圆形扁平结构电磁屏蔽组件

在通讯设备的信号链路搭建场景里，这类圆形扁平屏蔽结构常被布置在射频模块与主控板的衔接位置，主要作用是隔绝不同功能模块间的电磁串扰，避免高频信号传输过程中出现杂波干扰，保障信号传输的完整性。日常做通讯终端内部结构排布时，经常会遇到板载模块间距不足、高频走线容易受周边元件电磁辐射影响的问题，这类扁平圆形的屏蔽件刚好适配板载圆形安装位的空间，不会额外占用过多的纵向安装空间，对于内部堆叠紧凑的便携通讯设备来说，能在有限的结构空间里完成电磁屏蔽的功能需求。

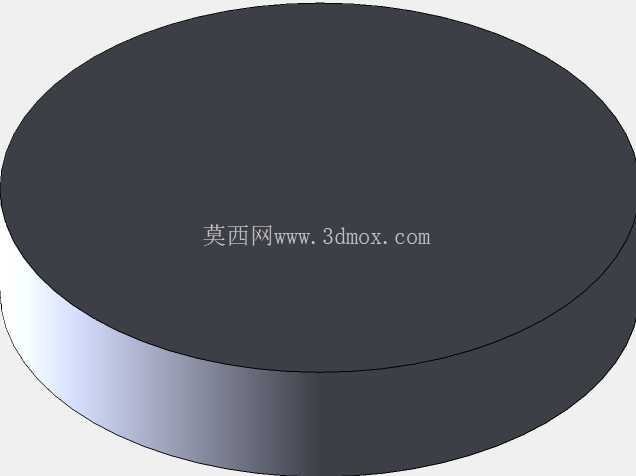

从设计思路来看，这个屏蔽件采用了等厚圆盘的整体结构，没有额外的凸起卡扣或者异形弯折结构，边缘做了小半径的圆弧过渡，一方面是为了在冲压或者机加工成型的时候减少应力集中点，避免长期受设备内部温变影响出现结构形变，另一方面圆弧边缘也不会在装配过程中刮伤周边的柔性电路板或者绝缘层，减少装配环节的不良率。整个屏蔽件的厚度控制在较小的尺寸范围内，安装时可以直接贴合在PCB板的预留屏蔽区域，通过周边的点胶或者压合结构完成固定，不需要额外设计复杂的安装固定位，能简化主板的结构设计流程，减少不必要的结构开孔。

实际应用中，这类屏蔽件主要覆盖在通讯设备的射频前端、功率放大模块这类容易产生电磁辐射或者对外界电磁干扰敏感的元件上方，圆盘的覆盖范围刚好匹配常规圆形封装的射频芯片尺寸，边缘超出芯片封装边界一定距离，能保证屏蔽覆盖的有效性，避免电磁信号从边缘缝隙泄露。做结构选型的时候，需要注意这个屏蔽件的外径尺寸要和板上预留的屏蔽安装区域完全匹配，外径过大会干涉周边的走线或者其他元件，外径过小则无法完全覆盖需要屏蔽的元件区域，达不到预期的屏蔽效果；厚度方向的尺寸要和设备内部的层叠间隙匹配，不能顶到上方的结构件或者电池组件，避免装配后出现挤压变形的问题。

在建模过程中，这个结构的基准面选择以圆盘的下表面为装配基准，和PCB板的表面完全贴合，保证安装后屏蔽件和板面之间没有过大的缝隙，减少电磁泄露的可能。整个圆盘的平面度需要控制在合理公差范围内，如果平面度超差，安装后会出现局部翘起的问题，一方面固定不牢容易在设备受振动时移位，另一方面翘起的缝隙会直接影响屏蔽效能。边缘的过渡圆弧半径不需要过大，刚好去除加工毛刺即可，避免圆弧部分占用过多的板面空间。对于不同功率等级的通讯模块，还可以在这个基础结构上调整圆盘的厚度，或者在圆盘内侧增加吸波材料的贴合位，不需要改动整体的外形尺寸就能适配不同的屏蔽效能需求，通用性较强。

在通讯设备的抗干扰测试环节，这类屏蔽件的结构合理性直接影响设备的电磁兼容测试结果，扁平的圆形结构不会对设备内部的散热风道造成明显阻挡，空气可以顺着圆盘的平面顺畅流过，不会因为屏蔽件的存在导致局部热量堆积。相比异形结构的屏蔽罩，这种等厚圆盘结构的加工工艺更简单，不管是采用金属冲压还是CNC精雕加工，都能快速完成量产，加工过程中的材料利用率也更高，能有效控制零部件的加工成本。做结构装配验证的时候，只需要确认屏蔽件的安装位置和周边元件的安全间隙，不需要做复杂的装配对位，圆盘结构没有方向性，装配时不需要调整角度，能有效提升产线的装配效率，减少人工对位的误差。
