灯丝外壳组件装配结构三维设计

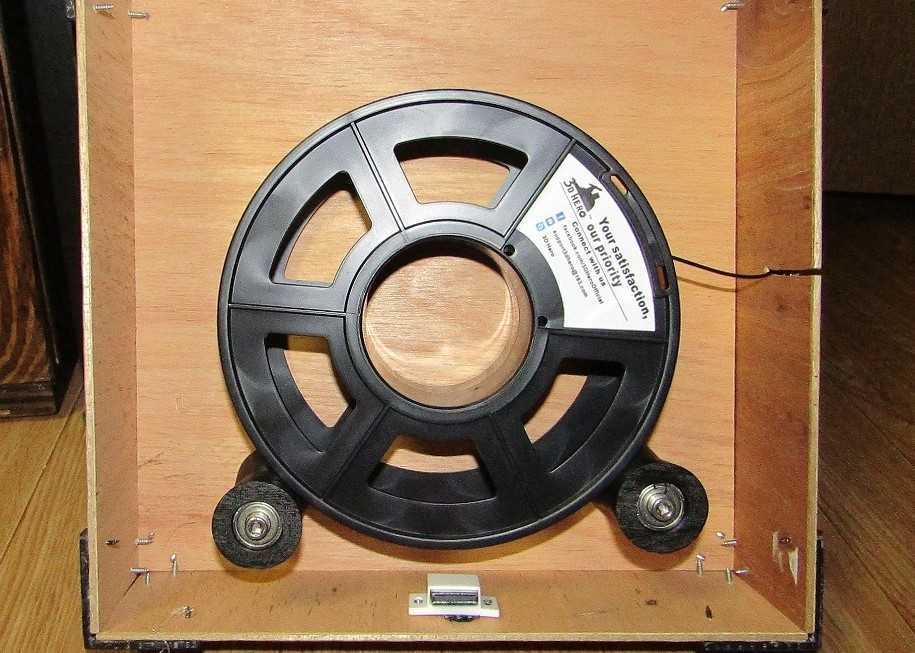

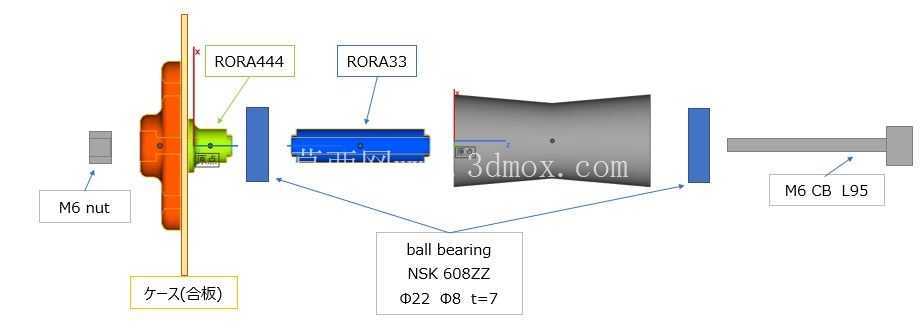

　　这套灯丝外壳组件的结构设计，核心围绕小型发光模组的装配防护与转动支撑需求展开，适配桌面级小型照明、装饰发光类产品的组装场景，在手持发光道具、小型桌面氛围灯这类需要兼顾结构紧凑性与转动灵活性的产品中，这类结构的应用十分普遍。从实际装配逻辑来看，整个组件以贯穿式的中心轴为装配基准，轴端采用M6规格的六角螺母完成轴向锁紧，能在有限的径向空间内提供足够的锁紧力，避免组件在频繁转动过程中出现轴向窜动。转动副位置选用NSK 608ZZ型号的深沟球轴承，轴承内径8mm、外径22mm、厚度7mm，这个尺寸选型刚好匹配小型转动结构的载荷需求——这类应用场景下径向载荷普遍不超过50N，轴向载荷几乎可以忽略，608ZZ的双面密封结构既能阻挡日常使用中的灰尘、纤维碎屑进入轴承滚道，又能长期保留轴承内部的润滑脂，无需频繁维护就能保证转动顺滑度，完全适配消费类小型产品的长周期使用要求。外壳合板部分作为整个组件的外部防护结构，采用拼接式的装配思路，不需要额外设计复杂的卡扣或者焊接结构，依靠轴系的锁紧力就能完成合板的固定，既减少了零件数量，又降低了后期装配的工时成本；合板的边缘做了圆弧过渡处理，没有尖锐的棱角，在手持使用场景下能避免刮蹭划伤，同时合板的内壁预留了足够的走线空间，灯丝的供电导线可以沿着轴系的中心空隙或者合板内壁的走线槽布置，不会因为组件的转动出现导线拉扯、磨损断裂的问题。

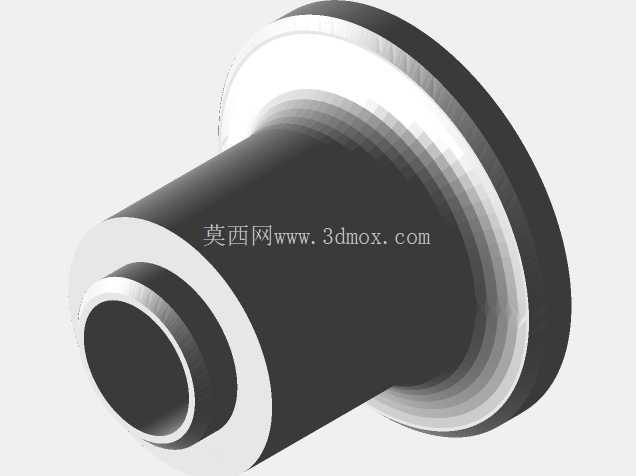

　　两侧的RORA444、RORA33结构件分别承担转动限位与轴套支撑的作用，RORA444件靠近锁紧螺母侧，内孔与轴承外圈采用过渡配合，装配时不需要额外的粘接剂，依靠压装就能完成固定，同时该零件的端面设计有定位凸台，刚好卡住合板的定位缺口，能防止合板在受到外力碰撞时出现周向转动错位；RORA33件作为轴套支撑，套在中心轴上，填补了轴承与灯丝安装位之间的轴向空隙，保证整个轴系的同轴度，避免转动过程中出现偏心晃动的问题。

　　灯丝安装腔采用收腰式的腔体结构，这种结构一方面能减少外壳材料的用量，降低整体重量，另一方面腔体的内壁弧度刚好匹配灯丝的发光角度，能在一定程度上减少光线在外壳内部的漫反射损耗，提升光线输出的效率；腔体的两端通过蓝色的定位隔套与轴系连接，隔套采用低摩擦系数的非金属材质，既能避免金属轴系与塑料腔体直接接触产生的磨损，又能起到一定的减震作用，在产品意外跌落时能缓冲一部分冲击力，保护内部的灯丝与接线结构。末端的M6 CB L9结构是整个组件的对外安装接口，采用标准的M6外螺纹设计，能直接适配市面上通用的支架、夹具接口，不需要额外设计转接零件，用户可以根据使用需求将整个组件安装在不同的支撑结构上，拓展了组件的使用场景。从安装边界来看，整个组件的径向最大尺寸不超过40mm，轴向总长度控制在120mm以内，属于非常紧凑的小型结构，在设计时已经充分考虑了3D打印的工艺可行性，所有零件的壁厚都控制在1.5mm-2.5mm之间，没有出现过大的壁厚差，能有效避免打印过程中出现的翘曲、缩痕问题；同时所有的装配孔位都预留了0.2mm的装配间隙，即便是采用FDM工艺打印PLA或者ABS材质的零件，也能顺利完成装配，不需要二次打磨修配。

　　在实际的结构验证过程中，这套结构的转动同心度能控制在0.1mm以内，转动时没有明显的卡顿或者旷量，轴系的锁紧结构经过多次拆装也不会出现滑牙问题，合板的拼接缝隙能控制在0.1mm以内，既满足外观的整洁要求，又能阻挡大部分的灰尘进入腔体内部。不同于市面上常见的一体式灯丝外壳结构，这套拆分式的装配结构在维修性上有明显优势，当内部灯丝出现损坏时，只需要拧开端部的M6螺母，就能依次拆开所有零件完成灯丝更换，不需要破坏外壳结构，能大幅降低产品的后期维护成本；同时拆分式的零件设计也更适合小批量的定制化生产，用户可以根据自己的需求更换不同颜色、不同透明度的合板或者腔体零件，实现不同的发光效果，不需要重新开模制作整套外壳。
