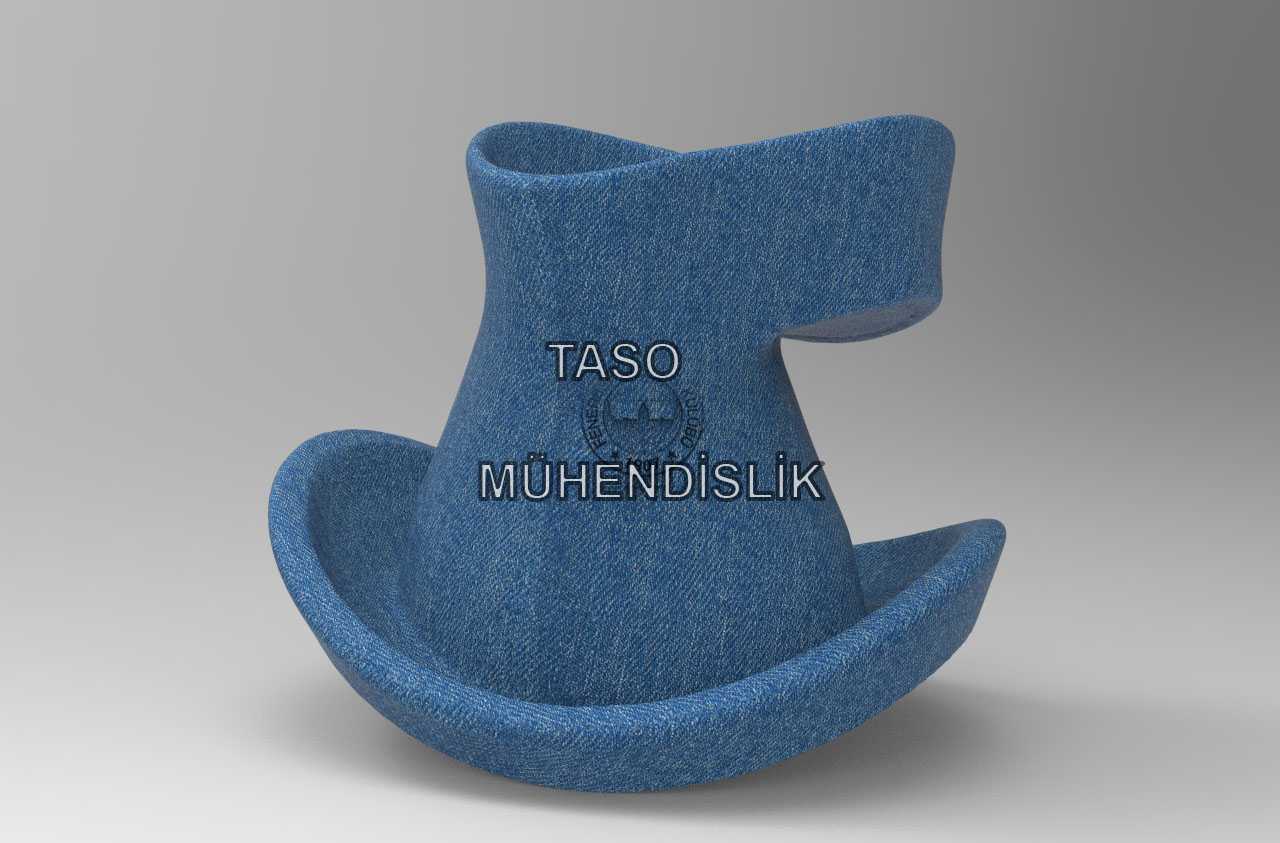

牛仔纹理曲面异形帽状造型结构

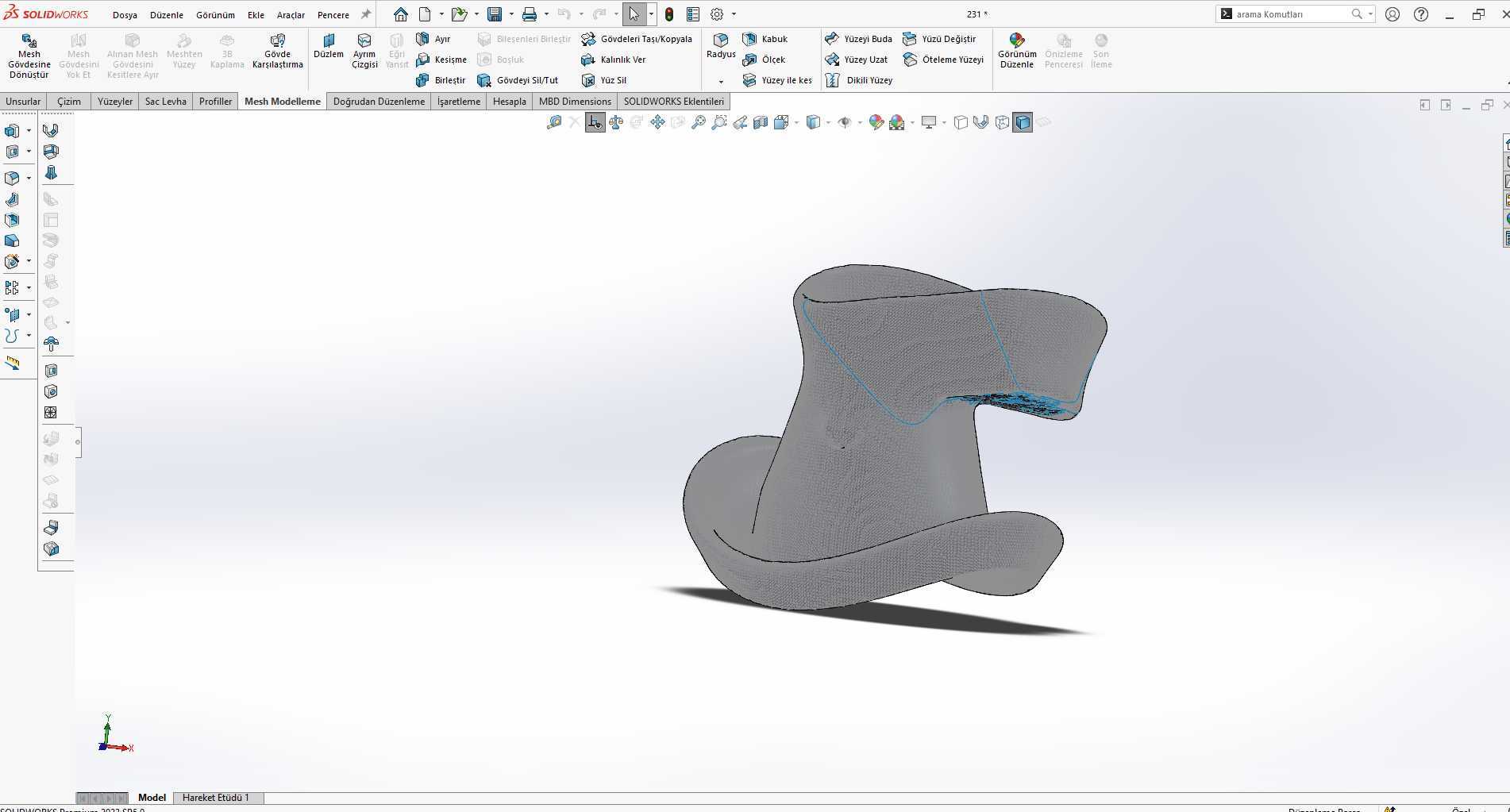

　　这类曲面异形构件的建模逻辑，核心是先锚定使用场景的边界约束，再反向推导曲面的生成路径，而非先画外形再凑参数。从实际落地场景看，这类带织物纹理的曲面造型，常应用于文创产品外壳、定制化装饰构件、主题展陈道具的结构设计环节，区别于常规规则回转体零件，它的曲面没有单一的旋转轴，也不存在完全对称的分型面，建模时不能直接用旋转凸台一次性生成，需要先拆分曲面的构成区块。首先看底部的外翻卷边结构，这个区域的曲率是连续变化的，从内侧的小曲率贴合面过渡到外侧的大曲率翻边，卷边的截面不是标准的圆形，而是带扁平弧度的类椭圆截面，这部分在建模时需要先绘制三条不同高度的引导线，分别对应卷边的内缘、中线、外缘，再用放样曲面生成基础面，之后做加厚处理时要注意壁厚的均匀性，避免出现局部壁厚过薄导致后续3D打印或者吸塑成型时出现破损。

　　再看主体的筒状曲面部分，它不是垂直向上的直筒，而是带有单侧内凹、另一侧外扩的扭曲弧度，这个扭曲角度的控制要匹配实际使用时的握持或者安装空间，比如如果作为装饰灯罩的外壳，内凹区域要预留出光源的安装间隙，外扩区域要对应光线的散射角度，曲面的扭曲率不能过大，否则后续贴附牛仔纹理的时候会出现纹理拉伸变形的问题。顶部的斜切开口结构，切口的角度是和主体曲面的法向保持垂直的，不是平面直切，这部分需要先做曲面的修剪，再对切口边缘做圆角过渡，圆角半径要和整体造型的比例协调，不能过大显得臃肿，也不能过小导致加工时出现应力集中。

　　表面的牛仔纹理处理，不是简单的贴图映射，而是要先在曲面上做等距的纹理网格划分，根据曲面的曲率变化调整纹理的密度，在曲率大的卷边区域适当放大纹理间距，避免纹理堆积模糊，在曲率平缓的主体区域保持纹理的均匀排布，纹理的凹凸深度控制在0.2mm到0.3mm之间，既保证触感上的织物质感，又不会因为凹凸过深导致积灰或者脱模困难。从安装边界来看，这个构件的底部是平整的环形接触面，安装时可以通过底部的环形面做定位，不需要额外设计安装卡扣，因为底部卷边的内侧可以预留3mm的安装间隙，适配常规的底座连接结构，整体的最大外轮廓直径控制在180mm左右，总高度控制在220mm，这个尺寸既可以满足桌面摆件的摆放需求，也可以适配小型灯罩的安装尺寸，不会占用过多空间。建模过程中要全程检查曲面的G2连续性，尤其是卷边和主体筒身的衔接处、顶部切口和筒身的过渡处，不能出现曲面折痕，否则渲染或者加工出来的成品会有明显的棱线，破坏整体的流畅感。另外，这类曲面造型在做工程验证的时候，要做壁厚分析，检查所有区域的壁厚偏差不超过0.1mm，避免后续成型时出现缩痕或者填充不足的问题，对于纹理区域，要做拔模分析，确保所有凹凸纹理的拔模角度不小于3度，满足模具脱模或者3D打印的支撑剥离要求。

　　很多新手做这类曲面造型的时候，容易直接用自由形拖拽曲面，导致后续无法参数化修改，正确的思路是所有曲面都要有对应的引导线和截面线做约束，每一步的曲面生成都保留参数，方便后续根据实际安装需求调整尺寸，比如需要放大尺寸适配大型展陈道具的时候，只需要调整引导线的尺寸参数，就能重新生成连续的曲面，不需要重新绘制整个造型。还有牛仔纹理的方向，要顺着曲面的扭曲走向排布，不能垂直于曲面的流线方向，否则视觉上会有纹理断裂的感觉，纹理的走线要和卷边的弧度、筒身的扭曲弧度保持一致，模拟真实牛仔布料包覆在构件上的自然垂坠感，在曲面扭曲最明显的区域，纹理会有自然的拉伸变形，这部分不需要刻意修正，反而能增强造型的真实感。
