功能验证用带孔异形金属安装定位构件

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1114481
  • 功能验证用带孔异形金属安装定位构件
  • 功能验证用带孔异形金属安装定位构件

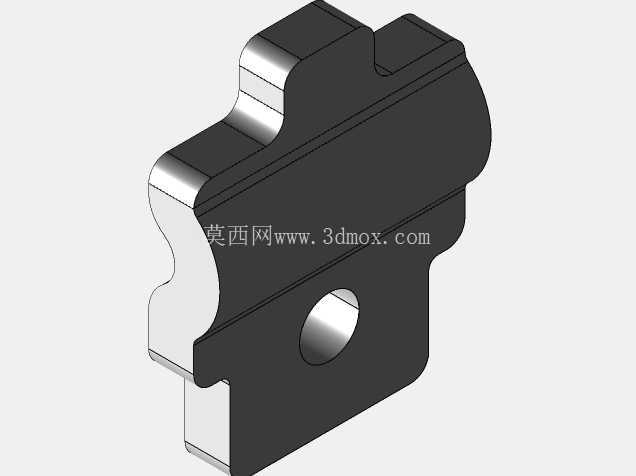

  在非标设备研发的小批量验证阶段,这类异形金属构件往往承担着前期功能校核的核心作用,不需要开模制作正式量产件,通过金属3D打印快速成型就能完成装配间隙、受力形变、安装匹配度的全流程验证,能大幅缩短前期研发的迭代周期,避免直接开模带来的成本损耗。从结构上看,该构件整体采用非对称异形轮廓设计,上部设置两处凸起限位结构,可与对应配合件的卡槽完成嵌入式卡接,限制构件在X、Y轴方向的窜动,下部的平直安装面可贴合设备基座的安装平面,中部开设的通孔为安装固定孔,可穿入螺栓完成与基座的锁紧固定,孔位周边做了倒角处理,既可以避免螺栓装配时的刮蹭,也能分散孔位周边的应力集中,防止反复拆装过程中孔边出现开裂问题。构件的侧面轮廓做了多段圆弧过渡处理,并非生硬的直角拼接,一方面是为了匹配对应配合件的曲面轮廓,保证装配时的贴合度,另一方面圆弧过渡能减少构件在受侧向力时的应力集中点,提升构件在验证阶段的抗形变能力,避免验证过程中因为结构本身的应力缺陷导致测试数据失真。在设计这类验证件的时候,首先要明确的是安装边界的尺寸公差,因为验证件的核心作用是校核装配匹配度,所以安装孔的中心距、上部限位凸起的宽度与高度、下部安装面的平面度都需要严格按照量产件的设计公差来制作,不能因为是验证件就放松尺寸要求,否则验证得到的数据没有参考价值。

  构件的厚度设计也经过了受力校核,在安装孔周边的壁厚做了局部加厚处理,因为螺栓锁紧时的压应力主要集中在孔位周边,加厚处理可以避免锁紧时构件被压溃,而在非受力区域的壁厚做了适度减薄,既可以减少3D打印的材料消耗,也能降低构件整体重量,方便验证过程中的拆装调整。这类构件主要应用在通讯设备的内部安装工位,作为小型功能模块的安装定位座使用,在前期功能验证阶段,需要将对应的功能模块固定在该构件上,再整体装入设备的预设安装位,测试模块在设备运行过程中的固定稳定性、接线空间是否充足、与周边零部件是否存在运动干涉,同时还要测试设备在振动、温度变化的工况下,构件是否会出现松动、形变,导致模块位置偏移影响功能实现。

  在实际的验证测试中,这类构件不需要承受大载荷,主要承担定位与支撑作用,所以在材料选择上适配金属3D打印的常用铝合金材料,既具备足够的结构强度,也有较好的韧性,能满足验证阶段的反复拆装测试需求。构件的上部限位结构采用了阶梯式设计,不同高度的凸起可以对应不同规格的功能模块,在验证不同尺寸的模块时,不需要重新制作定位构件,只需要调整对应的垫片厚度即可完成适配,提升了验证环节的测试效率。在外形尺寸的设定上,构件整体的外轮廓尺寸控制在小型安装位的允许范围内,不会超出周边零部件的安全间隙,下部安装面的宽度与长度匹配基座上的安装凸台尺寸,保证安装时不会出现悬空区域,避免螺栓锁紧时构件出现翘曲变形。

  中部的安装孔孔径适配常用的M3规格固定螺栓,孔位的中心到构件各侧边的距离都满足螺栓安装的扳手空间要求,不需要额外预留过多的操作空间,适配通讯设备内部紧凑的安装环境。在设计过程中,还特意将构件的边缘做了钝边处理,没有尖锐的毛刺棱角,一方面是避免装配过程中划伤操作人员或者设备内部的线束,另一方面也能减少3D打印过程中的支撑残留,降低后期打磨处理的工作量。这类验证件虽然不是最终量产的零件,但结构设计完全遵循量产件的设计规范,所有的圆角、倒角、壁厚、孔位尺寸都和量产件保持一致,只是在成型工艺上采用3D打印来缩短制作周期,这样验证得到的装配数据、受力数据才能直接复用到后续的量产模具开发中,不需要再做二次调整。很多研发人员在做验证件的时候容易忽略细节尺寸,导致验证通过后开模才发现装配干涉,反而拉长了研发周期,这类构件的设计就充分考虑了验证与量产的衔接,所有结构细节都和量产状态保持一致,能有效规避这类问题。在实际测试过程中,将构件固定在测试工装上,模拟设备运行时的振动频率与温度变化,连续测试数十小时后,检查构件的形变情况、螺栓的锁紧力变化、模块的位置偏移量,就能判断该结构设计是否满足使用要求,如果出现形变过大或者松动的问题,只需要调整对应的壁厚或者孔位位置,重新打印验证件即可,不需要修改昂贵的量产模具,大幅降低了研发阶段的试错成本。
