攀岩用Edelrid防弹HMS安全锁扣防误触结构

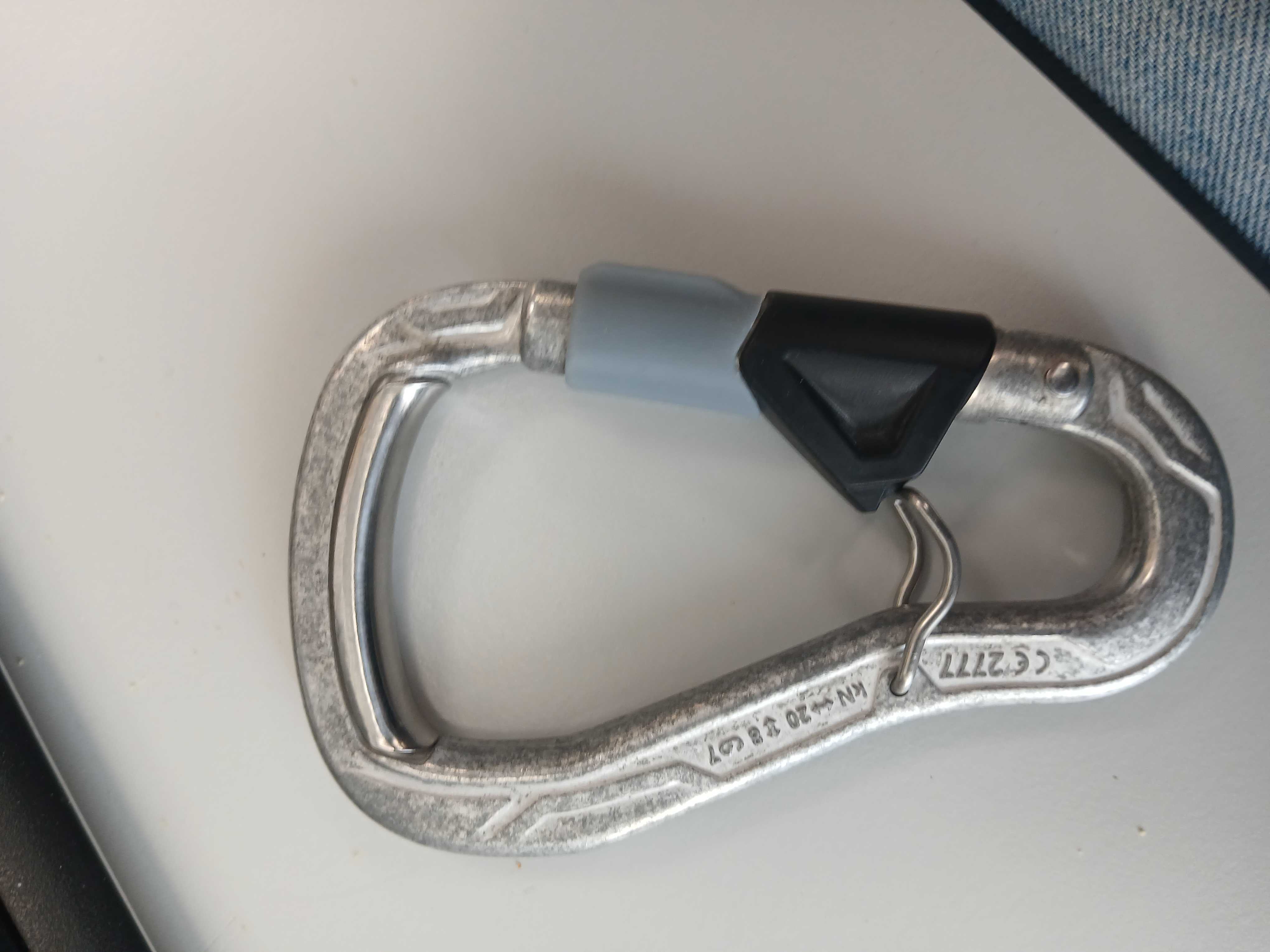

　　在高空作业、攀岩探洞、山岳救援这类对承重连接件可靠性要求极高的场景中，HMS型安全锁扣是核心受力传递部件，常规锁扣在使用过程中，若锁扣朝向保护者一侧，受绳索摩擦、外力剐蹭或意外触碰影响，锁舌存在极小概率被拨动至解锁位置，这类失效模式在垂直作业场景下会直接引发坠落风险，是户外安全装备领域长期关注的结构优化方向。这款针对Edelrid防弹HMS安全夹设计的防误触附加结构，采用3D打印工艺制作，核心作用是对锁扣的锁舌活动区域形成物理限位，从结构层面阻断意外外力触发锁舌解锁的路径，不需要改动原有锁扣的主体受力结构，也不会影响锁扣正常开合的操作逻辑。

　　从结构设计逻辑来看，该附加部件采用分体式卡装结构，主体分为硬质限位段与软质贴合段两部分，硬质段采用高强度工程塑料制作，对应锁舌的拨动触发区域设置遮挡结构，仅保留使用者主动操作时需要的施力空间，日常剐蹭、绳索摩擦产生的外力无法直接作用到锁舌的触发位置；软质段采用弹性耐磨材料制作，贴合锁扣的金属主梁曲面，安装时不需要额外打孔或使用粘接剂，依靠材料自身的弹性抱紧力固定在锁扣主梁上，不会破坏原有锁扣的表面防腐层，也不会在锁扣金属表面产生硬接触压痕。

　　设计过程中需要严格控制部件的安装边界，首先要匹配Edelrid防弹HMS锁扣主梁的截面曲率，软质贴合段的内弧面与锁扣主梁外弧面的贴合间隙控制在0.2mm以内，保证安装后不会沿主梁轴向或周向窜动；其次要严格控制硬质限位段的伸出长度，既要完全覆盖锁舌的意外触碰区域，又不能超出锁扣的外轮廓边界，避免挂接绳索、快挂时出现卡滞，也不会额外增加锁扣的整体挂接尺寸，适配常规的攀岩绳索、扁带、快挂挂接需求。实际使用时需要注意安装方向，该结构设计了明确的方向识别特征，安装时需将锁扣朝向远离保护者的一侧，此时限位结构处于锁舌与可能产生意外触碰的外力来源之间，保护者端的绳索摆动、岩壁剐蹭都不会接触到锁舌的触发位置；若安装方向相反，限位结构会处于锁舌的非受力侧，无法起到防误触作用，因此设计时在部件一侧设置了醒目的标识位，安装时标识朝上即为正确位置，降低现场安装的出错概率。从受力适配角度，该附加部件不参与锁扣的核心承重传递，所有承重载荷仍然由原有金属锁扣主体承担，因此结构设计时不需要额外考虑承重强度，只需要满足日常使用中的剐蹭、冲击不发生碎裂即可，3D打印制作时可选用常规的高强度光敏树脂或尼龙材料，壁厚设置在2.5mm即可满足使用强度要求，整体重量控制在5g以内，不会给锁扣增加明显的负重，也不会改变锁扣原有的重心位置，不影响锁扣的单手操作手感。

　　在结构细节处理上，硬质限位段与锁舌的活动间隙设置为3mm，既保证使用者戴着手套也能正常按压锁舌完成开合操作，又能让直径大于3mm的异物无法接触到锁舌触发端，从根源上避免绳索毛刺、碎石、衣物纤维勾动锁舌导致的意外解锁；软质贴合段的边缘做了圆弧过渡处理，不会在绳索滑动时割伤绳皮，也不会在使用者操作时划伤手部，所有棱角均做R1以上的圆角处理，符合户外安全装备的人机工程要求。针对不同使用场景的适配，该结构在设计时预留了微调空间，若使用者需要搭配不同直径的锁扣主梁，可通过调整软质段的抱紧厚度来适配，不需要重新制作硬质限位部分；在低温环境下使用时，软质段选用耐低温弹性材料，可在零下20摄氏度的环境下保持弹性，不会出现脆裂或抱紧力下降的问题，硬质段选用耐低温工程塑料，低温冲击强度满足户外使用要求，不会因为低温磕碰发生碎裂。
