伺服驱动多关节机械臂3D打印结构设计

项目分类:机械手 发布时间:2021-09-18 ID:278002
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计
  • 伺服驱动多关节机械臂3D打印结构设计

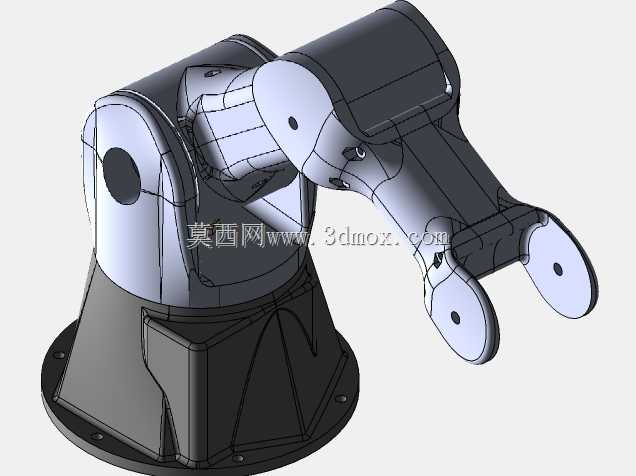

这款伺服驱动的多关节机械臂结构,核心面向桌面级3D打印制作场景设计,整体结构充分考虑FDM3D打印的工艺特性,所有零部件均做了适配打印的壁厚优化与支撑避让设计,无需复杂的后处理工序即可完成打印装配。从实际应用场景来看,该结构可作为小型自动化工作站的执行终端,适配轻负载的物料分拣、定点搬运、教学演示类场景,也可作为二次开发的基础载体,加装末端执行器后完成点胶、小型工件夹持、视觉检测对位等作业。

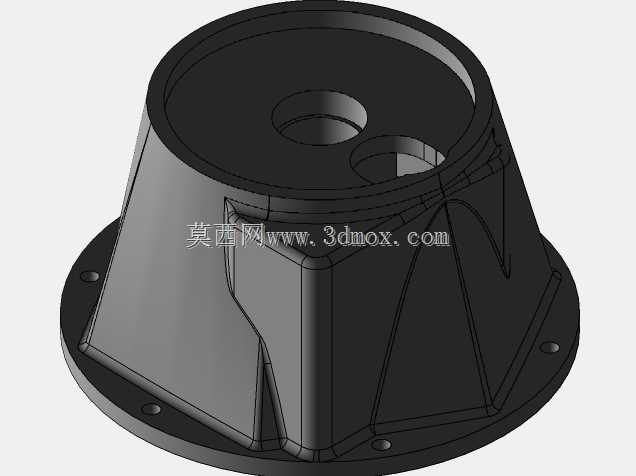

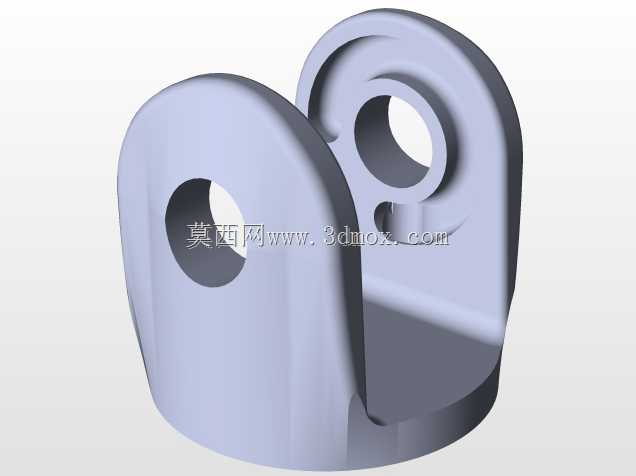

结构设计上采用多自由度串联关节布局,底座为带安装法兰的回转支撑结构,法兰盘预留均布安装孔位,可直接固定在工作台面或型材支架上,安装边界充分考虑桌面级设备的使用空间,底座回转直径控制在合理范围,不会占用过多安装平面空间。关节衔接处采用内嵌舵机的安装槽设计,每个关节的转动副都做了限位结构设计,避免运动过程中出现线缆缠绕或者超程碰撞的问题,臂段外壳采用流线型包覆设计,既可以保护内部走线与伺服部件,也能减少运动过程中的突兀棱角带来的安全隐患。

设计过程中优先考虑3D打印的成型可行性,所有悬空结构都调整至45度以上的自支撑角度,装配孔位预留了打印公差补偿量,无需二次扩孔即可完成标准紧固件的装配,臂体内部预留了充足的走线空间,伺服电机的连接线可从臂段内部空腔贯通至底座,避免运动过程中线缆外露剐蹭。从功能特性来看,各关节的转动范围经过反复校核,末端执行端的活动覆盖范围可满足常规桌面作业的半径需求,负载能力适配小型伺服舵机的输出扭矩,针对3D打印材料的强度特性,在关节受力位置做了局部加厚与筋位补强,避免长期往复运动出现结构断裂或者形变。

不同于工业级重载机械臂的厚重结构,这款设计整体轻量化特征明显,所有非受力位置都做了合理的减材处理,既降低3D打印的材料消耗,也能减少关节驱动的负载压力,提升运动响应速度。安装层面,底座法兰的孔位适配常规的型材安装标准,用户可根据自身需求快速将其集成到现有小型自动化产线或者教学实验平台中,各关节的连接结构采用模块化设计,单个臂段损坏后可单独重新打印替换,无需整体更换整套结构,维护成本极低。
