农用背负式喷雾机储液罐体结构设计

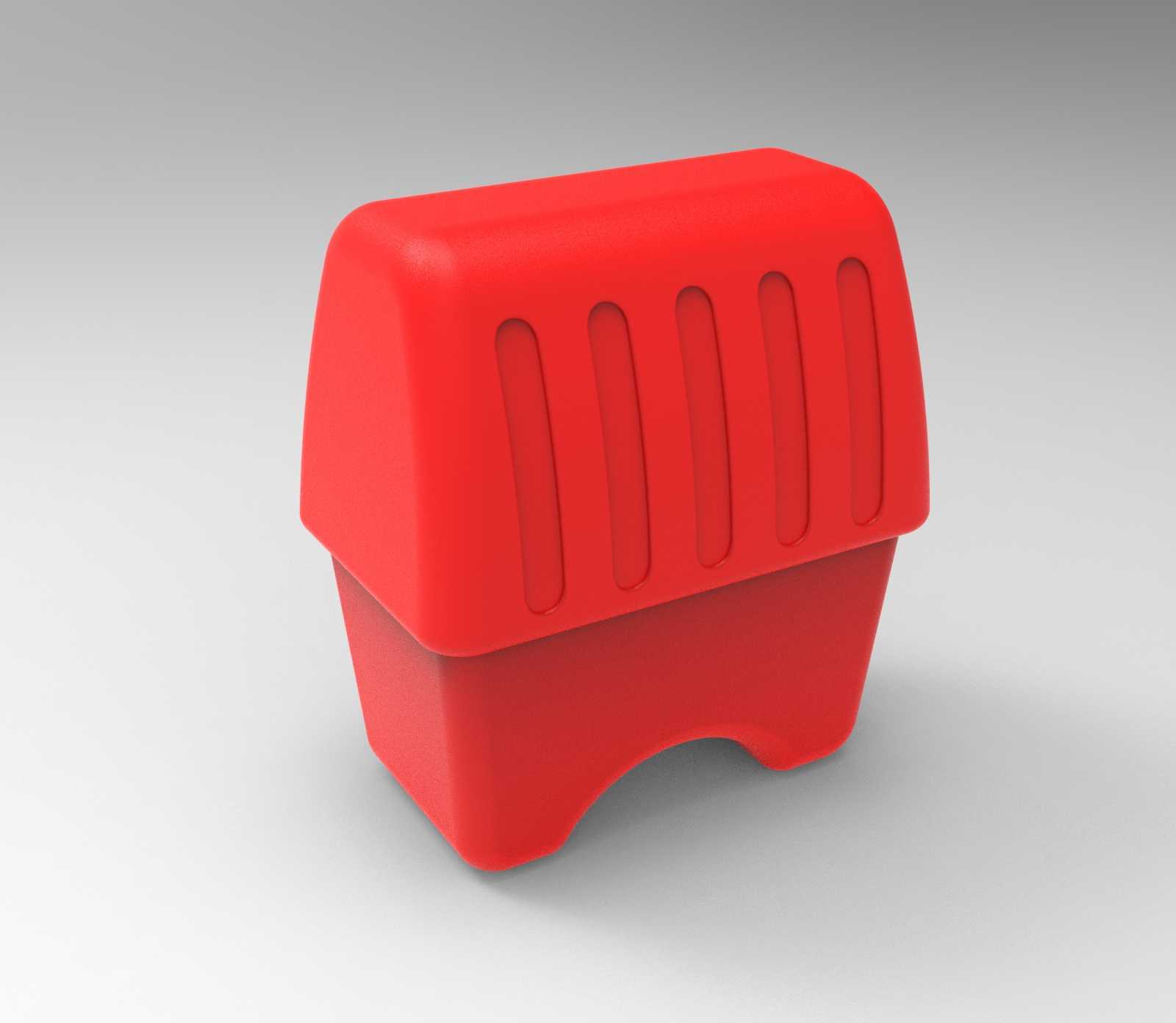

在丘陵山地零散地块的植保作业场景里，背负式喷雾机的储液罐设计直接决定了作业人员的负重舒适度、设备耐用性以及药液装载的可靠性，这款红色塑料罐体正是针对这类作业场景做了定向的结构优化。从实际田间作业的反馈来看，普通光面储液罐在满载药液时，侧壁受液体静压力作用容易出现外鼓变形，长期使用后还会在应力集中位置出现开裂漏液的问题，这款罐体在侧壁设置了五道等距分布的垂直加强肋，也就是工程上常说的肋结构，相当于在罐体侧壁增加了纵向的抗弯支撑，能把液体对侧壁的压力均匀分散到罐体上下的连接边框上，大幅降低侧壁的形变幅度，哪怕满载状态下长时间背负作业，罐体也不会出现明显的鼓胀，避免了因形变导致的罐盖密封失效漏液问题。

罐体底部的弧形缺口设计是贴合背负作业人机工程与安装需求做的定制化处理，作业人员背负设备时，这个弧形结构刚好能贴合腰背部的生理曲线，减少硬质罐体对腰部的硌压，长时间作业也不容易产生局部压痕；同时这个弧形结构也适配喷雾机泵体、管路总成的安装边界，安装时罐体可以直接卡合在泵组上方的安装位，不需要额外做复杂的转接支架，管路从罐体底部的出液口引出后可以顺着弧形缺口的空间排布，避免管路被罐体和机架挤压弯折，保证药液输送的通畅性。

从安装边界来看，这款罐体采用上下分模的注塑成型结构，上沿的外翻边既作为罐盖的密封配合面，也作为罐体与背负机架的连接固定位，外翻边上预留的安装孔位可以直接通过螺栓与机架上的安装支座锁紧，不需要额外焊接固定件，装配效率更高；罐体下部的收窄结构刚好嵌入机架下部的限位槽内，上下两处定位配合可以保证作业过程中罐体不会出现晃动偏移，哪怕在坡地行走作业，罐体也能保持稳定，不会因为重心偏移导致作业人员失去平衡。

材质选用上采用耐农药腐蚀的改性聚丙烯材质，表面做了哑光处理，田间作业时不容易被作物枝叶刮花，也能减少阳光直射导致的材质老化，延长罐体的使用寿命；罐体边角位置全部做了圆角过渡处理，没有尖锐的棱角，一方面是避免注塑成型时出现应力集中导致的开裂，另一方面也防止作业过程中棱角刮伤作业人员或者勾扯作物枝叶。

在实际的设备选型匹配中，这款罐体可以适配多数主流型号的背负式电动、机动喷雾机，底部的出液口位置做了通用化的螺纹接口设计，不需要改动原有管路就可以直接替换同规格的老旧罐体；侧壁的加强肋除了提升结构强度之外，也能在罐体堆叠存放时起到防滑的作用，多个罐体堆叠时肋条可以嵌入相邻罐体的肋条间隙，避免堆叠时滑落，方便仓储运输。

从结构设计的合理性来看，这款罐体没有做多余的装饰性结构，所有的外形特征都服务于功能需求：垂直加强肋对应强度需求，底部弧形缺口对应人机与安装需求，外翻边对应密封与固定需求，圆角过渡对应工艺与安全需求，完全是从田间实际作业的痛点出发做的结构设计，没有冗余的设计元素，既控制了注塑成型的成本，也最大化提升了产品的实用性能。针对不同容量的需求，这套加强肋结构还可以直接复用在同系列不同容积的罐体设计上，只需要调整罐体的高度尺寸，不需要重新设计加强结构，能大幅缩短同系列产品的开发周期，降低模具开发的成本。
