卡丁车液压制动主缸结构三维数模

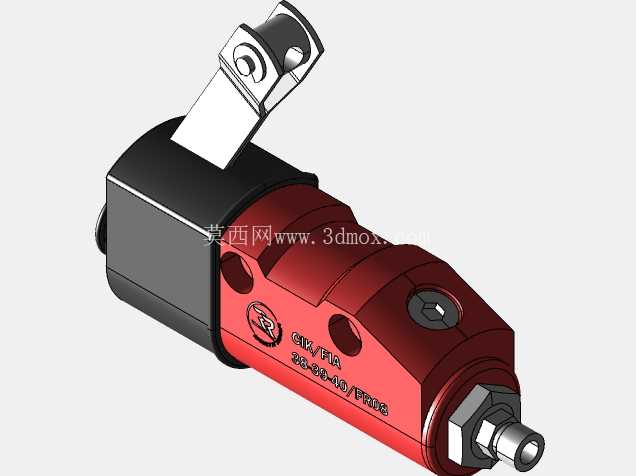

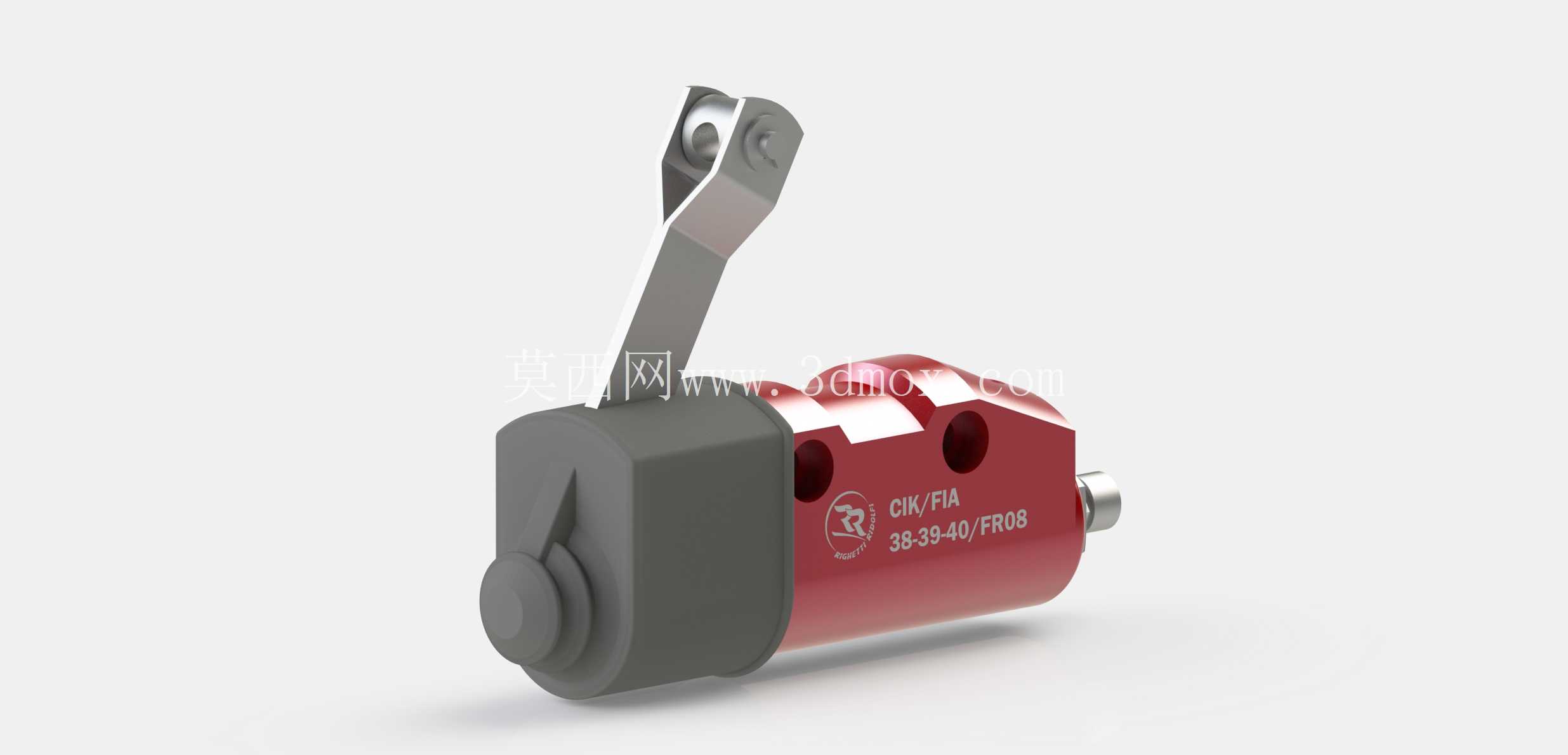

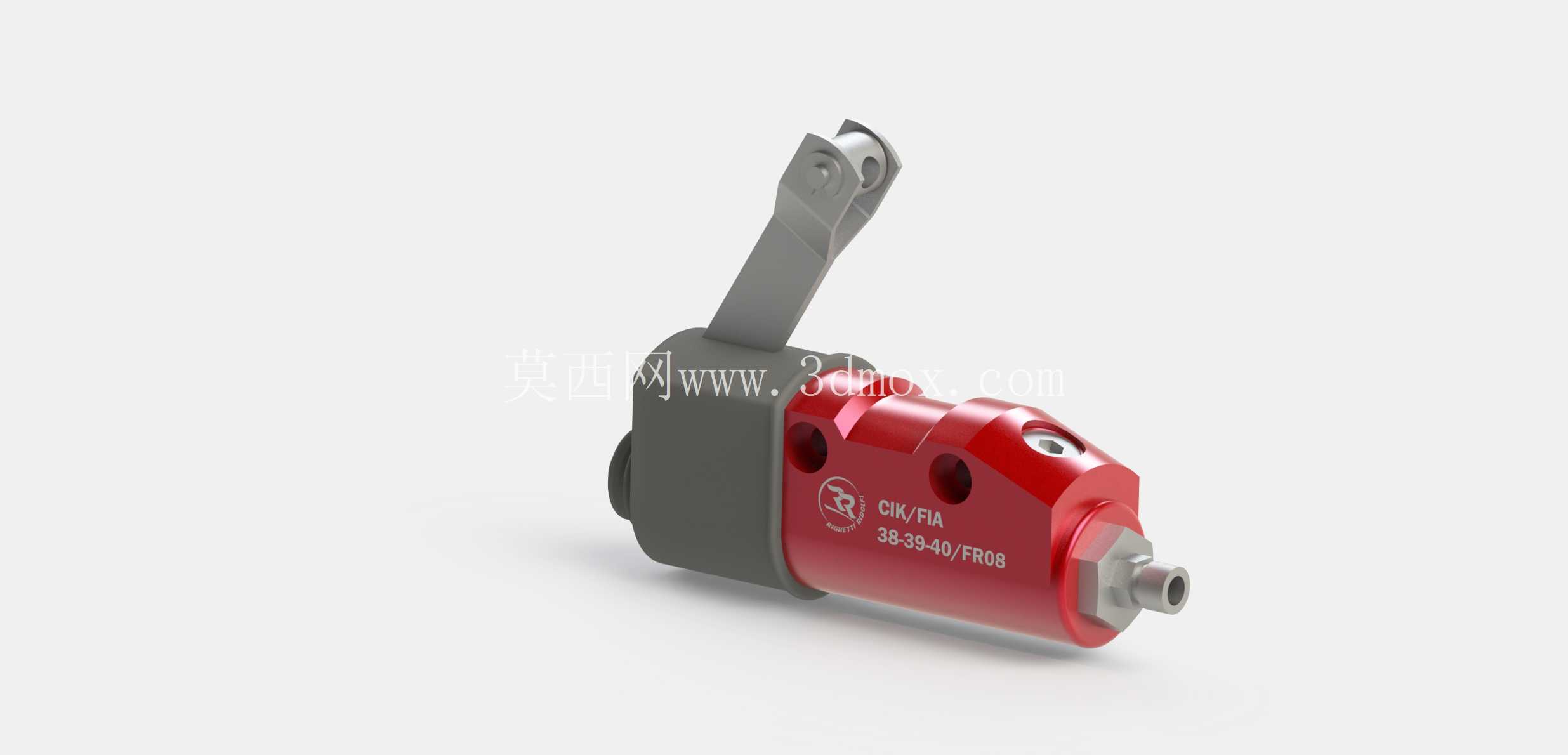

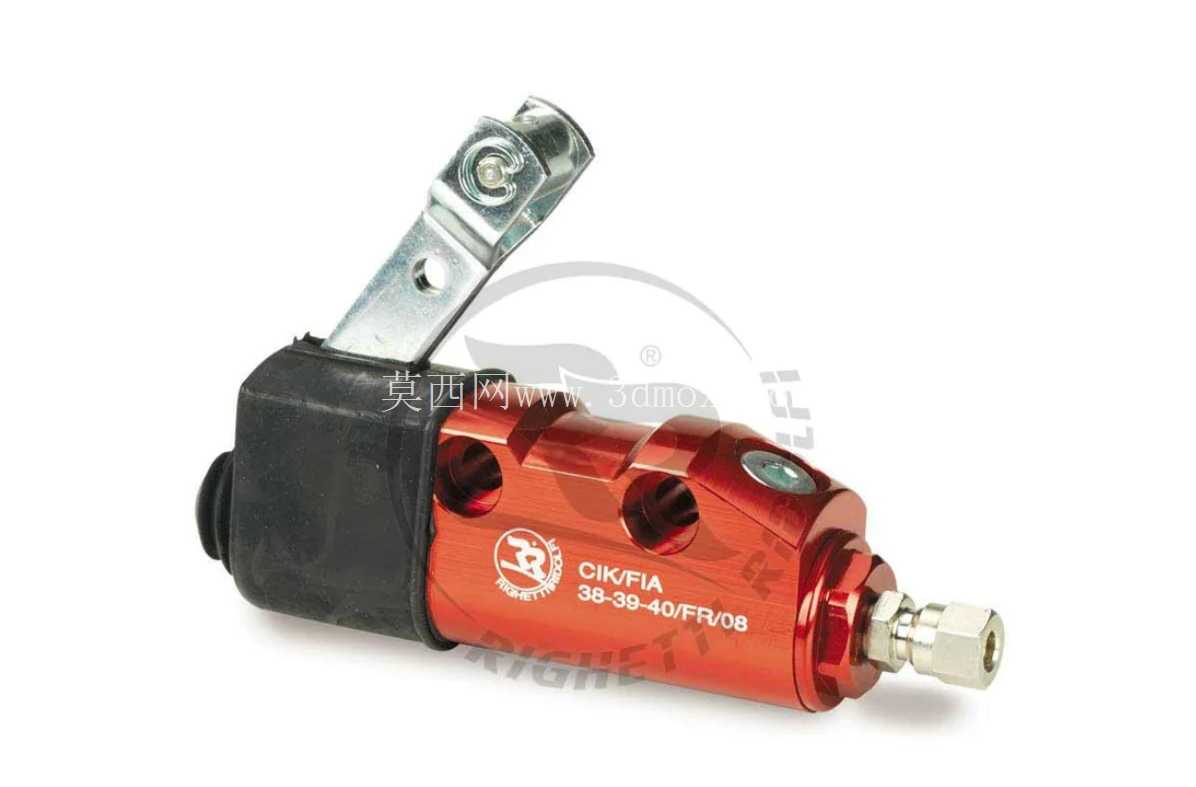

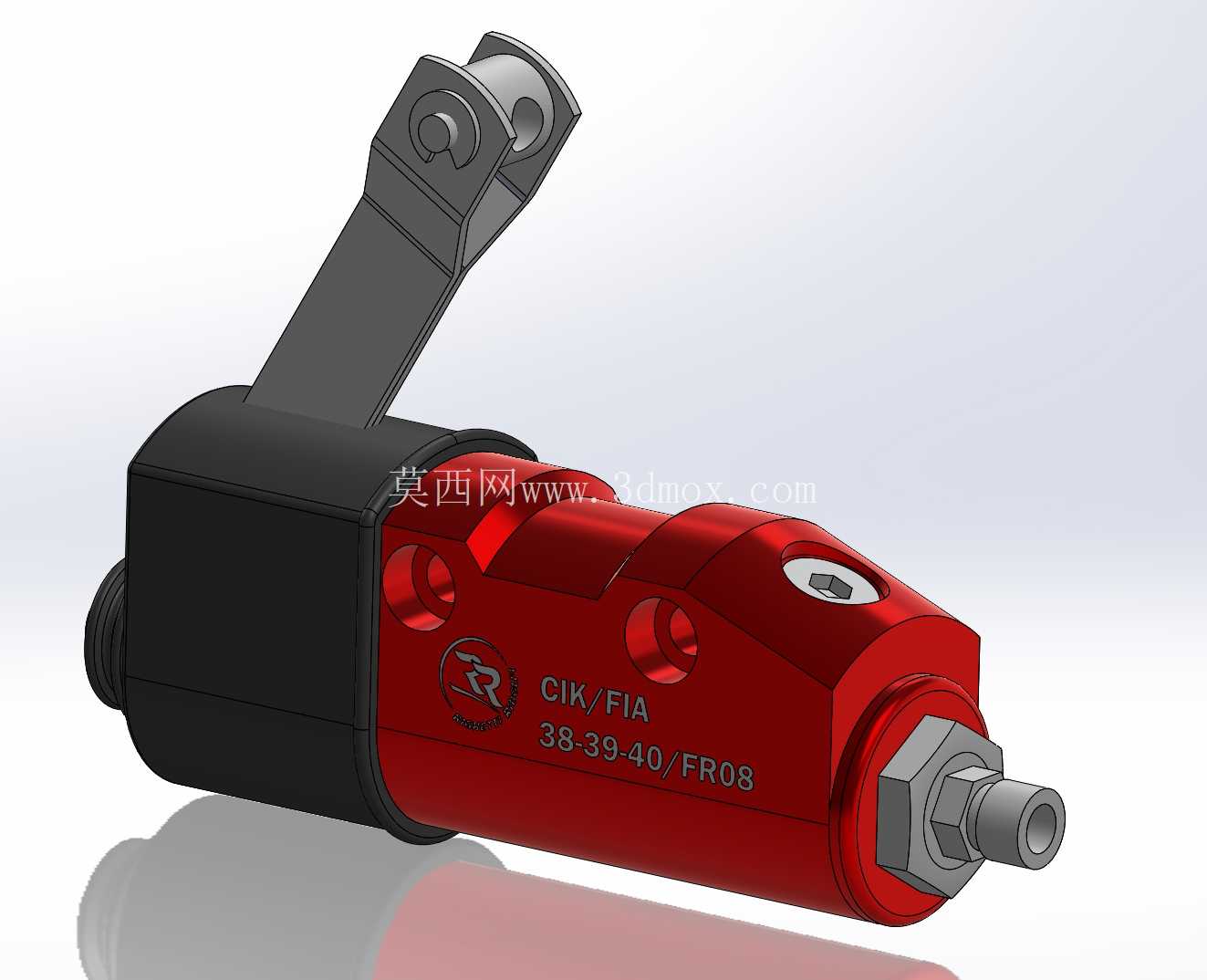

　　这款制动泵是小型竞速卡丁车制动系统的核心压力输出部件，日常场地卡丁车运营、业余竞速赛事的制动回路里都能见到同结构产品的身影，它直接负责把驾驶员踩下制动踏板的机械推力转化为液压回路的压力输出，推动轮边制动卡钳完成制动动作，相比民用车辆的制动主缸，这类小型竞赛类制动泵的结构更紧凑，响应速度更快，能适配卡丁车轻量化、低安装空间的布局要求。从结构设计来看，这款制动泵采用杠杆式输入结构，顶部的金属摇臂直接连接制动踏板推杆，摇臂通过销轴与泵体上部的安装耳铰接，踩踏输入时摇臂绕销轴转动，直接推动泵体内部的活塞组件运动，省去了额外的传动转接结构，能最大程度减少踩踏行程的虚位，让制动动作的反馈更直接。

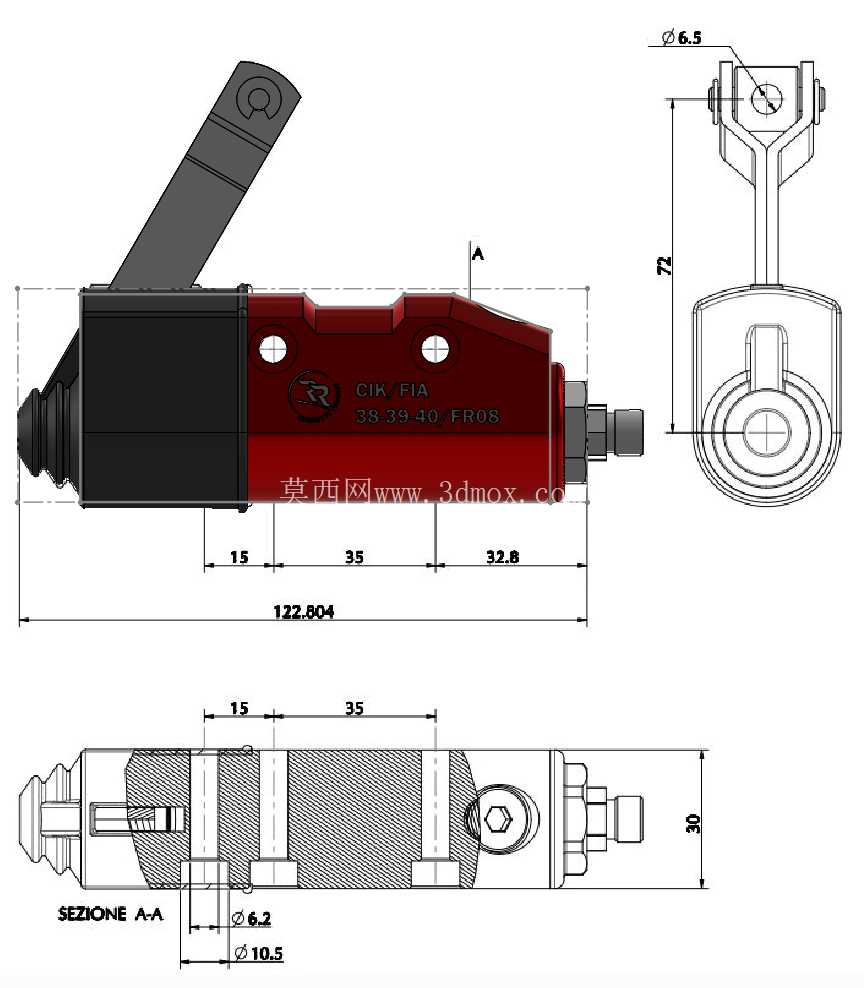

　　泵体主体分为两个功能段，靠近摇臂的深灰色段是活塞腔与复位机构的安装位，内部集成了活塞复位弹簧、密封皮碗、进油阀与出油阀组件，红色段是储油腔与安装固定位，侧面预留了两个内螺纹安装孔，可直接通过螺栓固定在卡丁车车架的安装支座上，不需要额外设计转接支架，红色段侧面刻印的标识对应产品的规格参数，端部的金属接头是出油口，直接连接通往前后轮卡钳的制动油管。设计过程中需要重点关注几个安装边界尺寸：首先是摇臂的初始角度，在未踩踏的自由状态下，摇臂与泵体轴线的夹角要匹配踏板的初始安装位置，保证踏板的自由行程在合理区间，避免出现制动拖滞或者踏板空行程过大的问题；其次是两个安装孔的中心距与螺纹规格，要适配主流卡丁车车架的安装孔位标准，保证安装时不需要对车架进行二次加工；还有出油口的螺纹规格与朝向，要方便制动油管的排布，避免油管出现过小的弯折半径影响液压油的流通。

　　从功能特性来说，这款制动泵属于单回路液压制动泵，活塞直径匹配卡丁车的制动压力需求，输出的液压压力可以满足四个轮边卡钳的制动力要求，泵体内部的密封结构采用耐制动液腐蚀的橡胶材质，长期使用不会出现渗漏问题，复位弹簧的刚度经过匹配，松开踏板后可以快速带动活塞回位，解除制动压力，避免制动片与刹车盘长时间摩擦产生过热损耗。建模时需要先确认摇臂铰接点的旋转行程，保证活塞的最大推进行程符合泵的排量要求，活塞行程过大会导致总泵输出油量过多，卡钳活塞过度顶出容易出现制动抱死，行程过小则会导致制动力不足，制动距离变长。

　　泵体的外形设计做了圆弧过渡处理，没有尖锐的棱角，一方面是避免在卡丁车碰撞事故中棱角对驾驶员造成额外伤害，另一方面也能减少应力集中，提升泵体在长期振动工况下的结构强度，毕竟卡丁车行驶过程中车架的振动幅度较大，没有足够的结构强度很容易出现泵体开裂的问题。储油腔的容积设计要满足整个制动回路的油量需求，同时预留足够的余量，在制动片磨损到极限位置时，不需要额外补充制动液也能保证回路内的油量充足，避免空气进入制动回路影响制动效果。安装位的设计要保证泵体固定后，摇臂的运动平面与踏板推杆的运动平面完全重合，否则长期使用会出现摇臂单侧磨损、销轴卡滞的问题，影响制动操作的平顺性。
