带虹吸管结构的工业径向压力表

　　在工业流体输送、热力管网、液压泵站等场景中，压力参数的准确采集直接关系到系统运行的稳定性，常规压力表直接接入高温或脉冲压力管路时，易出现元件老化加速、指针抖动幅度过大的问题，带虹吸管结构的压力表正是针对这类工况开发的测压部件。这款测压部件的核心设计思路是在压力表表头与被测管路之间增加弯折的虹吸管段，利用存留在管段内的冷凝介质形成缓冲层，既可以阻隔高温介质直接接触压力表的弹性敏感元件，避免波登管长期处于超温环境出现弹性衰减，又能对管路内的瞬时压力脉冲起到阻尼作用，减少指针的高频摆动，提升读数的稳定性，同时降低瞬时冲击对表头内部传动机构的损伤。

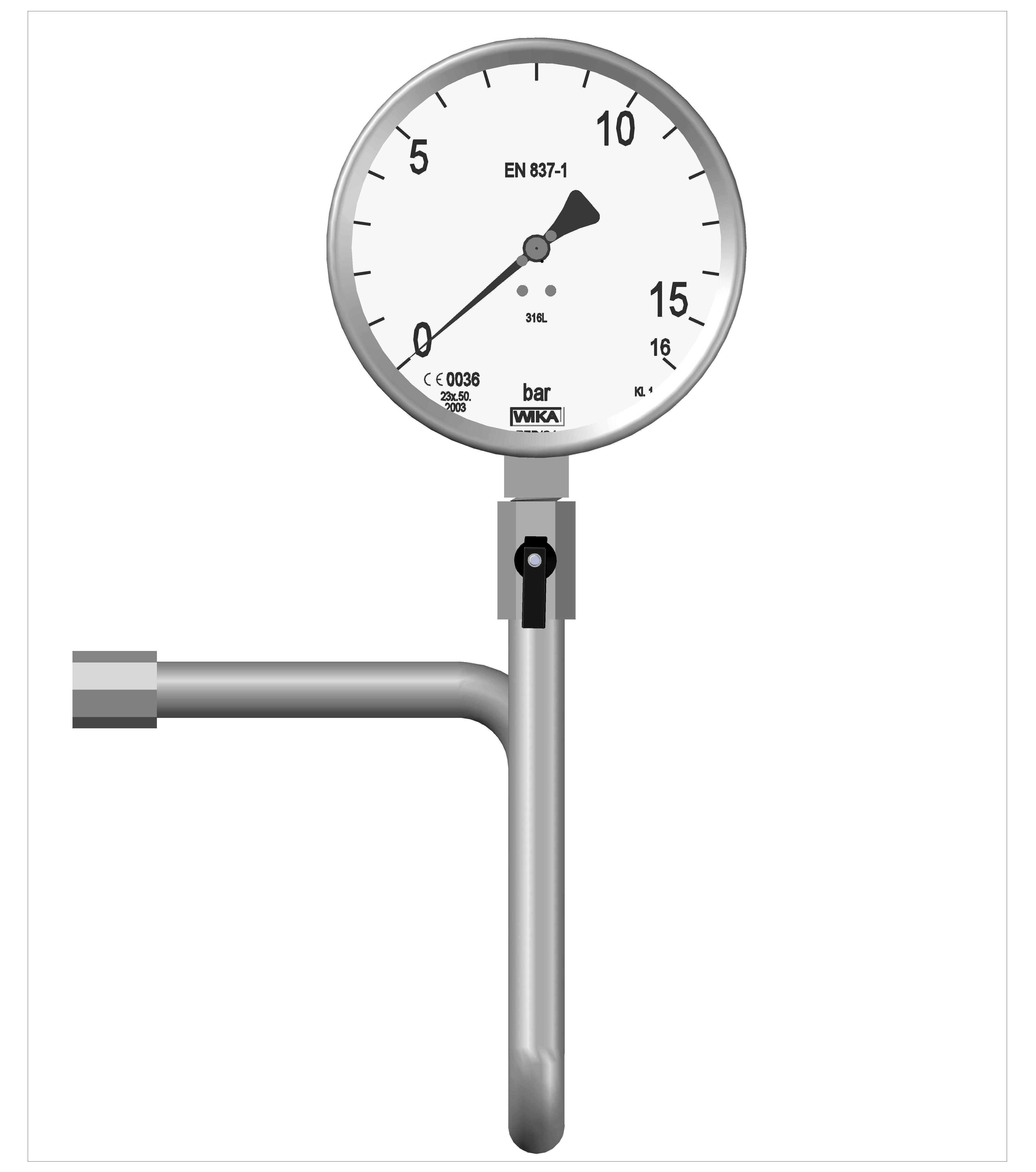

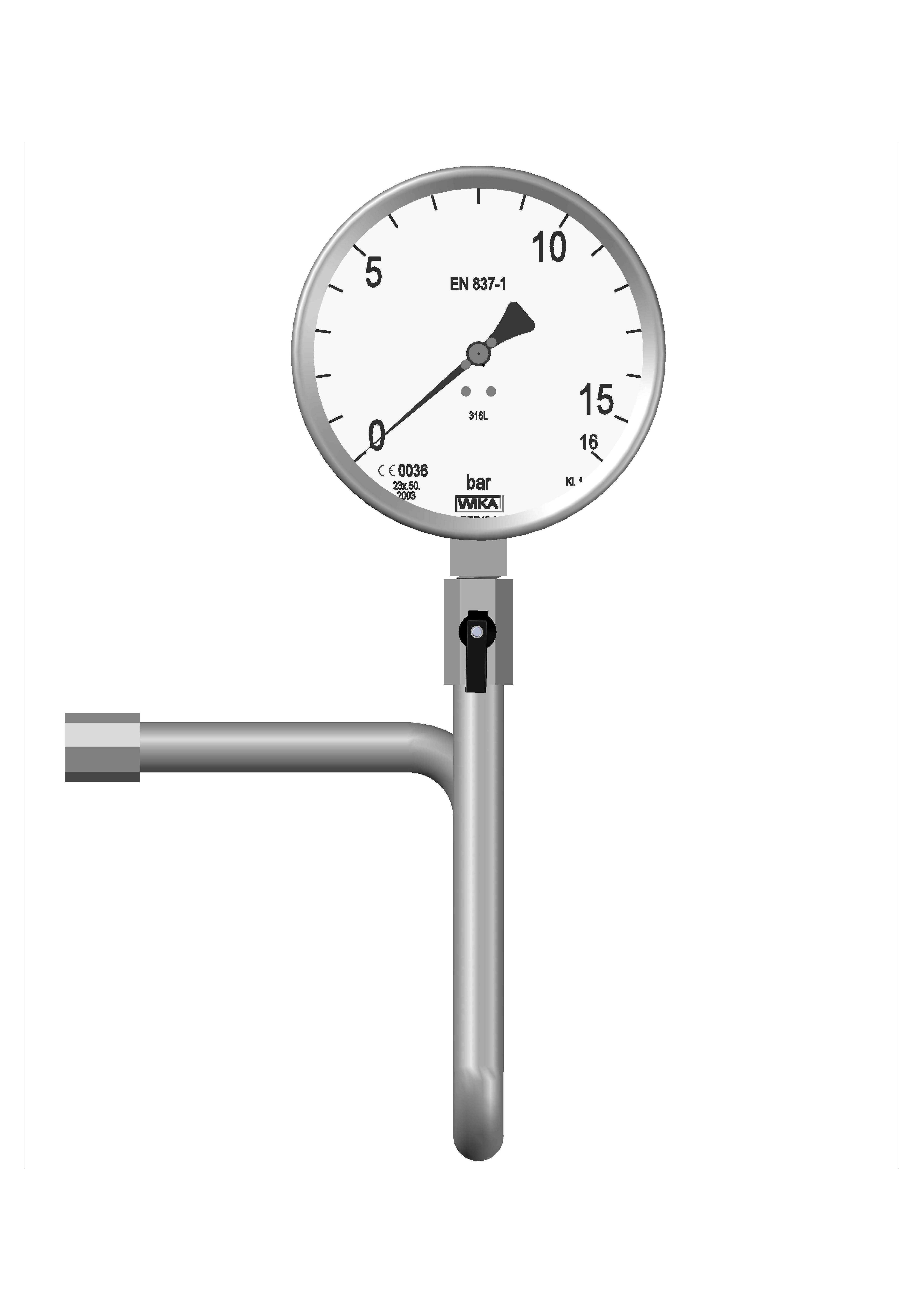

　　从结构组成来看，产品分为表头、连接虹吸管、安装接头三个核心部分，表头采用圆形径向安装结构，表盘刻度覆盖0到16bar的常用中低压测量范围，刻度标识清晰，指针转动阻尼经过调校，在压力波动幅度不超过量程30%的工况下可以快速稳定指向实际压力值；表盘外圈采用金属包边结构，具备基础的防磕碰能力，可适配车间、泵站等常规工业现场的使用环境。虹吸管段采用直角弯折结构，水平段用于对接被测管路，垂直段直接与表头底部的连接螺纹配合，管体内径经过匹配设计，既保证压力传递的响应速度满足常规测压需求，又能留存足够的冷凝介质形成有效隔离，管段弯折处采用圆弧过渡，避免直角弯折造成的应力集中，同时减少介质残留造成的堵塞风险。

　　安装边界方面，这款压力表的接头采用标准管螺纹设计，可直接对接工业现场常用的低压流体管路，安装时需保证虹吸管段处于垂直表头下方的位置，确保冷凝液可以自然留存于管段内，不会因为安装角度倾斜导致缓冲层失效；表头整体的径向尺寸适配常规仪表盘的开孔规格，不需要额外定制安装面板，替换现有同量程普通压力表时不需要改动原有管路布局，仅需在原有安装位置更换对应部件即可完成升级。实际应用中，这类带虹吸管的压力表常被用于蒸汽管路、小型锅炉出水段、高温液压站的测压点位，相比直接安装普通压力表，其表头的维护周期可延长40%以上，读数误差受介质温度的影响更小，在存在小幅压力脉动的往复泵出口位置，也能保持稳定的读数表现，不需要额外加装阻尼器。

　　设计建模时需要重点关注虹吸管与表头连接位置的同轴度，避免装配后出现表头倾斜影响读数视角，同时要保证管段内壁的光滑度，减少介质中的杂质在管内沉积造成的管路堵塞，接头位置的密封面需要预留足够的密封件安装空间，保证压力测试过程中不会出现介质泄漏的问题。
