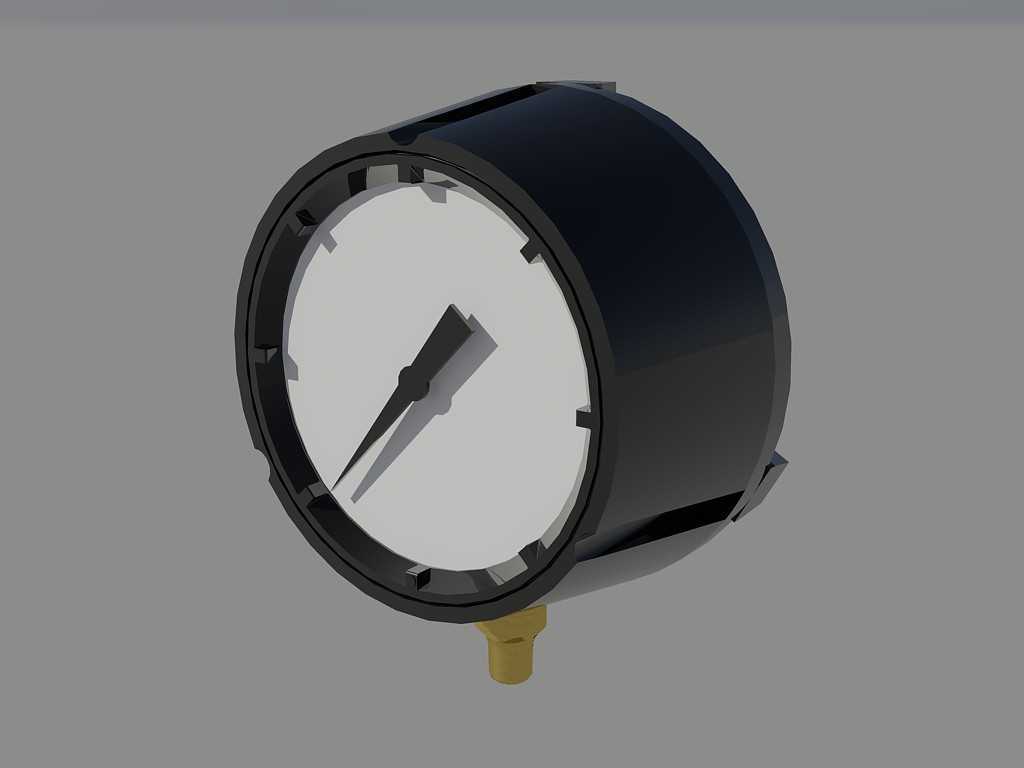

Ashcroft1279型1/2接口径向压力表结构

　　在工业流体输送、液压气动系统、制程管线的压力监测场景里，这类径向连接的压力表是现场目视化测压的核心元件，这款1/2英寸连接规格的压力表，适配多数工业现场常规口径的取压点位，不需要额外做变径接头转换就能直接安装在管线取压口、设备测压端口上，大幅减少现场安装的配件冗余与泄漏风险点。从实际使用场景来看，这类压力表常部署在水处理管线、压缩空气管网、中小型液压站、工业锅炉辅机、普通化工制程管线的现场点位，承担实时目视显示管线内部介质压力的作用，不需要外接供电就能依靠介质压力驱动指针偏转，在断电、现场无供电的工况下依然能可靠反馈压力数值，是工业现场最基础也最可靠的压力观测部件。从结构设计逻辑来看，这款压力表采用经典的径向下接式结构，测压接头从表壳底部垂直引出，和表盘平面呈90度夹角，这种布局的优势在于安装完成后表盘正面正对操作人员站立方向，日常巡检时不需要俯身或者侧头就能清晰读取表盘数值，相比轴向背接式的压力表，径向安装的结构在垂直走向的管线上安装时，表盘朝向调整更便捷，只需要旋转表体就能对准巡检通道方向，不需要额外加装表弯调整朝向。表壳部分采用全包式的硬质外壳设计，边缘做了加厚的卷边结构，既可以在现场发生轻微磕碰时保护内部的波登管、传动齿轮组等精密测压元件，也能避免现场的粉尘、水汽直接侵入表内造成传动部件卡涩，外壳侧面预留的防滑槽结构，方便安装时用手或者扳手夹持表体拧紧接头，不会因为表面光滑出现施力打滑的问题。表盘部分采用高对比度的白底黑标设计，刻度标识沿表盘圆周均匀分布，指针采用锥形加厚结构，根部做了配重平衡处理，在设备出现小幅振动的工况下，指针不会因为共振出现大幅摆动，能稳定指向实际压力数值，避免因为指针晃动造成读数误差。

　　底部的1/2英寸连接接头采用标准管螺纹设计，螺纹的有效啮合长度符合常规工业仪表的安装规范，安装时不需要额外加工螺纹，只要在螺纹处缠绕合适的密封带或者加装密封垫片就能实现可靠密封，接头的伸出长度经过优化，既不会因为伸出过短造成密封面无法贴合，也不会因为伸出过长导致安装后表体距离管线过近，给后期拆卸维护留出足够的扳手操作空间。从安装边界尺寸来看，这款压力表的表体直径属于常规工业压力表的通用尺寸，安装时需要在取压口前方预留足够的表盘观察空间，不能被周边的管线、支架遮挡表盘视线，接头的中心到表壳背部的距离控制在合理范围，安装在墙面附近或者设备侧壁的取压口时，不会出现表壳和墙面、设备壁面干涉的问题。

　　内部的测压核心元件采用经典的波登管结构，介质压力进入接头后传导到弧形的波登管内部，波登管在压力作用下产生弹性形变，通过连杆带动齿轮组转动，最终将压力的线性变化转化为指针的圆周偏转，这种机械传动结构的可靠性经过了上百年的工业验证，只要在额定压力量程内使用，长期运行的故障率极低，不需要频繁校准维护。在实际选型搭配时，这款1/2接口的压力表可以直接适配现场同规格的取压球阀、表弯管、阻尼器等配件，不需要做非标转接，对于需要做压力缓冲的工况，只要在接头和取压口之间加装标准规格的阻尼阀就能缓解介质脉冲对指针的冲击，延长仪表的使用寿命。

　　表壳的密封结构设计兼顾了防护性和后期维护性，当需要对表盘进行清洁或者对内部传动部件做校准时，可以拆开表圈部分进行操作，不需要整体破坏表壳结构，维护完成后重新压合表圈就能恢复原有防护等级。在三维建模的细节处理上，这款模型还原了压力表的实际装配关系，表壳、表盘、指针、接头的相对位置完全符合实物的装配公差，指针的偏转角度范围对应实际压力表的量程区间，表壳边缘的卡扣结构、接头处的退刀槽细节都做了还原，能直接用于工业设备的三维装配场景，在做管线布局、设备整机建模时，可以直接调用这个模型完成测压点位的布局设计，不需要重新测绘建模，能有效提升设备三维设计的效率，避免因为仪表模型尺寸偏差造成后期现场安装时出现干涉问题。
