DN65DN80DN100法兰连接暗杆闸阀结构

在市政给排水管网、工业循环水系统、暖通空调水系统以及低压流体输送管线中，闸阀是应用最为广泛的截断类阀件之一，本次梳理的三款公称通径分别为65、80、100的闸阀结构，均采用法兰连接形式，适配国内常规低压流体输送工况的安装需求。从实际工程应用来看，这三款闸阀主要安装在管线的分支节点、设备进出口端以及管段检修截断位置，仅做全开全关工况使用，不承担流量调节功能，避免闸板长期处于半开状态受介质冲蚀导致密封面损坏。

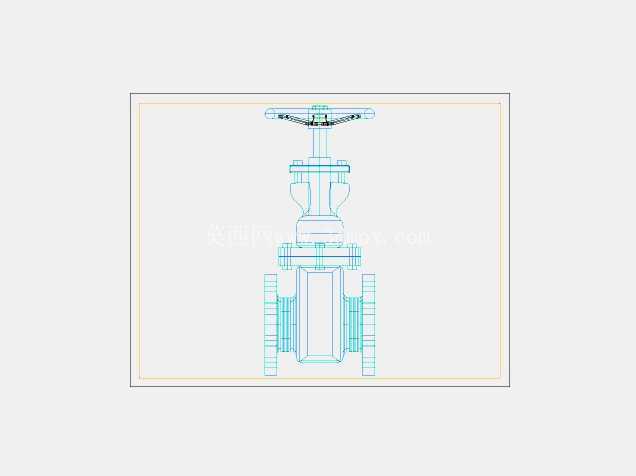

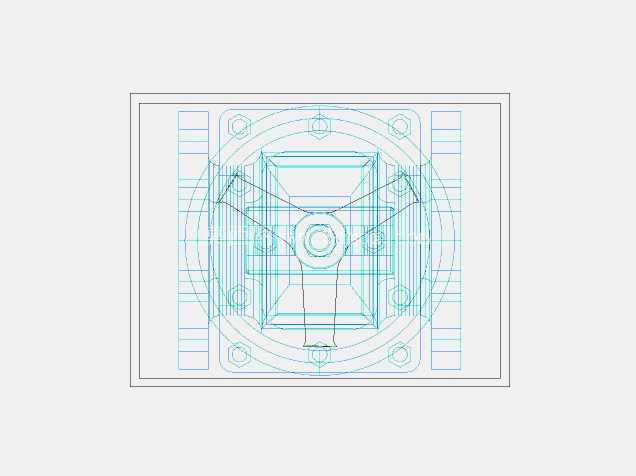

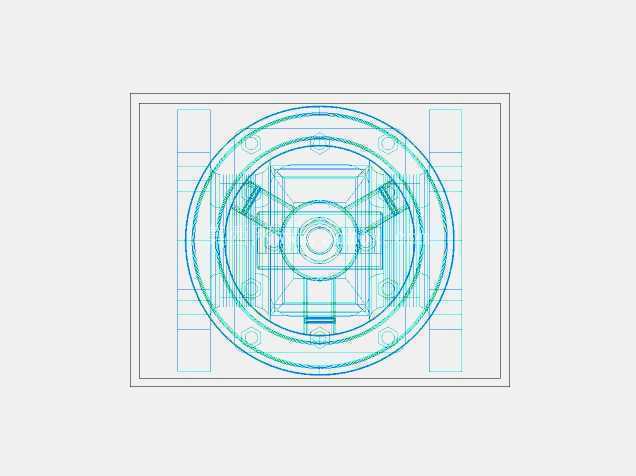

从结构设计逻辑来看，该系列闸阀采用暗杆楔式单闸板结构，阀杆螺纹位于阀体内部介质腔中，相较于明杆闸阀，整体安装高度更小，适合安装空间受限的地下管井、室内管廊等场景，同时阀杆外露部分无升降动作，外部防护结构更简单，不易堆积粉尘、锈蚀，适合多尘、潮湿的户外安装环境。闸板采用楔式密封结构，密封面堆焊铜合金材质，在关闭过程中借助阀杆的下压力将楔式闸板紧压在阀座密封面上，实现介质截断，针对水类、无腐蚀性油品等常规介质，密封可靠性能够满足长期使用需求，低压工况下渗漏风险极低。阀体采用方形法兰端结构，端面上的螺栓孔呈圆周均匀分布，适配对应公称压力等级的国标法兰，安装时可直接与管线法兰配对，通过螺栓紧固、垫片密封完成连接，无需额外加工适配接口。

从安装边界尺寸来看，三款闸阀的结构长度、法兰外径、螺栓孔中心距、螺栓孔数量与孔径均严格匹配对应通径的国标闸阀尺寸规范，DN65规格适配DN65法兰，螺栓孔中心距145mm，采用4个M16螺栓连接；DN80规格适配DN80法兰，螺栓孔中心距160mm，采用8个M16螺栓连接；DN100规格适配DN100法兰，螺栓孔中心距180mm，采用8个M16螺栓连接，三款产品的公称压力均适配PN10/PN16等级，可覆盖绝大多数民用、工业低压流体输送场景的压力要求。手轮采用圆形轮辐结构，操作力矩经过优化，日常开关操作无需借助加长杆即可完成，在管线压力处于额定范围内时，单人即可完成阀门的启闭动作。

在结构细节设计上，阀杆与阀盖之间采用填料密封结构，通过填料压盖压紧柔性石墨或石棉填料，阻止介质沿阀杆间隙渗漏，长期使用后若出现渗漏，可在带压状态下适当拧紧填料压盖螺栓即可消除泄漏，无需停线拆解阀门，维护便捷性较好。阀体中腔与阀盖的连接采用法兰螺栓结构，中腔密封采用耐温耐油橡胶垫片，拆解检修时可快速更换闸板、阀杆等内部易损件，降低后期运维成本。闸板导向槽与阀体内部的导向筋配合，在启闭过程中闸板无径向偏移，避免密封面偏磨，有效延长密封副的使用寿命。从流道设计来看，阀体内腔采用全通径流道结构，介质流经阀门时的压力损失极小，不会出现明显的节流效应，在长距离管线输送中能够降低泵送能耗，同时全通径结构也便于管线通球清扫作业，适配给排水管线定期清通的运维需求。

在实际选型应用中，这三款闸阀可根据管线通径直接匹配选用，安装时需注意阀体上标注的介质流向箭头与管线介质流向保持一致，同时预留足够的手轮操作空间，避免周边管线或结构件阻挡手轮转动。手轮顺时针转动为阀门关闭，逆时针转动为阀门开启，操作时需注意到位后不要过度用力拧紧，避免阀杆受力过大出现弯曲变形或密封面压伤。该系列闸阀不适用于含固体颗粒较多的污水、浆料介质，此类介质容易卡滞在闸板与阀座的密封面间隙中，导致阀门关闭不严或闸板卡涩，在洁净水、常温油品、压缩空气等洁净介质管线中使用寿命可达十年以上，日常运维仅需定期检查填料密封处是否渗漏、阀杆外露部分是否锈蚀，定期涂抹润滑脂即可保证操作顺畅。
