法兰式三通路阀门连接结构建模练习

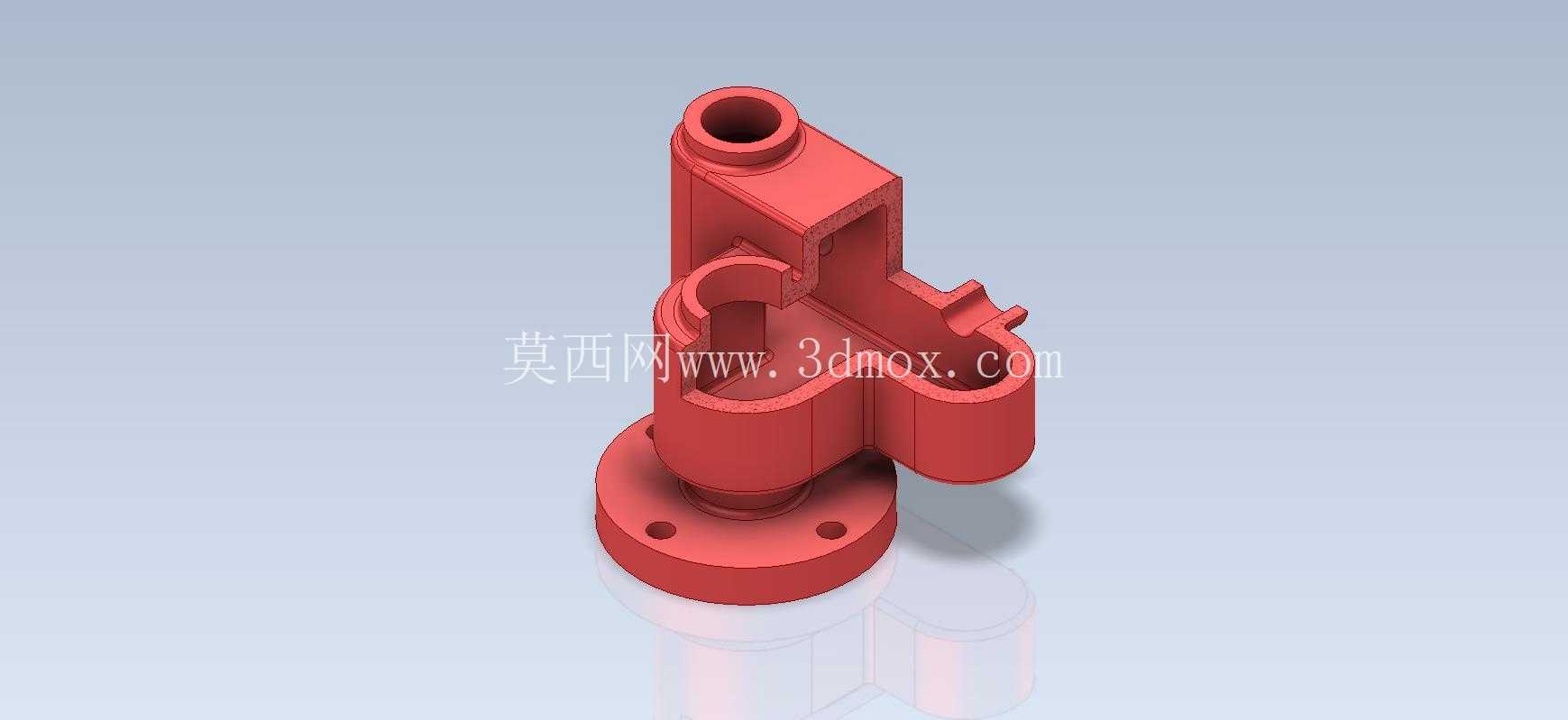

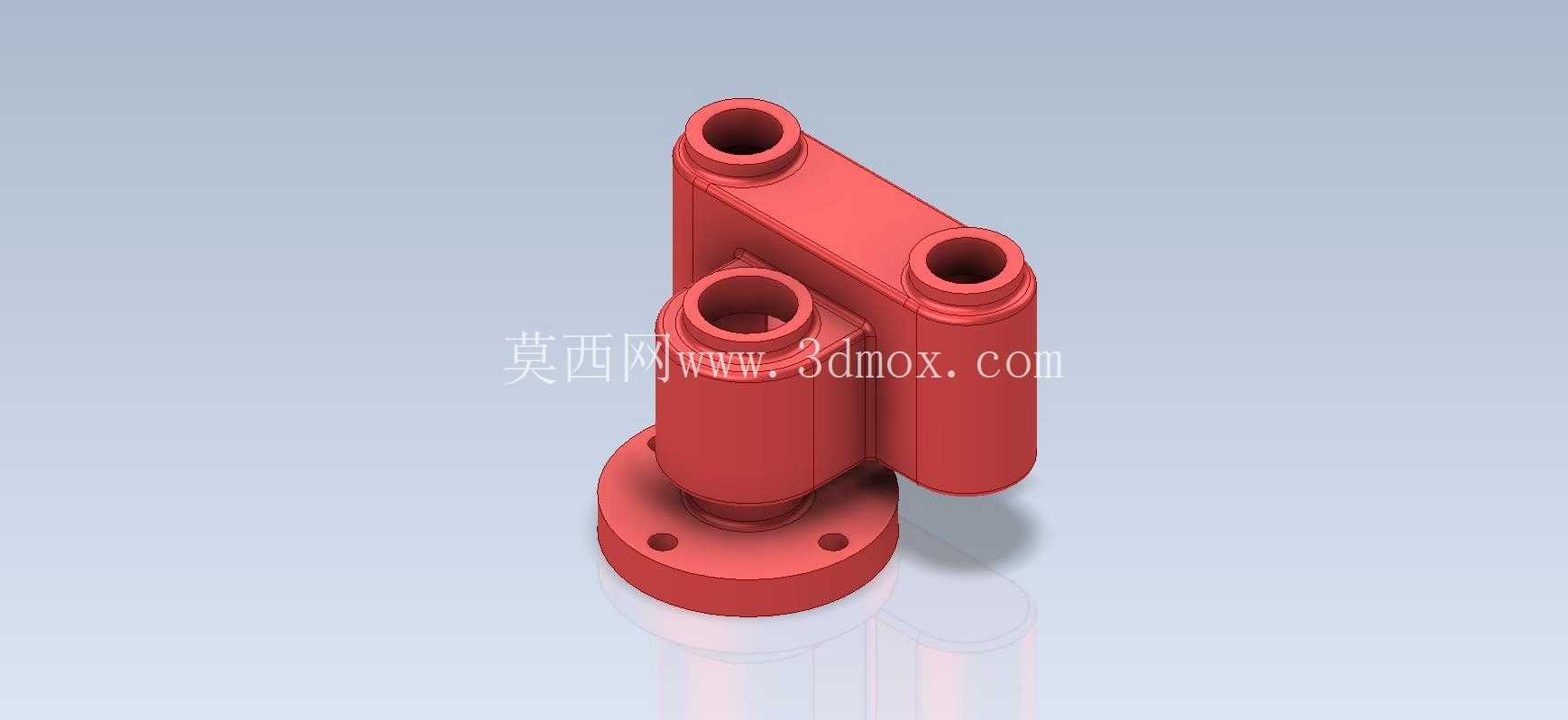

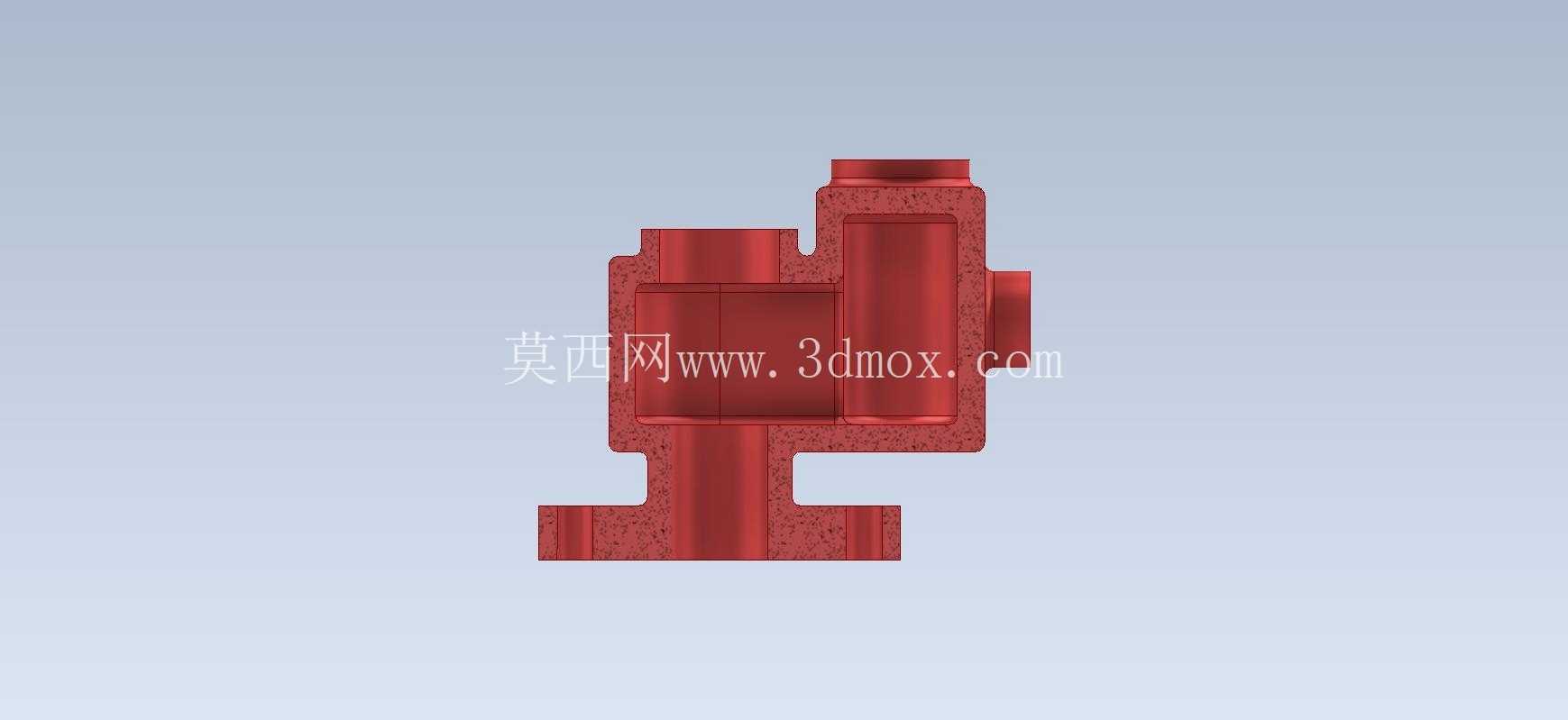

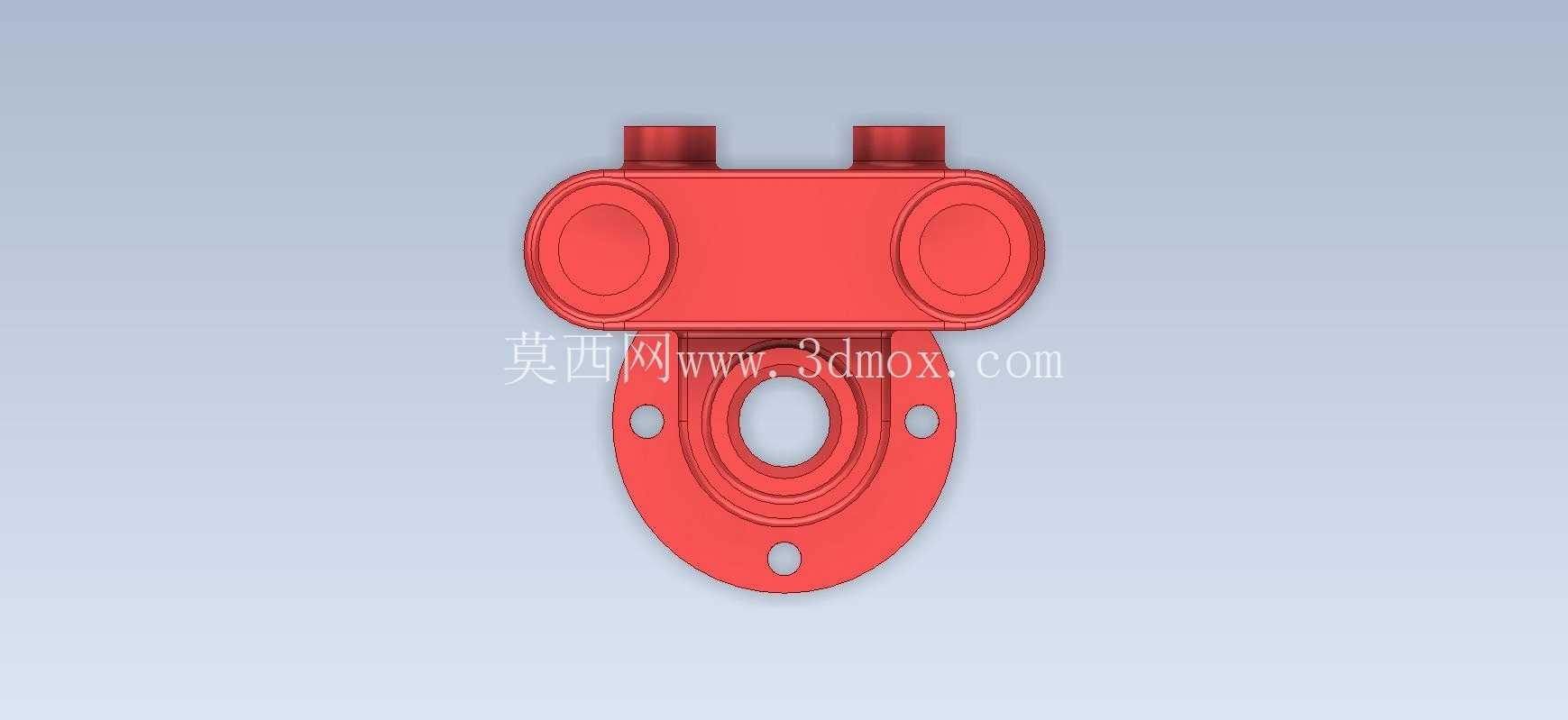

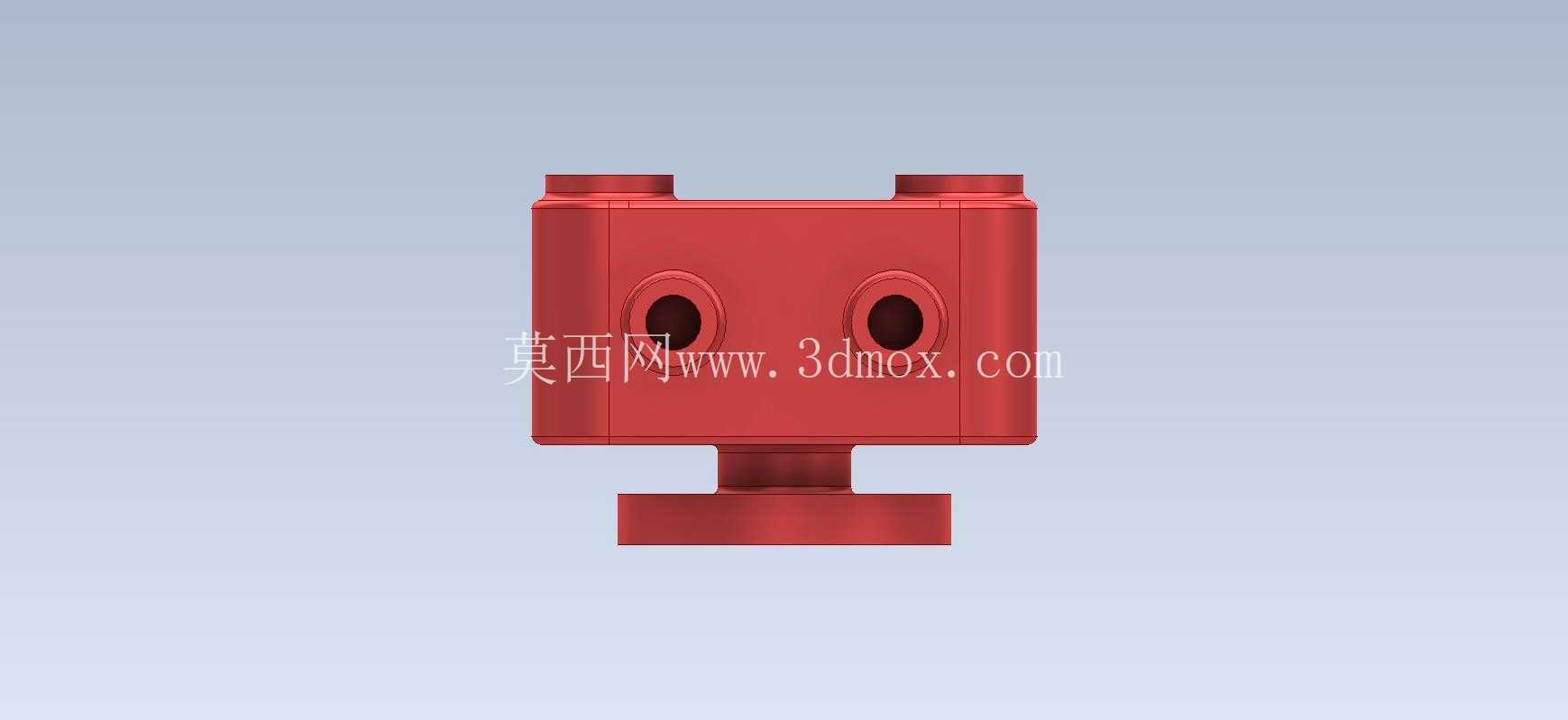

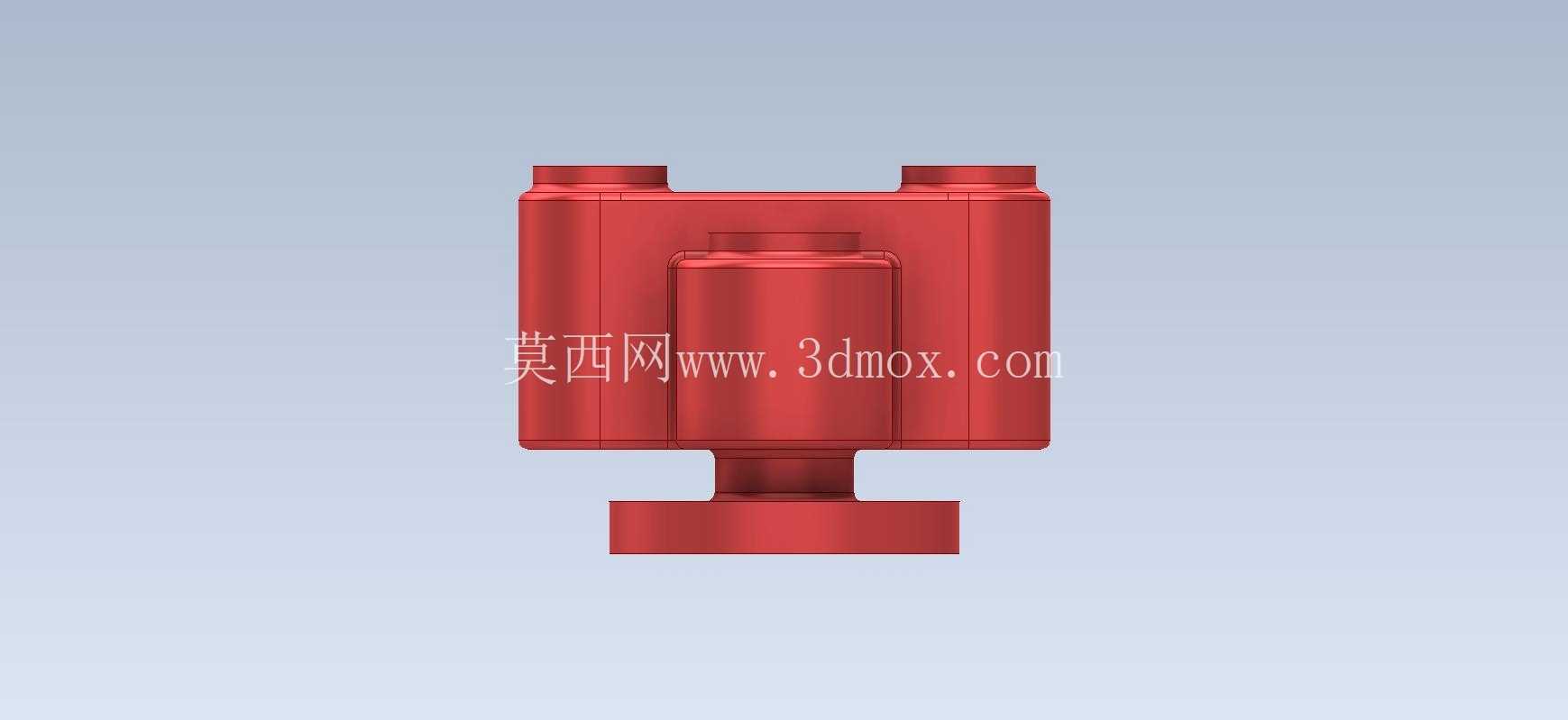

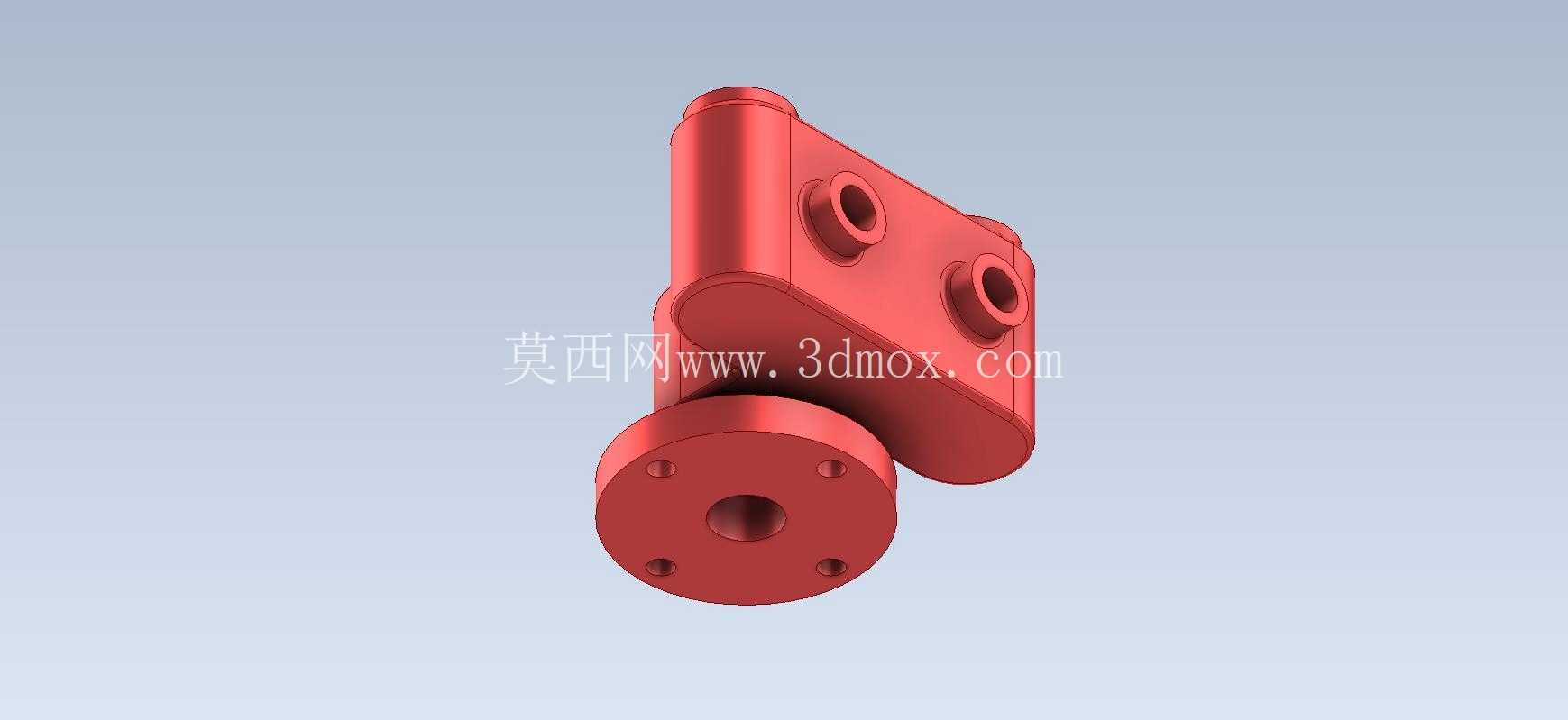

　　这类三通路阀门连接结构，常见于中小型流体输送管路的分流、合流工位，在小型液压站控制回路、实验室气路分配单元、民用给排水支路改造场景中都有大量应用，核心作用是在单路固定安装的基础上，实现三个方向的管路对接，无需额外拼接多个弯头与直通接头，减少管路泄漏点的同时压缩安装空间。从结构功能来看，底部带安装孔的圆形法兰是整个零件的安装基准，法兰端面上的三个通孔呈120度均匀分布，适配常规的M6或者M8内六角螺栓安装，安装时可直接固定在阀块或者管路基座的对应端面上，法兰与上方主体衔接处做了R3的圆角过渡，避免直角位置的应力集中，在长期受管路振动或者流体压力冲击时，不会出现根部断裂的问题。

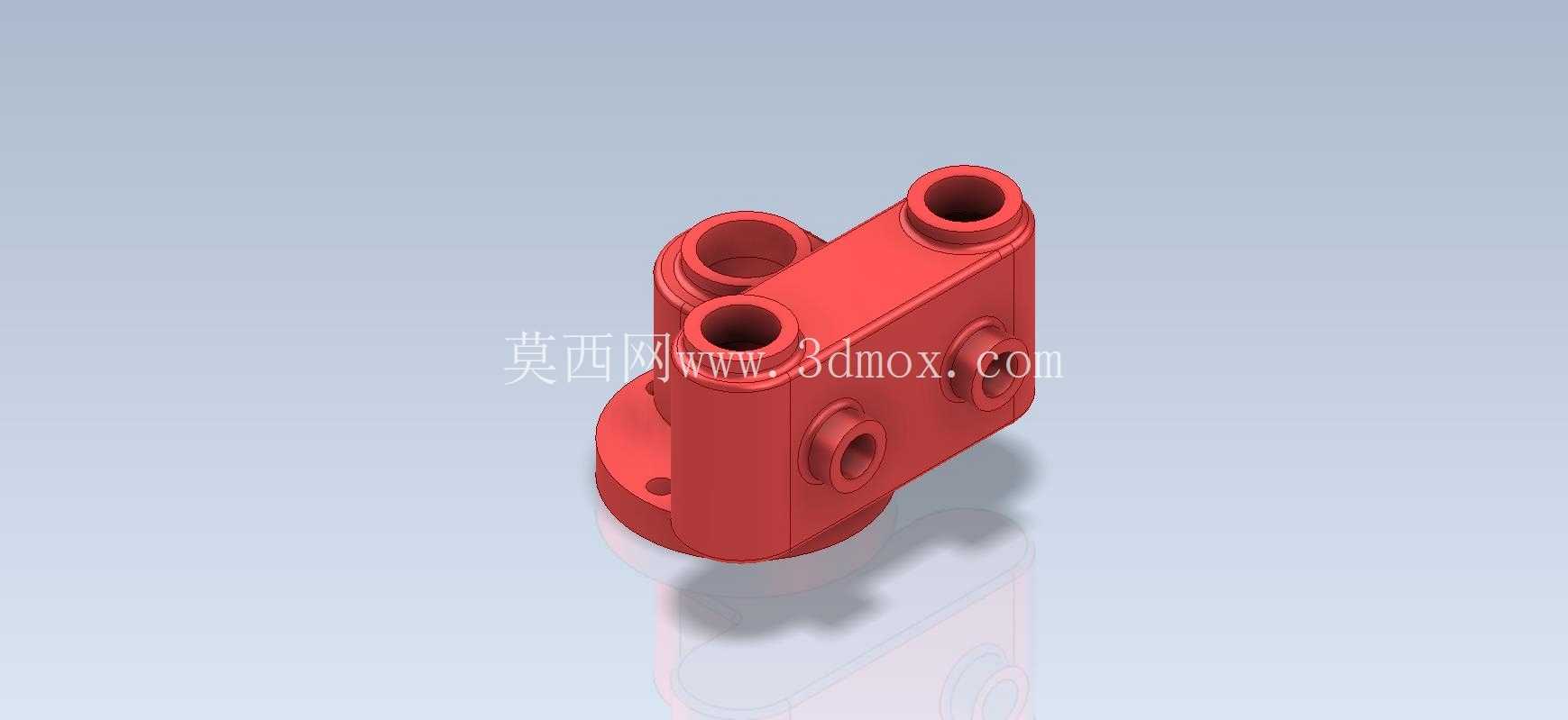

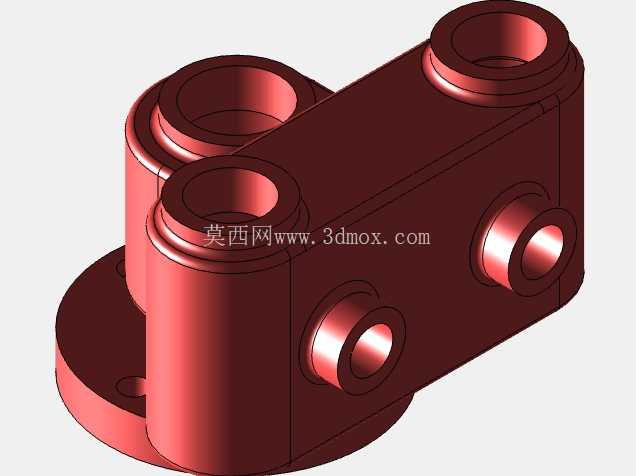

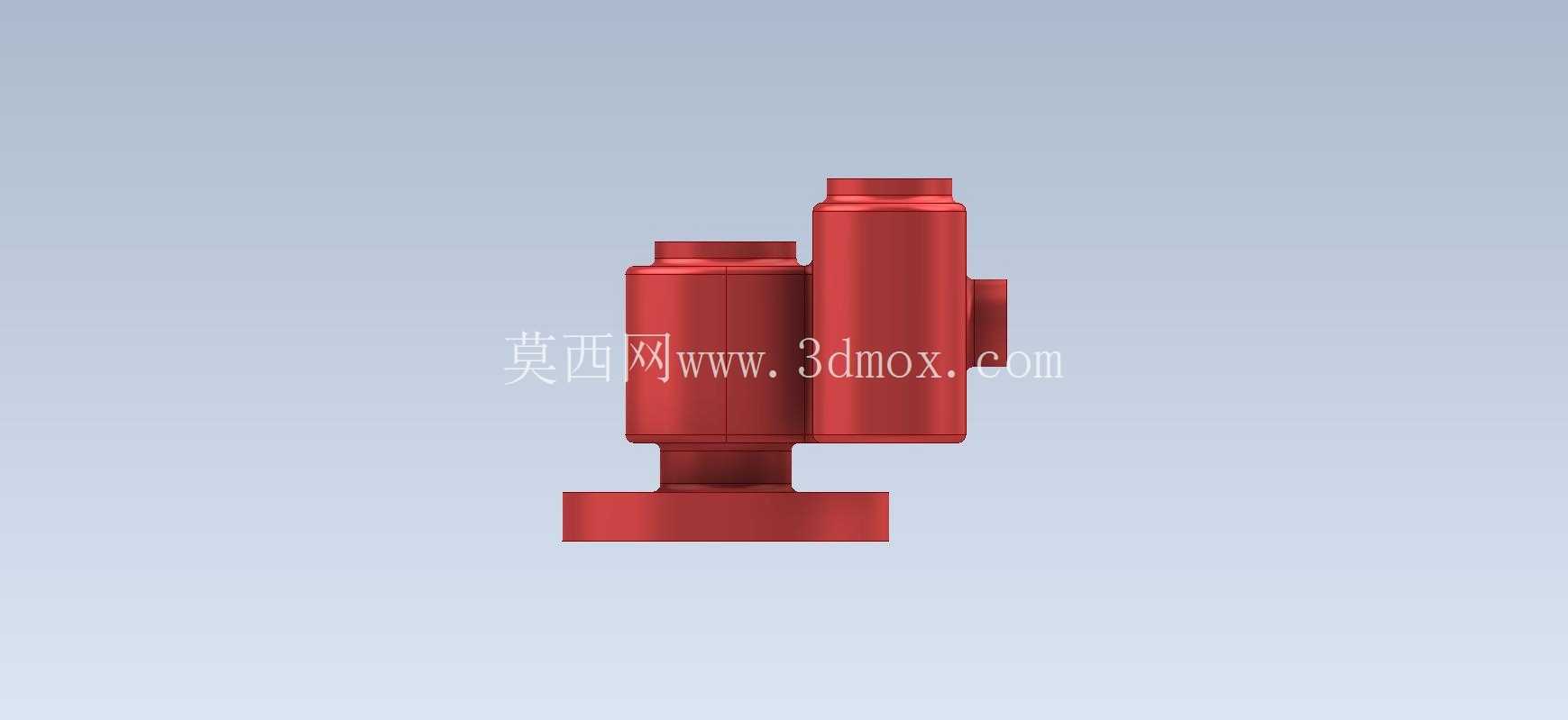

　　主体部分三个圆柱形接口的内孔直径一致，均为通径设计，没有做缩径处理，能保证流体通过时的压损控制在合理范围，每个接口的端部都做了1x45度的倒角，一方面方便安装时对接管路或者密封圈，另一方面去除机加工后的锐边，避免安装时割伤密封件导致泄漏。三个接口的排布并非完全对称，其中一个接口垂直向上与法兰安装面同轴，另外两个接口向侧上方延伸，三个接口的中心距经过严格校核，保证外接管路时不会出现管路干涉，相邻两个接口的外壁最小间距预留了12mm的操作空间，足够使用普通扳手拧紧接口处的管接头螺母，不需要额外使用特殊的窄幅扳手，降低现场安装的工具要求。

　　设计这类零件时，首先要确定法兰安装面的平面度公差，整个安装面的平面度需要控制在0.05mm以内，保证安装后密封面完全贴合，不会出现局部间隙导致的渗漏；其次三个接口的内孔同轴度以及与法兰安装面的垂直度公差要控制在0.08mm以内，避免外接管路后出现别劲的情况，长期受力导致接口开裂。建模过程中，优先以法兰底面为基准面绘制法兰的截面轮廓，拉伸生成法兰基体后，再以上端面为基准绘制主体的中心骨架线，确定三个接口的中心位置与倾斜角度，通过拉伸或者扫掠生成三个圆柱形接口的基体，之后对衔接位置做圆角过渡处理，最后绘制安装孔、接口内孔以及端部倒角。

　　需要注意的是，三个接口与主体衔接的位置要做等半径圆角处理，不能出现尖角或者壁厚突变的情况，否则在注塑或者铸造成型时会出现缩孔，机加工件则会在热处理时出现应力集中开裂的问题。从安装边界来看，整个零件的总高度控制在85mm左右，法兰直径为60mm，最大外接圆直径不超过70mm，在安装空间局促的阀组内也能顺利布置，不会和周边的阀件、管路产生空间冲突；接口的外圆直径统一为20mm，适配常规的快插接头或者外螺纹接头，不需要定制特殊规格的连接件，后期维护更换配件的成本更低。这类零件作为管路系统中的基础连接部件，虽然结构不复杂，但每一处尺寸细节都直接影响整个管路的安装效率与运行可靠性，建模时需要充分考虑实际安装的操作空间、密封件的安装余量、加工工艺的可行性，不能只追求外观的规整而忽略工程实际的使用需求。
