泳池水位调控撇渣设备结构设计

在商用与民用泳池的运维体系中，水位恒定是保障水循环系统正常运行、避免溢水或水泵空转的核心前提，这款撇渣设备正是针对这一工程需求设计的集成式功能部件。从实际应用场景来看，这类设备通常嵌装在泳池侧壁的溢流水位线位置，承担两项核心职能：一是拦截泳池表层漂浮的毛发、落叶、人体代谢浮渣等杂物，避免杂物进入循环管路造成过滤器堵塞、水泵叶轮磨损；二是通过自身的溢流结构控制泳池水位始终维持在设计标高，当水位超过设定阈值时，表层水会自动汇入撇渣腔进入循环管路，当水位回落至设定值时，进水通道自动收窄，避免循环泵吸入空气引发气蚀故障。

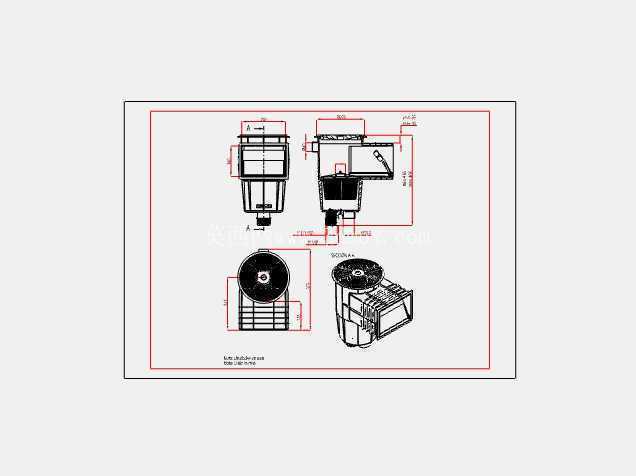

从结构设计思路来看，这款撇渣器采用了分体式腔体布局，整体分为浮渣收集腔、水位调节腔、管路连接段三个核心功能区。浮渣收集腔的敞口正对泳池水面，开口上沿与设计水位齐平，腔体内预留了标准规格的滤篮安装位，滤篮采用栅格结构，栅条间隙控制在3mm左右，既可以拦截绝大多数漂浮杂物，又不会因为过水阻力过大影响表层水的汇入效率。水位调节腔内部设置了可上下调整的堰板结构，安装人员可以根据泳池的设计水位、循环泵的额定流量调整堰板的高度，调整范围覆盖常规泳池±50mm的水位波动区间，适配不同规模泳池的循环流量需求。管路连接段采用标准的外螺纹接口，可直接对接泳池循环系统的主回水管路，接口处设计了密封胶圈安装槽，安装时配合橡胶密封圈即可实现静密封，避免管路连接处出现渗水问题。

从外形尺寸与安装边界来看，这款撇渣器的主体腔体采用近似方形的注塑成型结构，整体安装深度控制在350mm以内，侧壁安装时需要在泳池结构施工阶段预留对应尺寸的安装洞口，洞口的中心标高与泳池设计水位的差值控制在120mm，保证撇渣口的上沿刚好与水面齐平。设备的正面盖板与泳池侧壁饰面齐平，盖板上设置了可开合的检修口，日常运维时无需拆卸整个设备，只需打开检修口即可取出滤篮清理截留的杂物，单台设备的有效服务水面面积约为25㎡，常规标准泳池按照每20-25㎡配置一台的密度布置，即可实现全池表层浮渣的无死角收集。

在细节结构设计上，这款撇渣器充分考虑了泳池使用场景的特殊需求：所有与水体接触的部件均采用耐水腐蚀的工程塑料材质，可长期耐受泳池水的含氯消毒剂腐蚀，不会出现金属部件锈蚀污染水质的问题；浮渣收集腔的底部设计了倾斜的导水坡面，汇入腔体的水流可以顺着坡面快速进入管路连接段，不会在腔体内形成死水区域滋生细菌；设备的顶部设置了自动排气结构，当设备初次通水或者管路内进入空气时，空气可以通过顶部的排气孔自动排出，避免气堵影响循环效率。从实际使用的反馈来看，这类结构的撇渣器相比传统的溢水槽设计，安装施工难度更低，后期清理维护的工作量更小，同时水位控制的精度更高，可将泳池水位的波动范围控制在±10mm以内，有效保障泳池循环过滤系统的长期稳定运行。在三维建模过程中，这类设备需要重点关注各腔体的衔接过渡圆角、安装密封位的尺寸公差、活动堰板的配合间隙，既要保证结构的强度满足安装和使用过程中的受力要求，也要保证各活动部件的动作顺畅，无卡滞问题，同时所有与水接触的内壁要做光滑处理，减少挂污的可能性，降低后期运维的清洁频率。
