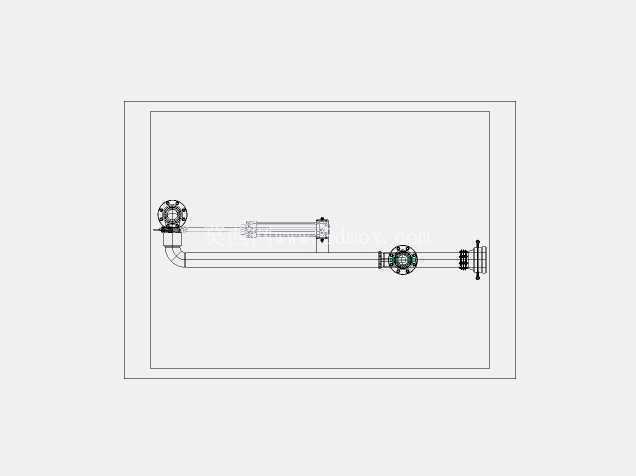

OMC四英寸150磅级射频装卸臂结构设计

　　在石化、仓储类流体装卸作业场景里，这类臂式输送结构是槽车与固定管线衔接的核心部件，区别于硬管连接的刚性局限，也比软管输送的承压、耐候表现更稳定，尤其适配需要频繁对接、存在一定位姿偏差的槽车装卸工位。实际作业中，槽车停靠后往往存在厘米级的位置偏差，加上装卸过程中车辆因载重变化出现的高度浮动，这类多关节铰接的臂结构可以通过自身的回转、摆动自由度补偿位差，不需要反复挪动车辆对位，能大幅压缩装卸前的准备时长。从结构功能来看，整个臂体的流道全程保持等径设计，四英寸的通径匹配150磅级的压力等级，适配常规液态、气态介质的输送流速要求，不会在臂段出现局部缩径造成的流阻陡增，也能避免介质残留滞流的问题。

　　铰接位置的密封结构采用了耐介质腐蚀的密封件，同时预留了密封磨损后的补偿间隙，长期带压转动也不会出现外漏问题，相比软管的易老化、易折损问题，这类金属臂结构的维护周期更长，作业过程中的爆管、渗漏风险也更低。设计这类臂结构的时候，首先要锁定的是作业覆盖范围，四英寸规格的臂体单臂长度匹配常规槽车的停靠位距，水平方向的回转角度覆盖正负一百二十度范围，垂直方向的俯仰角度可以满足从槽车顶部灌装到侧部卸车的不同接口位置需求，内臂和外臂的铰接点位置经过配重平衡计算，操作时单人就可以拖动臂体完成对位，不需要额外施加过大的操作力，也不会出现臂体自行垂落、偏移的问题。

　　安装边界上，臂体的根部固定法兰采用标准150磅级法兰规格，可以直接和现场的固定工艺管线对接，不需要额外制作转换接头，根部的回转支承采用密封式结构，户外安装时可以阻挡雨水、粉尘进入转动副，延长润滑维护周期。臂体末端的接口配置了快速锁紧结构，和槽车端的接口对接时，扳动锁紧手柄就可以完成密封连接，不需要逐个拧紧紧固件，对接到位后会有明确的锁止反馈，避免作业过程中意外脱开。另外臂体上还设置了限位结构，当臂体摆动到极限作业位置时会触发机械限位，不会因为过度转动造成铰接部位的密封件拉伤、管道弯折，同时在闲置状态下，臂体可以收拢到固定的停靠位置，通过锁扣固定，不会因为大风、外力碰撞出现随意摆动的问题。

　　从结构建模的角度来看，这类臂体的建模重点在于铰接副的同轴度保证，每个回转关节的转动轴线需要保持对应的空间位置关系，否则模拟运动时会出现干涉、卡滞的问题，所有流道的内壁要保持光滑过渡，尤其是弯头和铰接位置的流道衔接，不能出现台阶、锐角，否则会造成介质冲刷磨损，缩短臂体的使用寿命。管道壁厚的选取匹配150磅级的压力要求，同时兼顾臂体的自重，不会因为壁厚过大造成操作力超标，也不会因为壁厚不足出现承压变形的问题。实际选型时，需要根据现场的槽车类型、停靠位置、介质特性确认臂体的长度组合和密封材质，这套结构的尺寸参数可以覆盖多数常规公路槽车的装卸作业需求，安装时只需要保证根部法兰的安装面水平，就可以保证整个臂体的转动顺畅，后续日常维护只需要定期给回转位置补充润滑脂，检查密封件的老化情况即可，不需要复杂的拆解维护。
