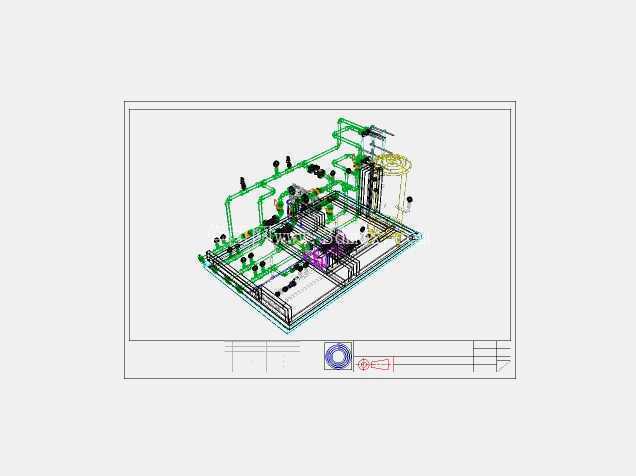

工业管路集成式流体换热输送单元结构

这套管路集成结构主要面向中小型化工、食品加工以及暖通配套的流体输送工位设计，核心作用是完成工艺介质的输送、流向切换以及换热衔接，在实际产线中通常衔接上游介质储罐与下游反应、灌装或者温控终端，是整套流体工艺链路里的中转衔接核心。从结构布局来看，设计阶段优先考虑了现场安装的操作空间预留，所有手动阀的操作手柄都朝向巡检通道一侧，避免后期运维时出现操作空间不足、需要探身到管线缝隙里操作的问题，管线排布采用分层架空的方式，底层预留了150mm的地面清洁间隙，避免生产现场积料、积液浸泡管线支架造成腐蚀，同时也方便日常的地面清扫与漏点排查。

设计过程中没有采用过于复杂的异形管线弯折，大部分管段采用标准弯头与直通接头衔接，一方面是降低现场施工的焊接与装配难度，另一方面也减少了管路内的介质滞留死角，对于有洁净要求的食品类工况，也能降低CIP清洗的残留风险。管路上的阀组排布按照介质流向依次设置了截止阀、止回结构以及流量调节点位，不同功能的阀件之间预留了足够的拆装空间，后期更换密封件或者阀件整体时，不需要大范围拆解相邻管段，只需要松开对应位置的活接即可完成作业。集成的换热单元采用旁通式布局，不需要换热的工况下可以切换旁通管路直接输送介质，需要温控的工况下则切换介质流经换热段，和外接的冷热源管路完成热量交换，这种布局不需要额外增设独立的换热站房，直接集成在输送管路上就能完成温控需求，适合空间紧凑的中小型生产车间使用。

从安装边界来看，整套结构的底部支架采用标准型钢焊接而成，支架地脚预留了膨胀螺栓安装孔，安装时只需要在硬化地面按照孔位打膨胀螺栓即可完成固定，不需要额外做混凝土基础，整体的外接管路接口都设置在结构的同一侧，方便和车间现有主管网对接，接口的法兰尺寸匹配行业通用的管路标准，不需要单独定制转接头。管线的支撑点间距经过核算，满管介质状态下不会出现管段挠曲变形的问题，同时在易产生振动的泵体衔接位置设置了软连接结构，避免设备运行时的振动沿着管线传递，造成管接头松动漏液。

在细节设计上，管路上预留了多个压力、温度检测的仪表安装点位，后期用户可以根据自身工艺需求加装压力表、温度计或者传感器，不需要额外在管路上开孔焊接，所有预留点位都做了封堵处理，现场安装时直接拆下堵头就能装仪表。支架的所有焊接位置都做了圆角打磨处理，避免安装运维时划伤操作人员，管线的排布高度避开了车间常规的人行通道高度，不会出现人员碰头的问题，同时上层管线的最低点设置了排空口，设备长期停机时可以排空管内残留介质，避免冬季低温环境下介质冻胀损坏管路。整套结构的设计没有追求过度的集成化，而是在紧凑布局的前提下尽可能预留运维与改造空间，兼顾了生产使用的稳定性与后期改造成本，适合多品种小批量的生产车间作为流体输送中转单元使用，也可以根据不同的介质特性更换对应材质的管段与阀件，适配腐蚀性、高粘度等特殊介质的输送需求。
