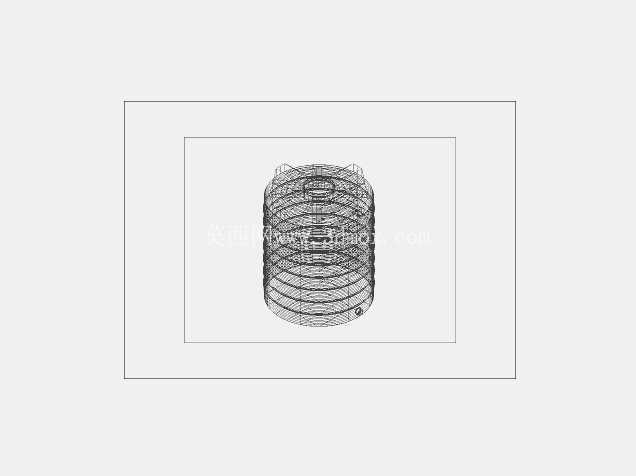

五千升立式大容量储水塑料罐体结构

做民用供水、小型商用给排水以及工业配套储水方案选型的时候，5000升容量的立式塑料储水罐一直是绕不开的常用选型，这类罐体的三维结构建模，核心要兼顾落地安装的稳定性、储水承压的结构强度以及日常使用的便捷性，不能只做个光溜溜的圆柱筒应付差事。先从实际应用场景说，这类罐体在民用场景里，常作为自建房、小型民宿的屋顶或地面集中储水单元，对接市政供水间歇时段的储水需求，也可搭配雨水收集系统做雨水蓄积回用；在商业场景中，多用于小型餐饮门店的备用水存储、洗车行的循环水暂存、小型绿植种植基地的灌溉蓄水；在工业场景里，则常作为小型生产环节的工艺冷却水暂存罐、污水处理环节的中间储水单元，部分对防腐有要求的工况，还可用来存储低浓度的无强腐蚀性化工水剂。

从结构设计思路来看，这款立式罐体采用直筒加圆弧顶底的构型，首先是考虑立式安装的占地效率，相同容积下立式圆柱结构的投影占地面积远小于卧式罐体，适合场地局促的安装场景。罐体周身做了多道环形加强筋结构，这部分的建模细节不能省，当罐体满载5000升水体的时候，桶壁要承受近五吨水带来的静压力，尤其是罐体下半部分的水压随深度增加，环形加强筋的间距从罐顶到罐底逐步收窄，筋条的凸起高度也做了梯度增加，避免满水状态下桶壁出现鼓胀变形，长期使用出现应力开裂。罐顶做了微圆弧的凸起造型，一方面是避免罐顶积水积灰，另一方面圆弧结构相比平顶能更好承受顶部偶尔的踩踏荷载，方便运维人员开盖检查内部情况，顶部预留的人孔结构做了外翻边处理，既可以增加孔位的结构强度，也方便配套密封盖的安装，避免杂物、蚊虫进入罐内污染水质。罐底的圆弧过渡设计，一方面是降低底部转角处的应力集中，满水状态下底部转角是应力集中的高发区，圆弧过渡能把荷载均匀分散到整个底部支撑面，另一方面圆弧底也方便罐体内部的清洗排污，不会在底部转角处形成积水死角，排污口设置在罐底最低位置，排空的时候可以把罐内的残留水体完全排净，避免长期积水滋生藻类。

再说到安装边界的尺寸控制，这类5000升立式罐体的直径通常控制在1.8米到2米区间，总高度控制在1.9米到2.1米区间，建模的时候要预留安装操作空间，罐体周边至少要留出30厘米以上的操作间隙，方便对接进水、出水、溢流、排污管路，尤其是底部排污口的位置，要留出足够的阀门安装和操作空间。安装基础要求做平整的硬化地面，不能有尖锐凸起，避免长期承压硌坏罐底，地面的水平度误差要控制在千分之五以内，防止满水状态下罐体出现倾斜侧翻的风险。罐体的壁厚设计也做了梯度区分，罐底部分壁厚最厚，往上逐步减薄到罐壁标准厚度，罐顶壁厚相对最薄，在保证结构强度的前提下尽可能控制材料用量，降低生产制造成本。进出水口的法兰位置做了局部加厚处理，避免管路安装的时候拧紧螺栓造成局部开裂，法兰的安装平面要做平整处理，保证管路对接的时候密封可靠，不会出现渗漏问题。另外罐体上部预留的溢流口位置，要设置在最高警戒水位以上，防止进水失控的时候水从罐顶人孔溢出，溢流口的口径要大于进水口口径，保证溢流通量足够。

从实际使用的功能特性来说，这类塑料罐体相比传统的不锈钢或者水泥储水池，自重更轻，安装不需要大型吊装设备，两三个工人就能完成就位安装，而且塑料材质本身耐水腐蚀，不会像碳钢罐体那样长期使用出现锈蚀污染水质，也不会像水泥池那样出现内壁长苔、渗水的问题。建模的时候还要考虑罐体堆叠运输的需求，罐顶的圆弧造型和罐底的凹槽做匹配设计，空罐运输的时候可以多个罐体嵌套堆叠，大幅降低运输成本，这也是这类民用储水罐结构设计里很重要的一个细节，很多新手建模的时候容易忽略这个点，做出来的罐体没法嵌套，实际生产运输的时候成本会高出一大截。另外罐身的加强筋除了结构加强的作用，也可以作为液位标识的附着位置，在筋条对应的位置标注容积刻度，方便使用的时候直观观察罐内的储水量，不需要额外加装液位计也能大致判断储水情况，对于小型简易使用场景来说非常实用。
