工业能源传输转换站结构设计方案

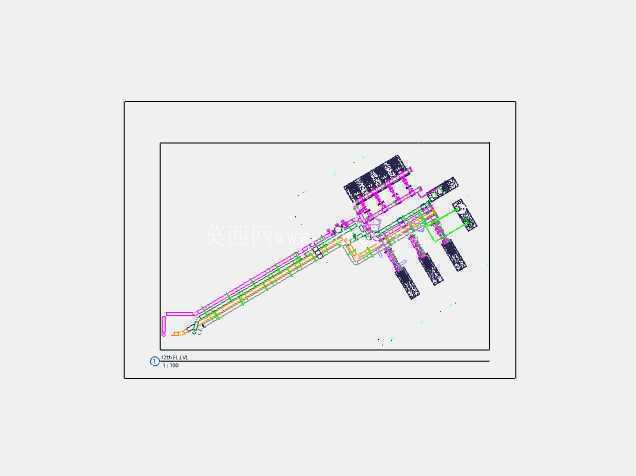

在大型工业厂区、商业综合体以及城市核心能源枢纽的配套建设中，能源转换站承担着不同品类能源介质的中转、参数调节与定向输送职能，是整个能源供给网络的核心节点。这套三维结构方案完整还原了站房内部的管线排布、设备定位与安装预留空间，可直接用于施工前的碰撞校验、运维阶段的点位排查，也能为同类型站房的模块化设计提供参考。

从实际应用场景来看，这类能源转换站多布置在厂区动力中心的近负荷端，或是商业建筑的地下设备层，需要同时对接市政侧的能源输入管线，以及末端用户侧的多回路输出管线，日常运行中要完成冷热水、循环水、动力配电等多类介质的参数匹配，避免不同压力等级、不同温度区间的管线出现干涉，同时还要预留足够的检修通道，满足日常巡检、易损件更换的操作空间要求。

设计过程中首先梳理了核心设备的安装边界：主循环泵组采用成排对齐布置，泵体进出口的软接、阀门、压力表组预留了统一的操作间距，单台泵体周边预留不小于800mm的检修通道，泵组基础高出站房地面150mm，配套的排污沟槽沿基础边缘布置，可直接承接泵体检修时的残液排放。冷水机组作为站房内的核心换热设备，布置在站房中部靠近主管线桥架的位置，设备两端的管束抽拉空间预留长度满足厂家安装要求，避免后期运维时无法完成换热管的清洗更换。

管线排布采用分层布置逻辑，最上层为强电桥架与弱电控制桥架，两层桥架之间预留200mm的间距避免信号干扰；桥架下方为HVAC系统的送风与回风主管道，风管采用共板法兰连接，弯头位置按气流组织要求设置导流片，降低风阻损耗；下层为给排水与循环水管道，不同介质的管道按压力等级从高到低依次排布，高温管道与低温管道之间预留足够的保温施工空间，避免冷桥现象产生。所有管道的支吊架位置均经过受力核算，避开了设备的进出口接口位置，同时在管道穿墙、穿楼板位置预留了套管安装间隙，套管与管道之间的填充空间在模型中做了明确标注，方便施工阶段的封堵作业。

站房内的BIM建模过程中，对所有交叉位置做了碰撞校验，提前调整了管线的翻弯位置，避免施工阶段出现现场拆改的问题。比如在主通道上方的管线交叉处，将小口径的支管做上翻处理，保证主通道的净空高度满足人员通行与小型设备搬运的要求；在泵组出口的管线汇合处，采用顺水三通的连接方式，降低水流阻力，减少泵组的运行能耗。所有阀门的操作手柄均朝向巡检通道一侧，手柄的转动范围内没有其他管线或设备遮挡，操作人员站在巡检通道上即可完成阀门的开闭操作，不需要攀爬或探身到管线间隙内。

从安装边界来看，站房的出入口尺寸满足最大单件设备的搬运要求，设备运输路径上的管线均做了抬高处理，预留的净空高度满足设备搬运时的高度需求。站房内的排水沟、集水坑位置与泵组的排污点一一对应，排水坡度按规范要求设置，可保证检修时的残液顺利排出，不会在站房内形成积水。配电控制柜布置在站房入口侧的干燥区域，柜体前方预留了足够的操作空间，柜内的出线回路与现场设备的接线位置一一对应，模型中预留了电缆敷设的路径，避免后期电缆交叉混乱。

这套结构方案还考虑了后期的扩容需求，在主管线桥架上预留了20%的备用管位，站房内预留了一台备用泵组的安装位置，对应的管线接口、电源点位均提前做了预留，当后期负荷增加时，只需要接入备用设备即可完成扩容，不需要对现有管线做大规模改动。所有设备的基础尺寸均按运行时的动载荷做了加强设计，避免泵组运行时的振动传递到建筑结构上，配套的减震垫、减震器安装位置在模型中做了明确标注，施工时可直接按定位安装。
