工业建筑消防给水泵房管线布局设计

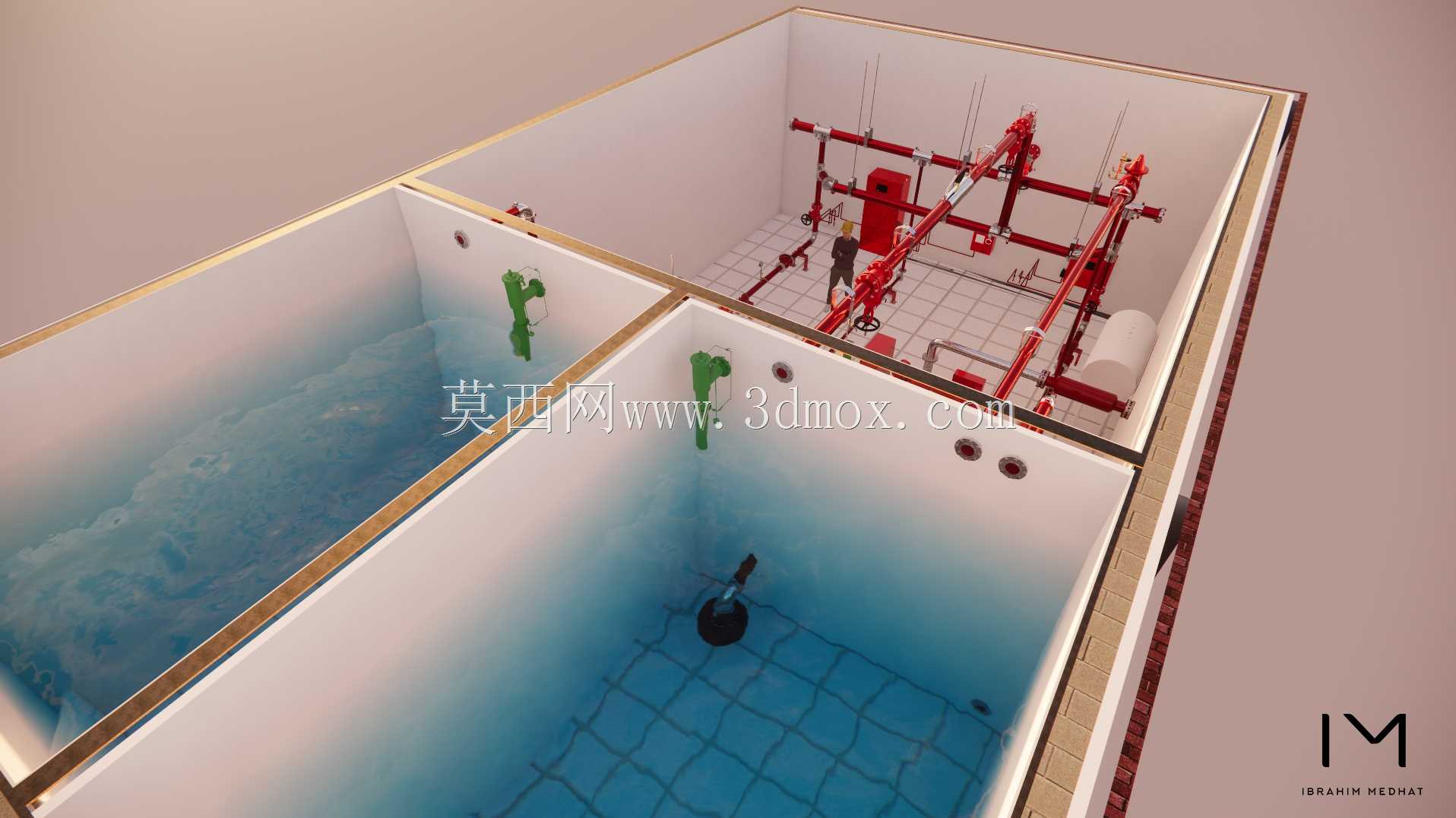

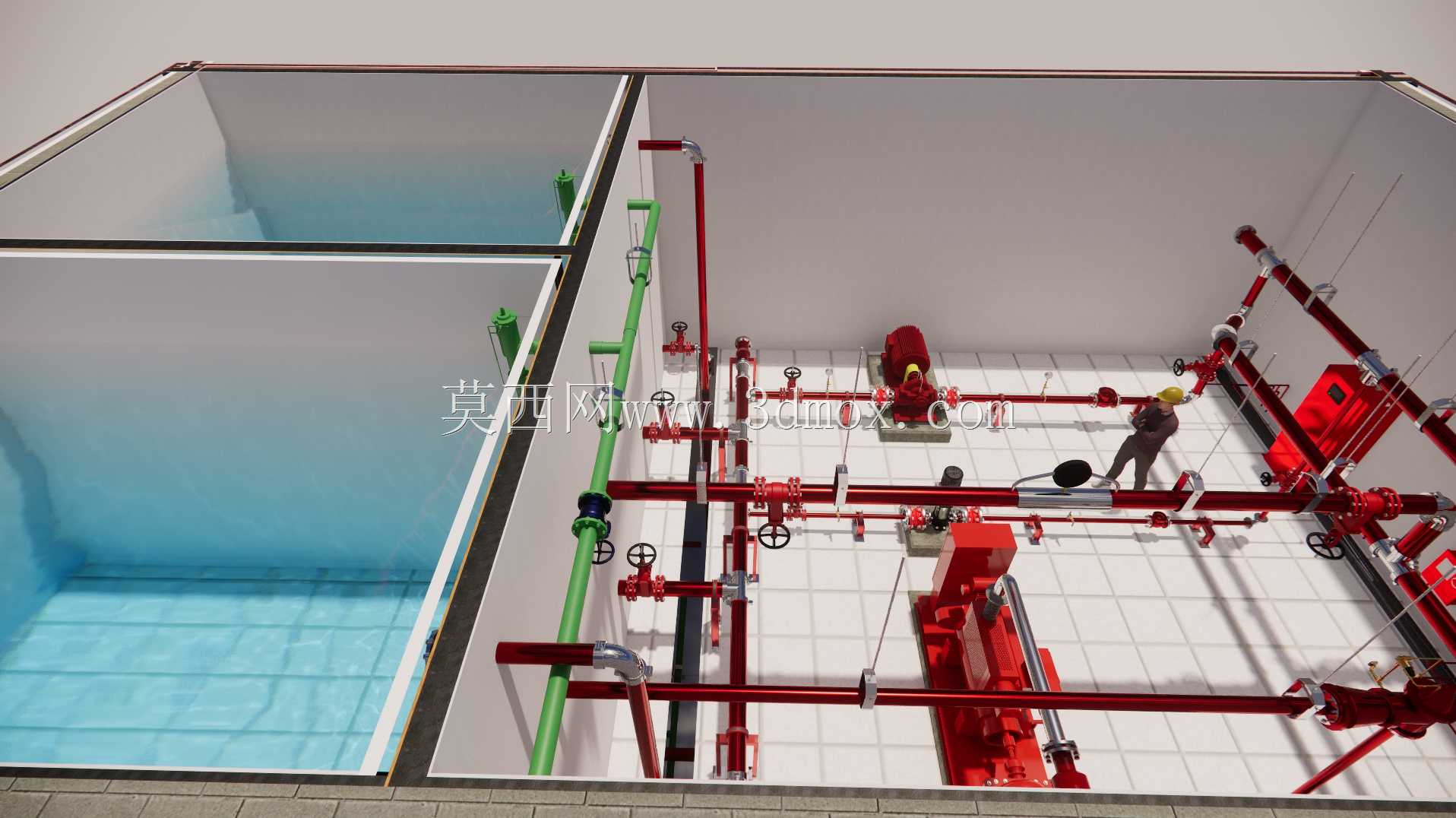

这套三维模型完整还原了工业厂区配套消防泵房的全系统布局，覆盖从进水干管到出水环网的全流程管线与设备排布，可直接用于机电深化设计阶段的碰撞校验、施工交底以及运维阶段的点位排查。从实际应用场景来看，这类泵房多设置于大型工业厂房、仓储园区、高层公共建筑的地下或首层专用设备间，承担整个区域消防供水的稳压、加压功能，是水消防系统的核心动力节点，一旦出现布局偏差或设备干涉，会直接影响火灾工况下的供水可靠性，因此前期三维建模阶段的精度把控直接决定后续施工与运维效率。

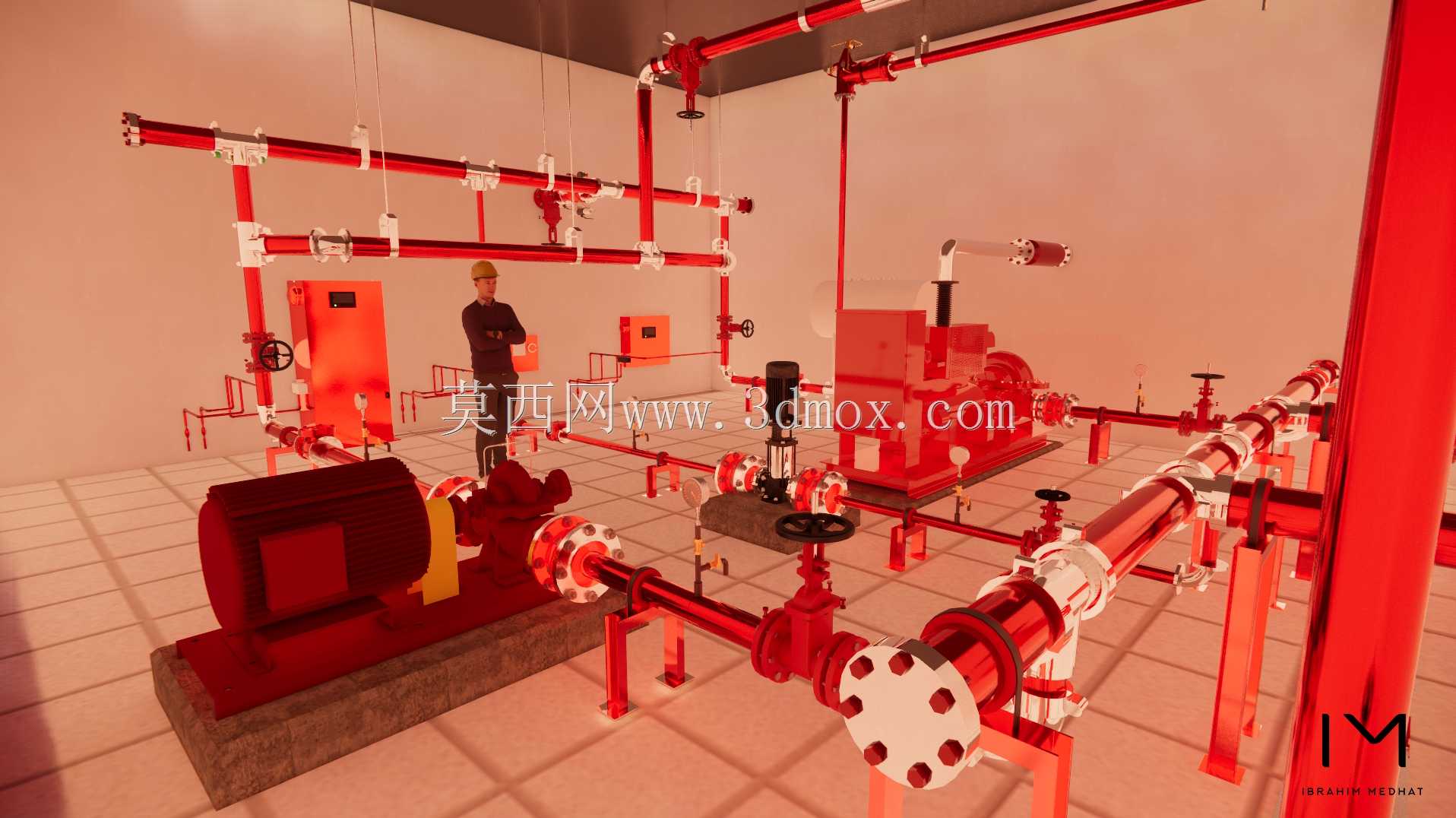

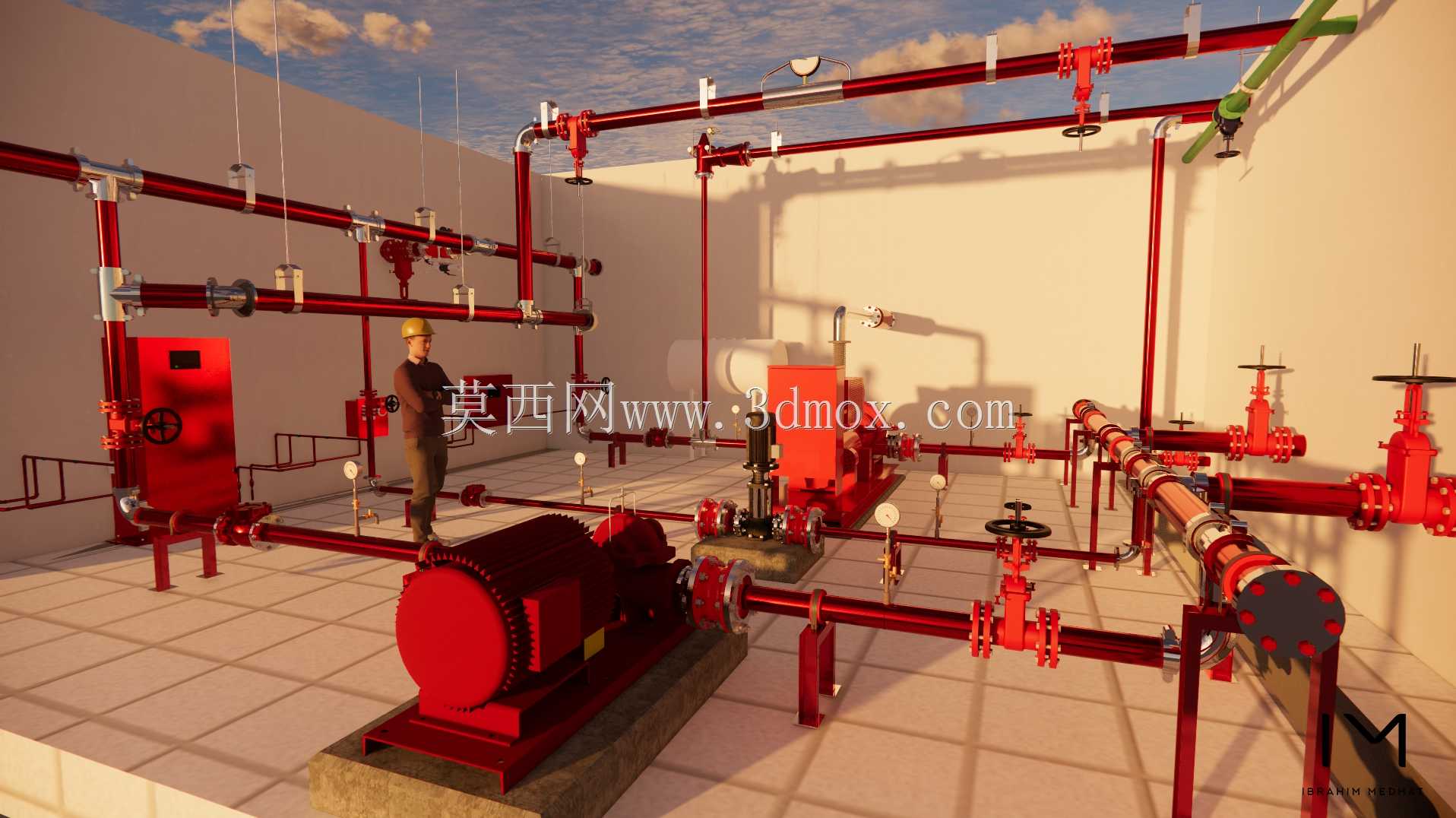

模型中清晰呈现了泵组的成排布置逻辑，主泵与备用泵沿设备间纵深方向排布，每台泵的进出口均设置可曲挠橡胶接头、闸阀、止回阀，进出口管道采用偏心异径管对接，避免气蚀隐患，管道支吊架的排布间距符合管线荷载要求，沿墙与架空敷设的干管保持统一标高，为后续阀门操作、设备检修预留了足够的通行空间，操作通道净宽满足单人携带工具通行、设备部件拆装的边界要求。设计过程中优先考虑了管线的避让原则，小管径支管避让大管径干管、压力流管道避让重力流管道、常温管道避让热力管道，所有消防主管道采用醒目红色涂装，与泵房内的动力控制柜、巡检柜保持安全间距，避免管道渗漏影响电气设备运行。

从安装边界来看，泵组基础采用混凝土台座，台座高出泵房完成地面一定高度，防止地面积水浸泡泵体底座，台座尺寸比泵组底座每边宽出足够余量，预留二次灌浆与减震垫安装空间；进出口法兰的对接位置严格匹配泵体接口中心线，管道重量通过支吊架承载，避免额外应力传递到泵体接口造成密封件损坏。架空敷设的环网干管在转弯处、三通处设置固定支架，直线段按规范间距设置滑动支架，管道最高点设置自动排气阀，最低点设置泄水阀，方便系统调试与日常维护时的排气、泄水操作。

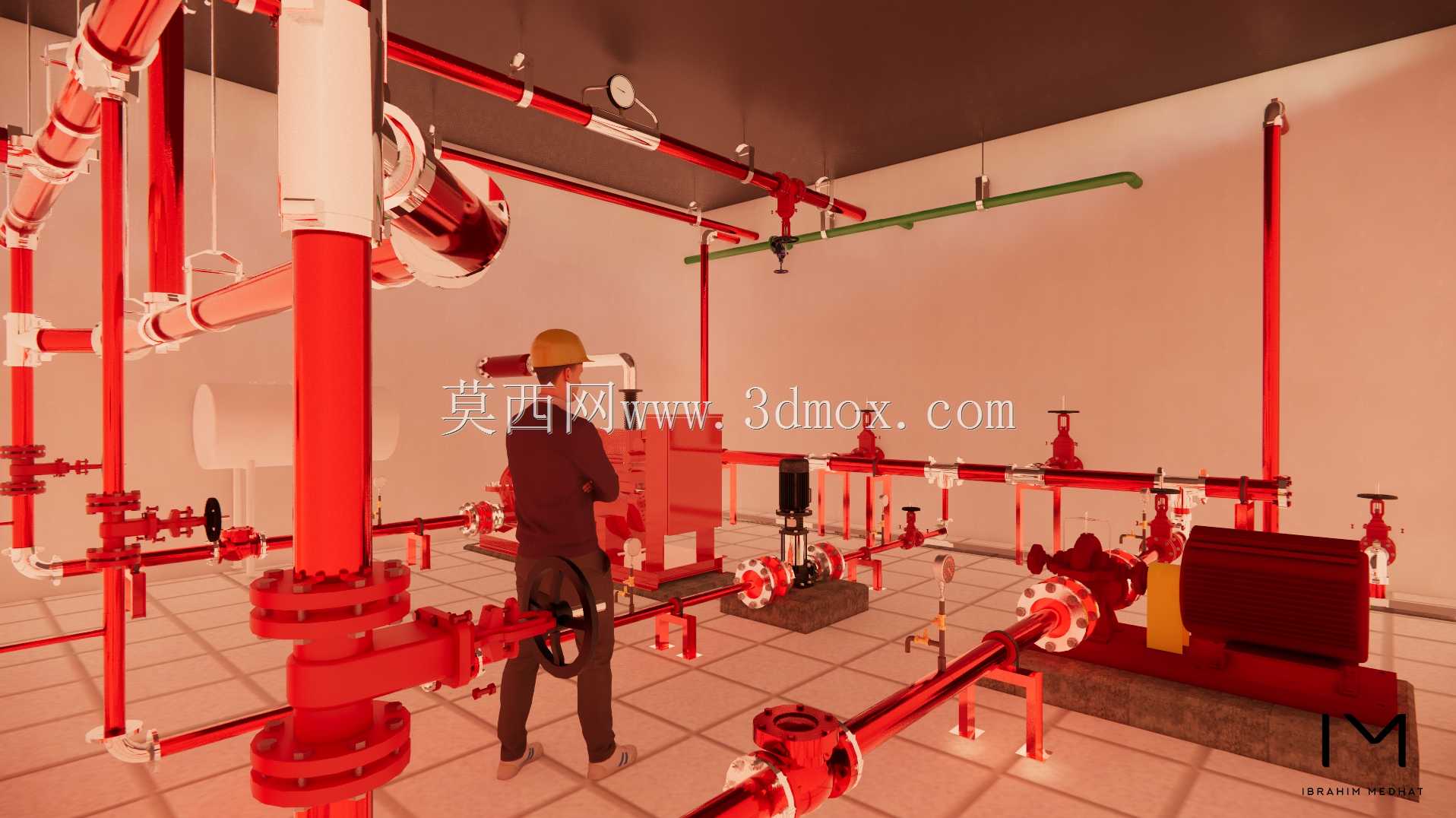

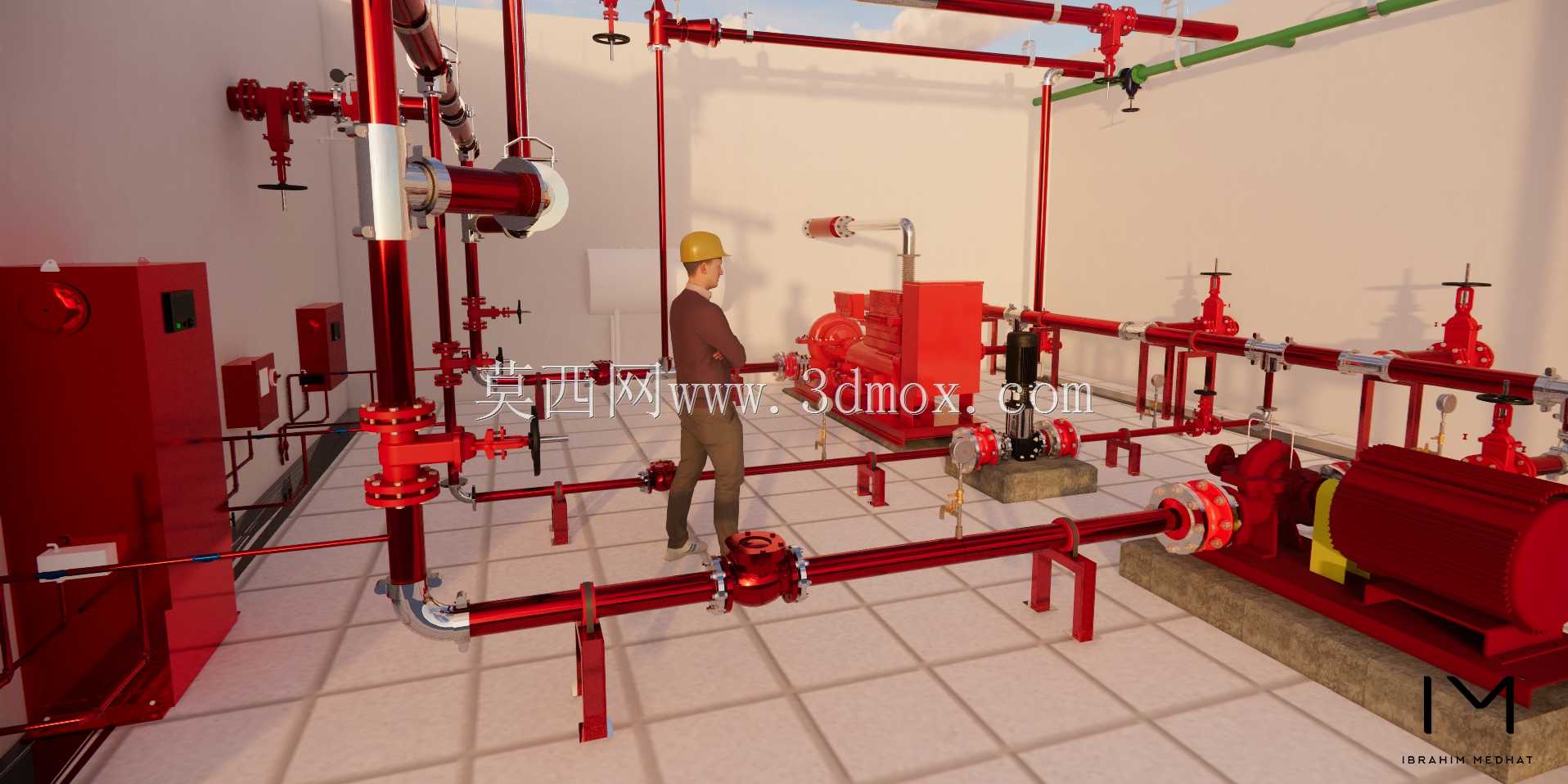

模型中还还原了泵房内的安全标识、巡检通道标识，控制柜前预留了操作与检修空间，柜面与泵组的距离满足电气安全操作距离要求，避免操作时误碰转动部件。管道上的压力表、水流指示器等仪表点位均设置在便于观察的位置，仪表安装方向与巡检路线匹配，日常巡检时无需攀爬或俯身即可读取参数。从功能特性来看，整套系统采用一用一备或两用一备的泵组配置，出水干管连成环状，保证任意一台泵故障时，备用泵可自动投入运行，环网供水可保证任意出水点的压力稳定，避免单点故障造成整个消防供水中断。

建模过程中对所有管道的转弯半径、法兰连接尺寸、阀门操作手柄的转动空间都做了精确还原，可直接导出管线综合剖面图用于施工下料，也可用于运维阶段的人员培训，帮助运维人员快速熟悉管路走向与阀门位置，缩短应急处置时的排查时间。针对泵房内常见的管线碰撞问题，建模阶段就提前校验了管道与结构梁、通风管道、电气桥架的位置关系，将所有碰撞点在设计阶段就完成调整，避免施工阶段的返工拆改。泵组的减震装置、进出口软连接的细节也做了完整呈现，可直观展示减震降噪的设计逻辑，为同类项目的泵房设计提供可参考的排布方案。
