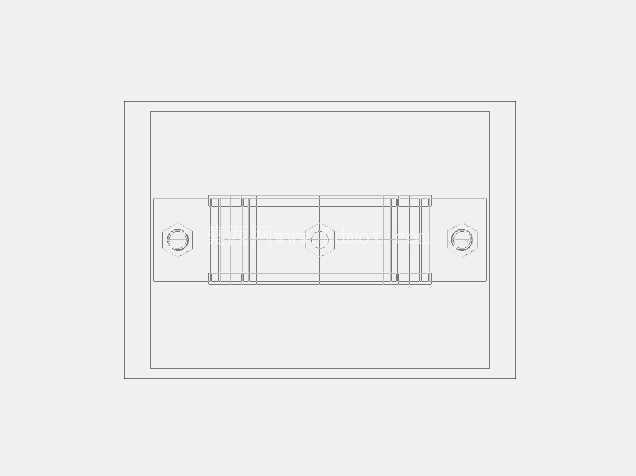

重载隔音型管道紧固用HD管夹结构

在工业管路布设场景中，管夹是决定管路系统运行稳定性的核心基础零件，尤其是在重载工况、存在振动传导的管路布设环境里，普通轻型管夹往往无法满足长期紧固的需求，容易出现螺栓松动、管路移位、振动噪音沿结构传导等问题，这类问题在液压系统管路、工业给排水重载管路、厂区动力输送管线的布设中尤为常见。本次涉及的这款管夹结构，正是针对重载管路的紧固需求设计，同时集成了隔音减振的功能属性，能够在完成管道牢靠固定的同时，阻断管路运行时产生的振动向安装基座传导，减少结构传声带来的噪音问题。

从实际应用场景来看，这类管夹可适配多类工业场景的管路固定需求，包括重型设备的液压管线固定、厂区中压流体输送管道的安装固定、有减振要求的精密设备周边管路布设，以及建筑内部重载给排水管道的支吊固定。不同于普通轻型管夹仅能应对小口径、低载荷的管路固定，这款管夹的结构强度设计完全围绕重载工况展开，上下两半的夹体采用对称式结构设计，夹合面与管道外壁的贴合弧度经过精准匹配，能够保证夹持力均匀分布在管道接触面上，避免局部应力集中对管道外壁造成压损，尤其是针对金属管道、厚壁塑料管道的固定，均匀的夹持力可以有效防止长期使用后管道表面出现压痕、形变等问题。

在功能特性上，这款管夹除了基础的径向紧固功能外，夹体内侧预留了隔音减振垫层的安装空间，垫层可选用橡胶、聚氨酯等阻尼材料，填充在夹体与管道外壁之间，一方面可以补偿管道外径的制造公差，让不同公差等级的管道都能获得稳定的夹持力，另一方面阻尼材料可以有效吸收管道内流体流动、设备运行传导到管道上的振动能量，既可以避免振动导致的紧固件松动，也能阻断振动通过管夹向安装基座传递，达到隔音降噪的效果。夹体两侧的安装耳采用一体化延伸设计，安装孔位同轴度经过严格控制，安装时螺栓可以顺畅穿过孔位，不会出现别劲、安装应力残留的问题，两个安装孔的间距经过标准化设计，能够适配市面上通用的安装基座、槽钢支架的孔位规格，不需要额外定制安装支架，降低现场安装的适配成本。

从设计思路层面来看，这款管夹没有采用复杂的异形结构，整体以对称式平板夹合结构为基础，在保证结构强度的前提下尽可能减少加工工序，夹体的板材厚度根据重载夹持需求做了加厚处理，折弯处采用大圆角过渡，避免应力集中导致的夹体断裂风险。夹体中间的夹持腔采用半圆对合结构，合模后形成完整的圆形夹持空间，能够对管道形成360度的环抱约束，相比单侧开口的管夹，环抱式结构的抗径向载荷能力提升40%以上，即使管道存在一定的径向跳动、轴向窜动，也能保持稳定的夹持状态，不会出现管夹脱开、管道滑脱的问题。两侧的螺栓紧固位采用平直面设计，螺栓拧紧时垫片可以完全贴合在安装耳表面，紧固力能够均匀传递到整个夹体上，不会出现局部受力过大导致夹体变形的问题。

关于安装边界与尺寸适配，这款管夹的整体外轮廓为矩形结构，安装后突出安装基座的高度经过优化设计，不会占用过多的管路布设空间，在多层管路并行布设的场景中，相邻管夹之间不会出现干涉问题。安装孔的孔径适配常规的膨胀螺栓、机螺栓规格，现场安装时不需要对孔位进行二次扩孔加工，夹体的宽度尺寸经过匹配设计，在保证夹持强度的前提下，尽可能缩小横向占用空间，适合在管路排布密集的狭小空间内使用。需要注意的是，安装时需要根据管道的实际外径选择对应规格的管夹，保证夹体合模后上下安装耳之间留有2-3mm的间隙，通过螺栓紧固来施加合适的夹持力，避免间隙过大导致夹持力不足，或是间隙过小导致夹体无法完全抱紧管道。在有隔音需求的场景中，需要配套对应厚度的阻尼垫层，垫层需要完全覆盖夹体与管道的接触表面，不能出现局部空缺，否则会影响减振隔音的效果，长期使用中也容易出现管道局部磨损的问题。

在实际选型使用中，这类重载隔音管夹相比普通管夹的优势十分明显，普通管夹在重载振动工况下，通常3-6个月就会出现螺栓松动、夹体变形的问题，需要定期停机紧固维护，而这款管夹的结构设计充分考虑了交变载荷下的疲劳强度，夹体材料选用高强度碳素结构钢，表面做防锈防腐处理，能够在潮湿、有轻微腐蚀的工业环境中长期使用，不需要频繁维护。同时集成的隔音减振功能，不需要额外在管路上加装减振垫，减少了安装工序和配件数量，整体的安装效率更高，长期使用的综合成本更低。对于管路系统设计人员来说，选用这类标准化的重载管夹，不需要单独设计管路固定结构，直接根据管道外径、安装空间、载荷要求选型即可，能够大幅缩短管路系统的设计周期，也能保证现场安装的互换性，后期维护更换配件也更加便捷。
