户外钢结构悬臂式遮阳棚结构设计

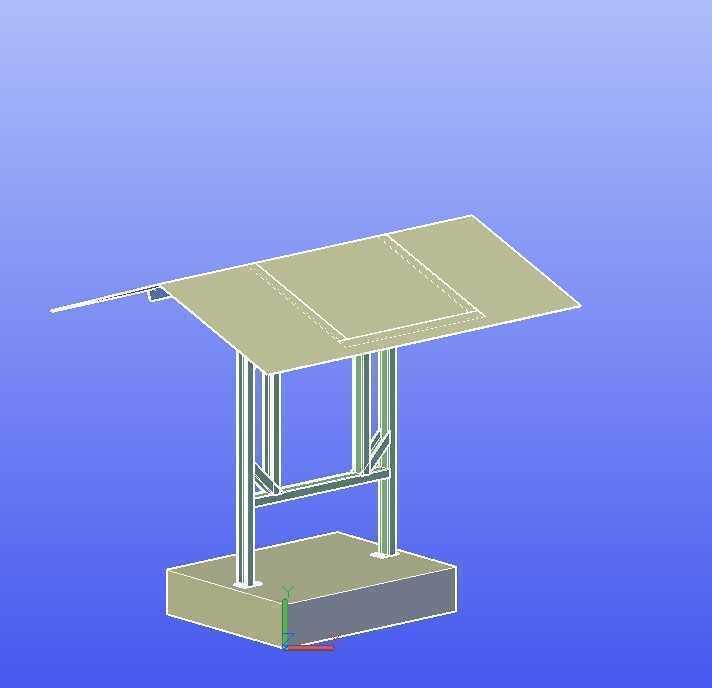

　　支撑部分采用双立柱并排的结构形式，立柱之间加设斜向支撑肋，抵消悬臂棚面带来的倾覆力矩，立柱底部与混凝土基座通过预埋螺栓刚性连接，基座的尺寸设计充分考虑了抗风载要求，在常规内陆地区的六级阵风荷载下，整体结构不会出现明显晃动或者连接部位应力集中的问题。设计过程中优先考虑了现场安装的便捷性，所有钢结构构件均采用标准化型材焊接成型，立柱与棚面框架的连接节点做了定位卡槽设计，现场安装时不需要反复调整对位，只需要通过螺栓紧固即可完成主体拼接，能大幅缩短户外施工的周期，减少高空作业的时长。这款户外悬臂式遮阳棚的结构设计，主要面向厂区人行通道、设备露天操作工位、园区临时等候区这类需要局部遮阳避雨的户外场景，区别于常见的双侧立柱支撑雨棚，单侧立柱加悬臂挑出的结构形式，能最大化释放棚下的通行与操作空间，不会因为立柱排布遮挡人员动线或者设备进出路径。从实际使用需求出发，棚面采用平直的矩形挑出设计，挑出长度覆盖常规单人操作位加双向人行通道的宽度，棚面边缘做了微斜的排水找坡，避免雨天积水在棚面形成荷载堆积，长期使用下不会因为积水负重出现棚面变形。

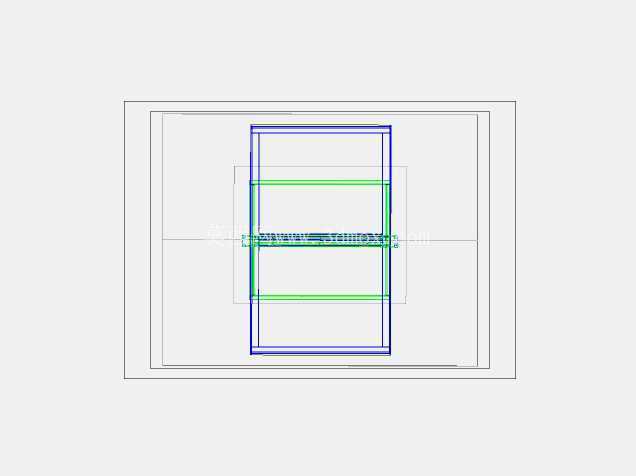

　　棚面框架的型材截面选型经过荷载验算，在满足自身承重、风载、积雪荷载的前提下，尽可能控制型材壁厚，避免整体结构过于笨重带来的运输、安装成本上升，同时框架表面预留了面板安装的压条槽位，不管是采用彩钢面板、阳光板还是耐力板，都可以通过配套压条直接固定，不需要额外在框架上钻孔破坏防腐层。从安装边界来看，这款遮阳棚的基座距离建筑外墙或者道路边缘需要预留不小于半米的操作空间，方便后期紧固螺栓以及做基座的防水处理，棚面的安装高度控制在两米八到三米二之间，既不会因为高度过低让高个子人员通行碰头，也不会因为高度过高导致遮阳避雨的效果打斜，正午时段的阴影覆盖范围能完全覆盖棚下的规划使用区域。

　　结构的斜撑布置没有采用常见的交叉斜撑形式，而是在立柱内侧设置三角斜撑直接连接棚面主龙骨，这样的设计不会在立柱外侧形成突出的构件，避免人员通行时被斜撑磕碰，同时三角支撑的传力路径更直接，棚面承受的竖向荷载可以通过斜撑直接传递到立柱根部，再分散到整个混凝土基座上，连接节点的应力分布更均匀，长期使用下节点焊缝不容易出现疲劳开裂。考虑到户外使用的防腐需求，所有钢构件在焊接完成后都需要做整体抛丸除锈，再喷涂户外专用防腐涂层，焊接部位需要做焊渣打磨后补涂防腐漆，避免焊缝位置率先出现锈蚀影响结构寿命。

　　棚面的外伸端没有设置额外的下拉支撑杆件，完全依靠悬臂结构自身的刚度保持平整，这样棚下区域没有任何多余的遮挡构件，不管是作为小型设备的临时防雨棚，还是作为人员进出的通道遮阳棚，都不会有构件干扰棚下的空间使用。在建模过程中，所有型材的交接位置都做了切角贴合处理，没有出现构件穿插或者缝隙过大的问题，连接螺栓的孔位都预留了合理的安装间隙，方便现场安装时调整误差，基座的预埋螺栓位置也做了定位标记，施工时只需要按照标记固定预埋板，就能保证立柱安装的垂直度符合要求，不需要后期反复校正。
