换热器用圆形法兰式管板结构设计

在石油炼化、化工生产、集中供热、核电常规岛等涉及热量交换的工业场景中，管壳式换热器始终是占比最高的换热设备类型，而管板作为这类设备的核心承压与换热管定位部件，其结构设计合理性直接决定整台设备的运行可靠性与使用寿命。本次呈现的管板采用圆形法兰式整体结构，区别于薄型焊接管板的设计逻辑，这类带螺栓孔分布的整体式管板多用于中高压工况的换热设备，可同时承担换热管固定、管程壳程分隔、设备端部法兰连接的多重功能，无需额外搭配配对法兰即可实现与管箱、壳程筒体的密封对接。

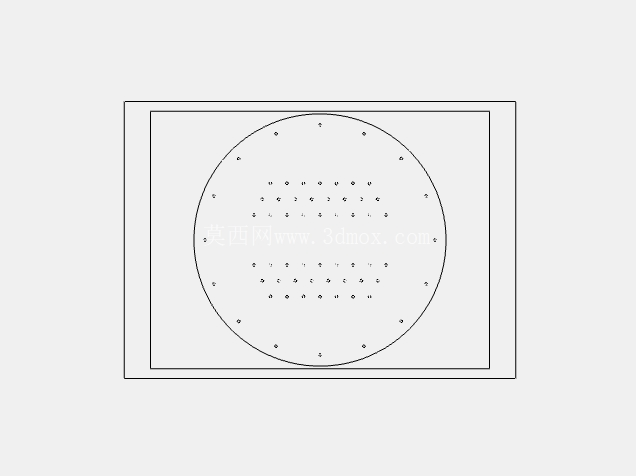

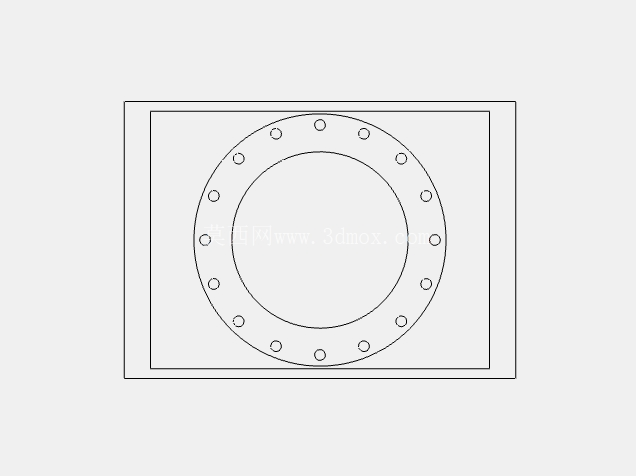

从实际使用场景来看，这类管板常应用于固定管板式换热器、U型管式换热器的端部固定位置，当设备运行时，管板两侧分别接触管程与壳程的不同介质，需要承受两侧介质的压力差带来的轴向载荷，同时还要承受换热管与壳体因温度差产生的热应力，因此螺栓孔的排布、管板本体的厚度设计都需要匹配对应工况的压力等级。图中可见管板沿圆周方向均匀分布了16个螺栓连接孔，这种等节距圆周排布的方式，能够保证法兰连接时各螺栓的预紧力均匀传递到密封面，避免局部应力集中导致密封垫片压溃或者泄漏，螺栓孔的中心圆直径需要与配对的管箱法兰、壳程法兰的螺栓孔参数完全匹配，安装时需采用对角顺序紧固螺栓，防止管板受偏载产生平面翘曲。

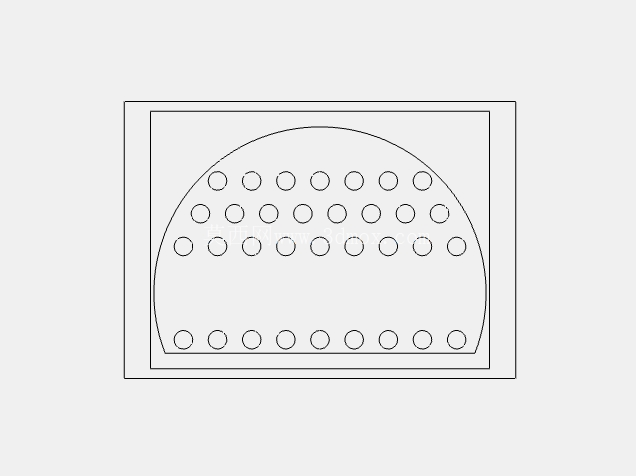

设计这类管板时，首先需要确定的是管板的有效密封面宽度，密封面通常采用突面结构，适配非金属缠绕垫片或者金属包覆垫片，满足中低压工况的密封需求。管板中心的大直径区域为换热管排布区域，换热管与管板的连接可根据工况选择强度焊、胀接或者胀焊结合的方式，管板上的换热管孔需要严格控制孔径公差与孔桥宽度，孔桥宽度偏差过大会直接削弱管板的结构强度，同时影响换热管的安装定位精度，若换热管安装偏斜，会直接导致壳程介质流动分布不均，降低整体换热效率。

从安装边界来看，这类管板的外径尺寸需要与壳程筒体外径、管箱法兰外径保持一致，避免安装时出现台阶错位，影响外部保温层的敷设；管板的厚度需要根据GB/T151规定的计算方法，结合设计压力、设计温度、换热管的支撑间距、管板与壳体的连接方式进行校核，既要避免厚度过大造成材料浪费与设备总重增加，也要防止厚度不足导致运行时管板产生过大挠曲变形，引发换热管拉脱、密封面泄漏等故障。在实际建模过程中，需要优先确定管板的基准轴线，所有螺栓孔、换热管孔的位置都以该轴线为基准进行圆周阵列，保证各特征的位置度公差符合设计要求，螺栓孔的沉孔结构需要匹配所选螺栓的头部尺寸，保证螺栓安装后头部不突出法兰平面，避免与外部管线、保温结构产生干涉。

不同于普通管道法兰，管板不需要在中心设置介质流通通道，整个中心区域都用于排布换热管，因此管板的平面度要求远高于普通法兰，通常密封面的平面度公差需要控制在0.1mm/100mm以内，防止密封垫片压缩量不均产生泄漏点。在化工装置的检修场景中，这类整体式管板的拆装也更为便捷，松开周向螺栓即可分离管箱与管束，不需要切割焊接连接部位，能够大幅缩短设备检修的停机时间，降低运维成本。针对存在温度差较大的工况，设计时还需要在管板上考虑设置膨胀节的连接位置，或者通过调整管板的柔性结构参数，缓冲热胀冷缩带来的应力载荷，避免管板与换热管的连接位置出现疲劳裂纹。
