AEM标准TEMA型管壳式热交换器结构

管壳式热交换器作为工业换热场景中应用占比最高的设备类型，在化工、能源、暖通、食品加工等多个领域承担着不同温度介质间的热量传递职能，本次呈现的AEM构型热交换器严格遵循TEMA标准设计，适配多数中低压工况下的液-液、汽-液换热需求。从实际应用场景来看，该类构型常被用于循环水冷却工艺段、工艺介质预热回路、冷凝回收系统中，相比其他非标换热设备，其标准化的接口与支撑结构能够大幅降低现场安装的适配成本，也便于后期运维过程中的易损件更换。

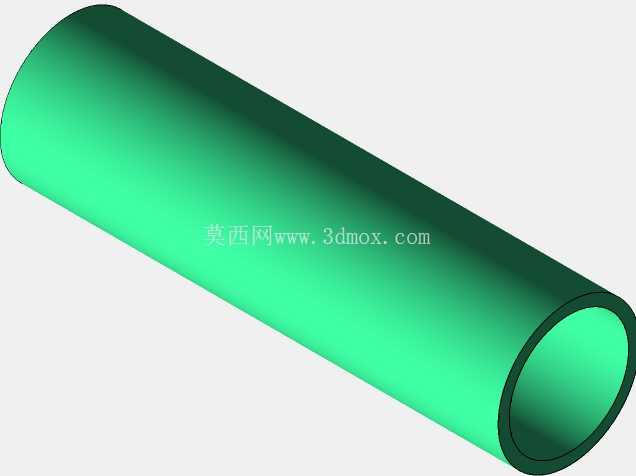

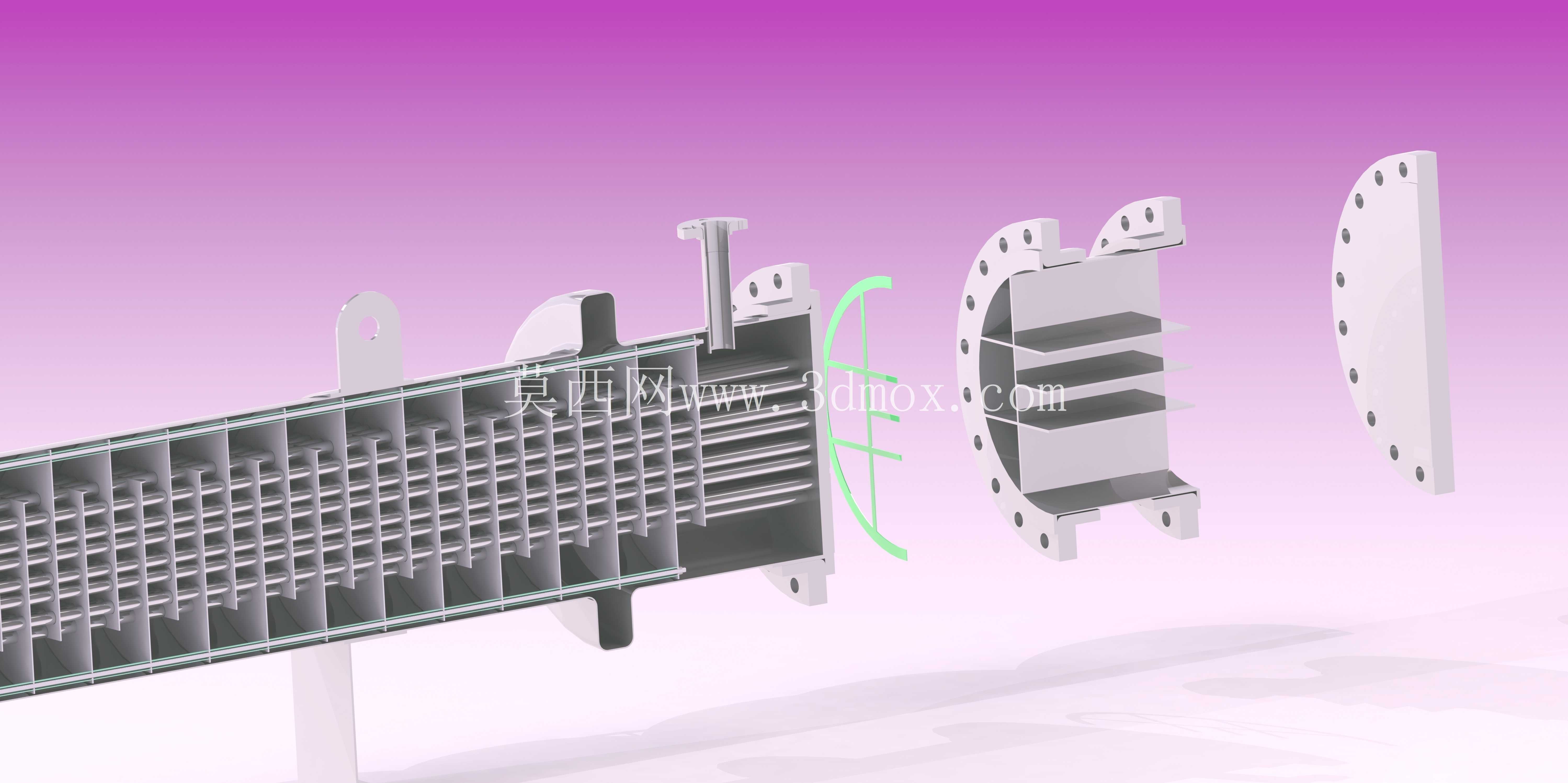

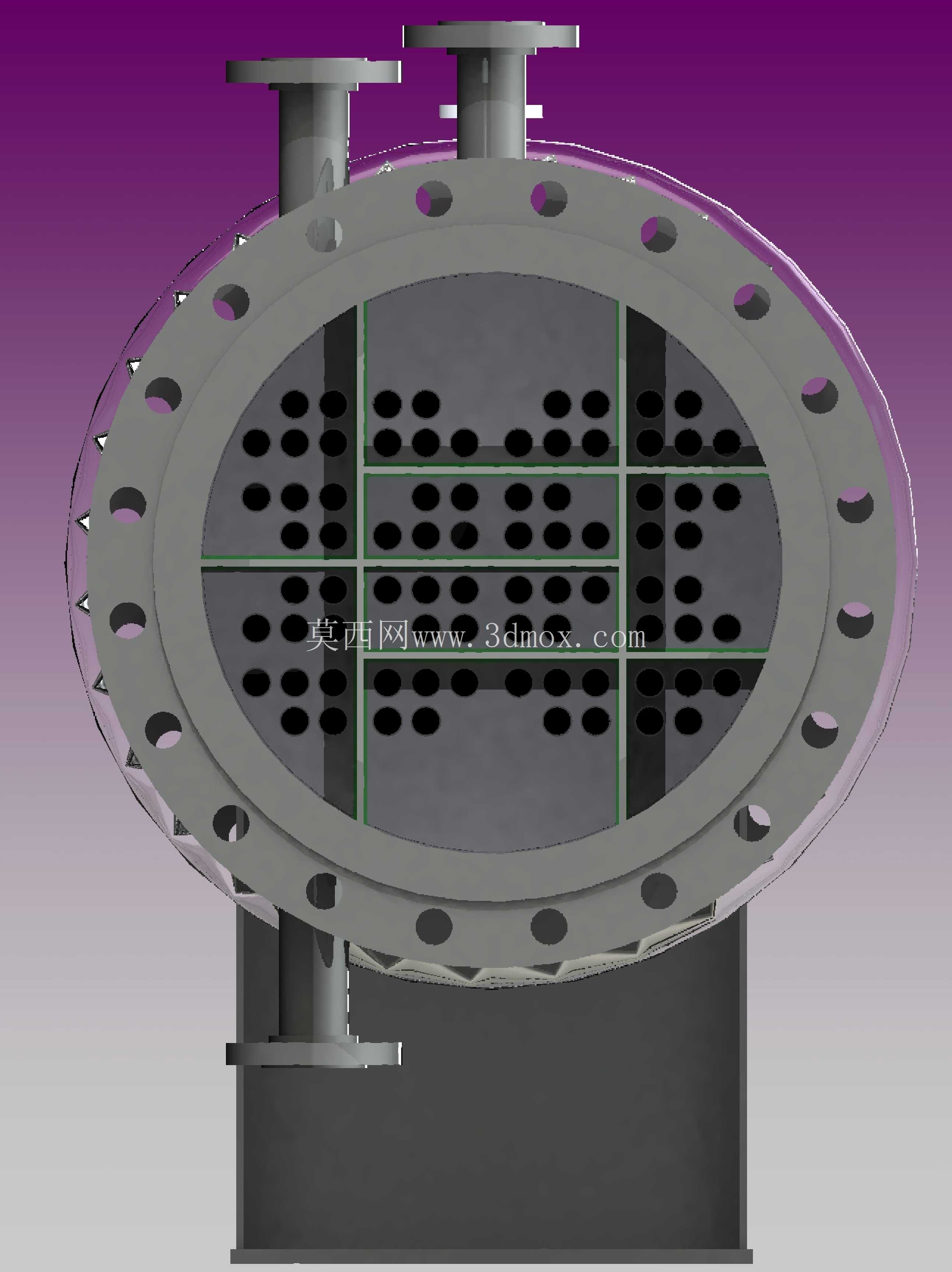

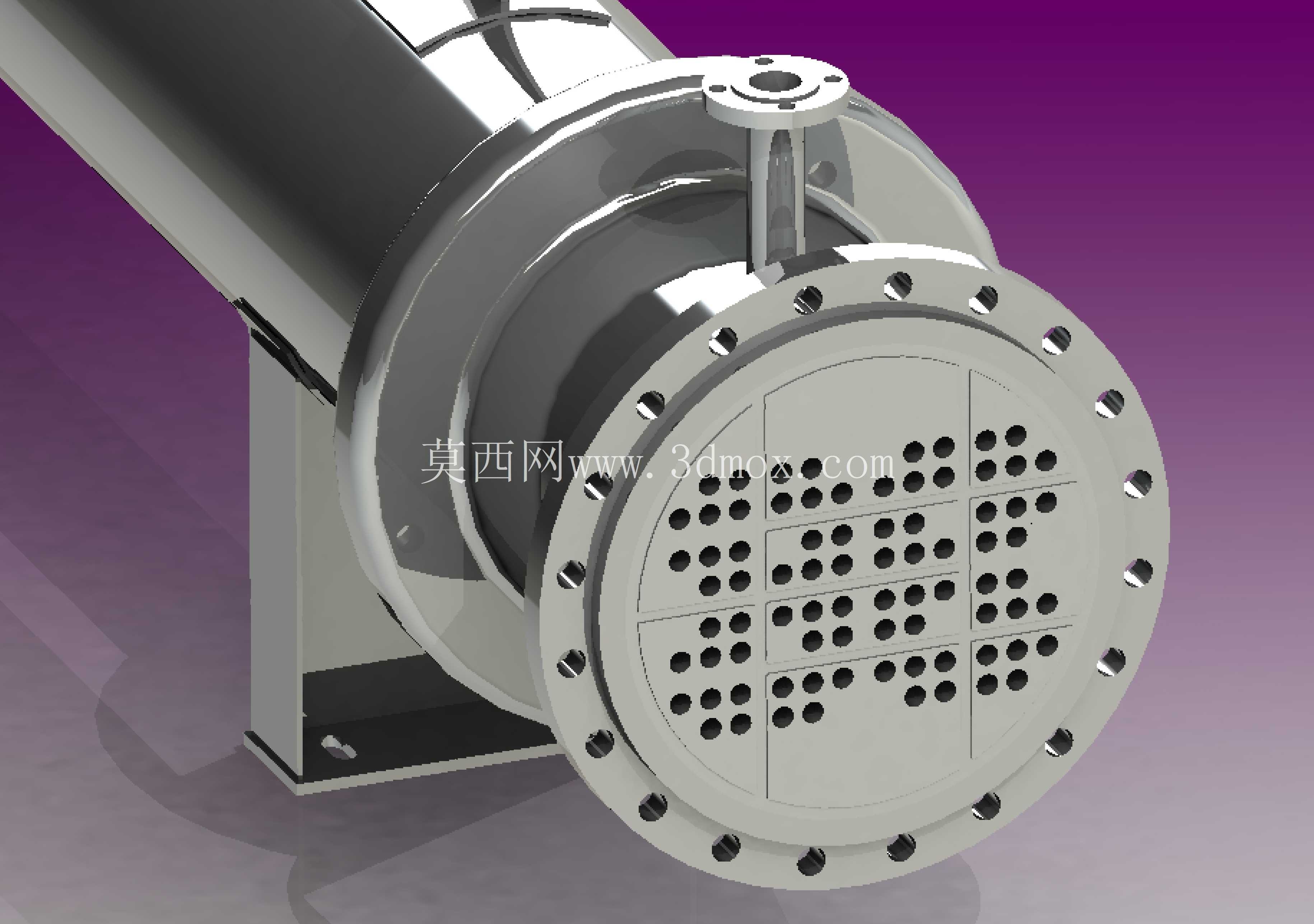

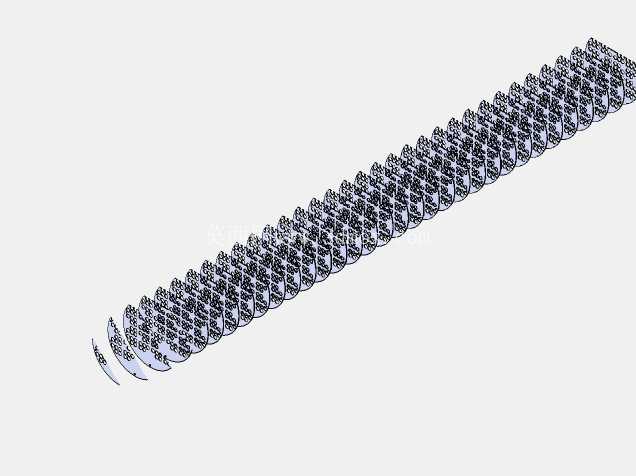

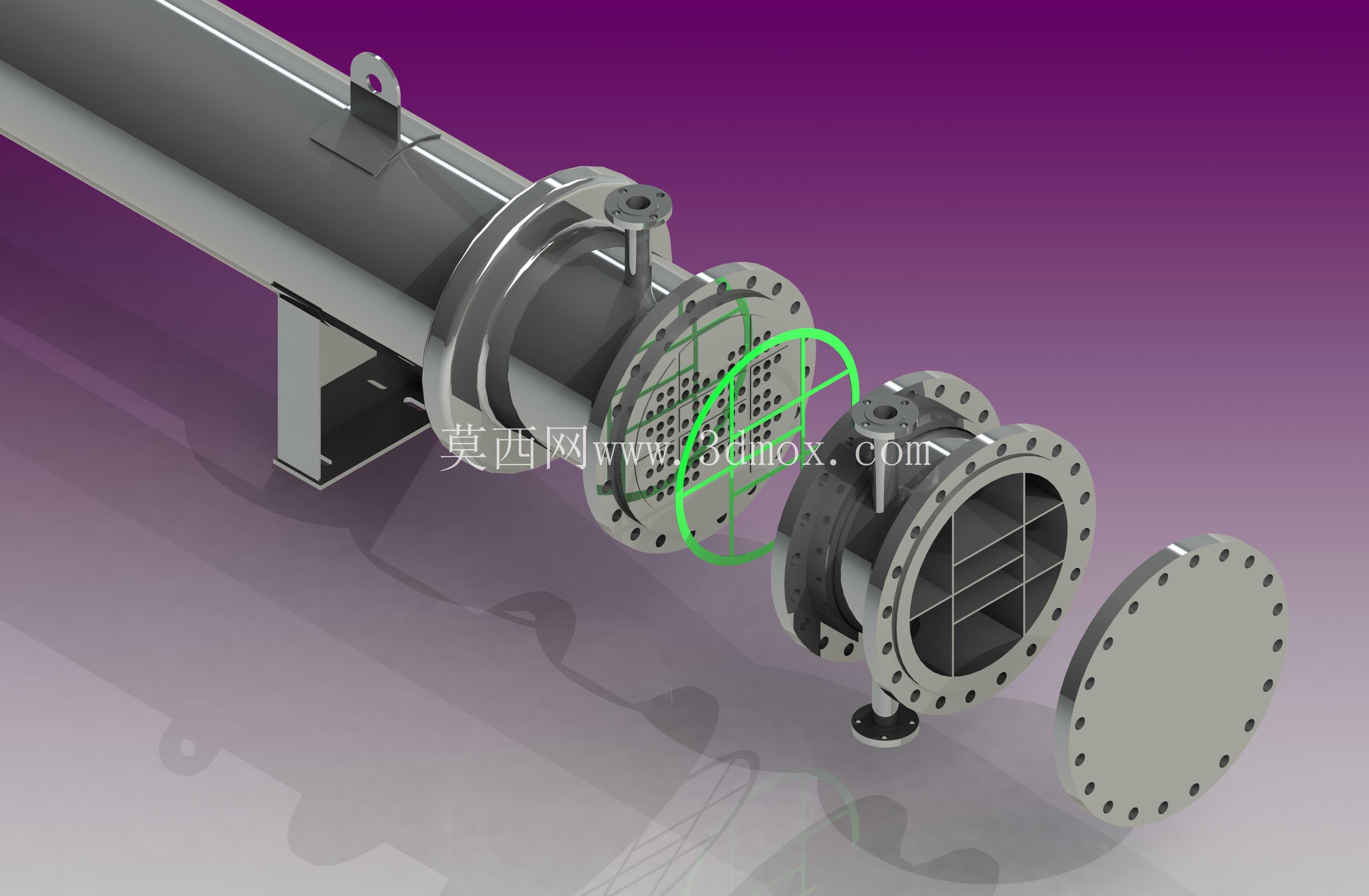

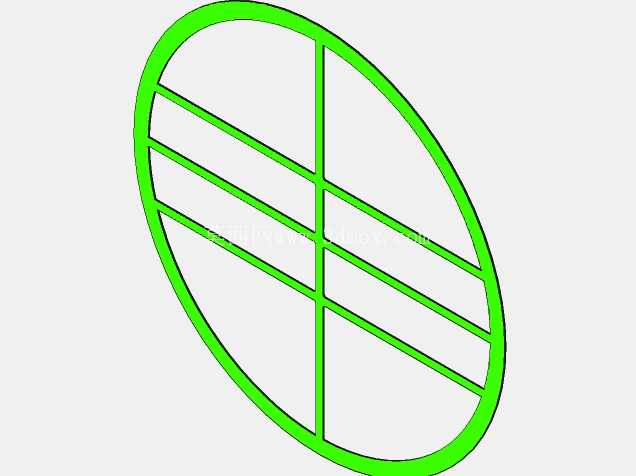

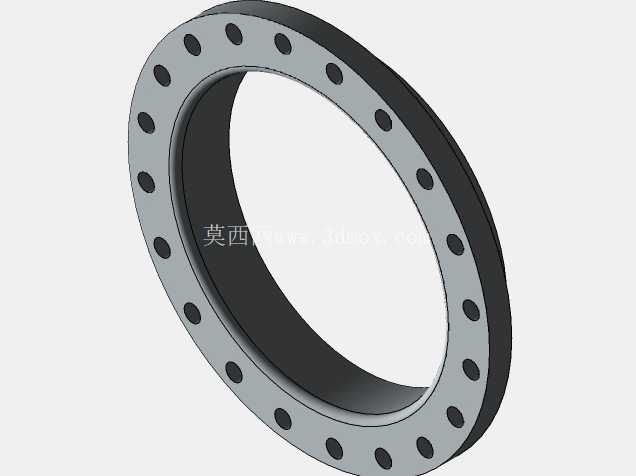

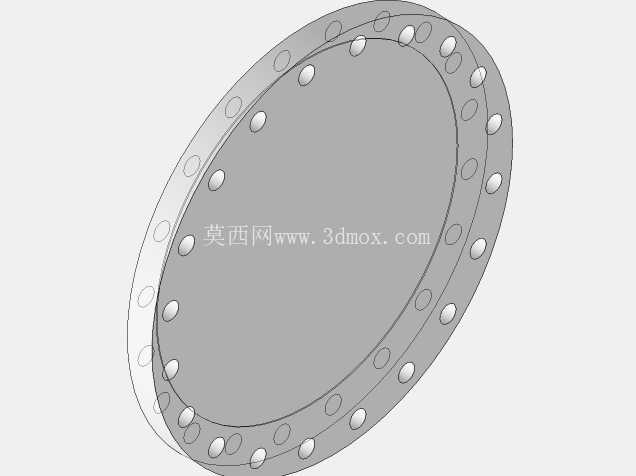

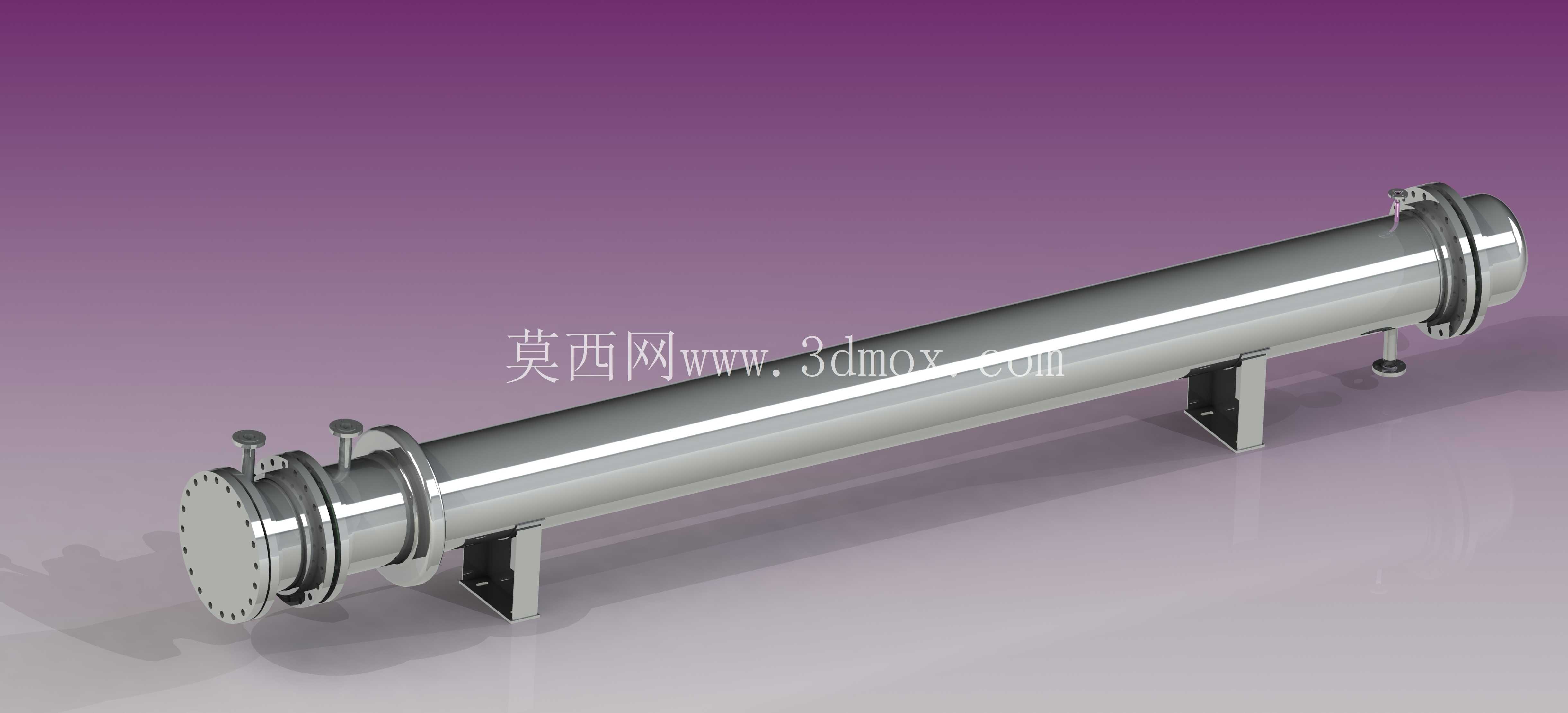

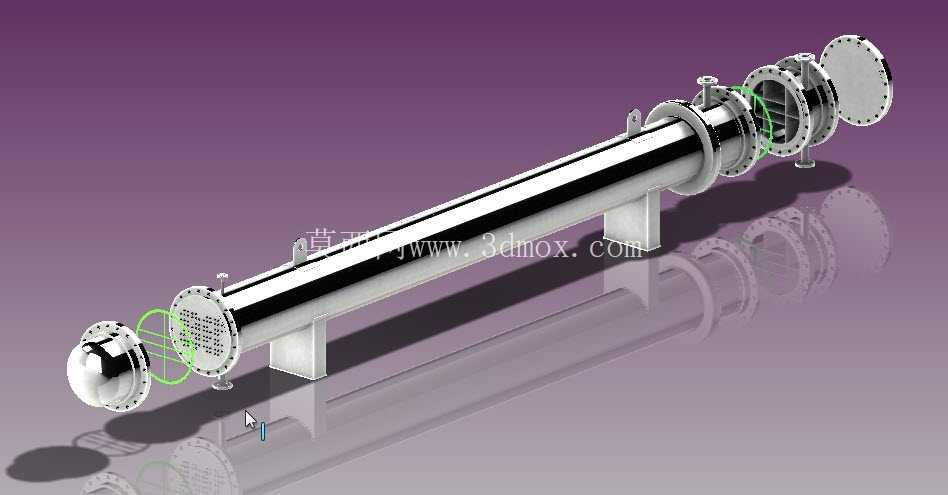

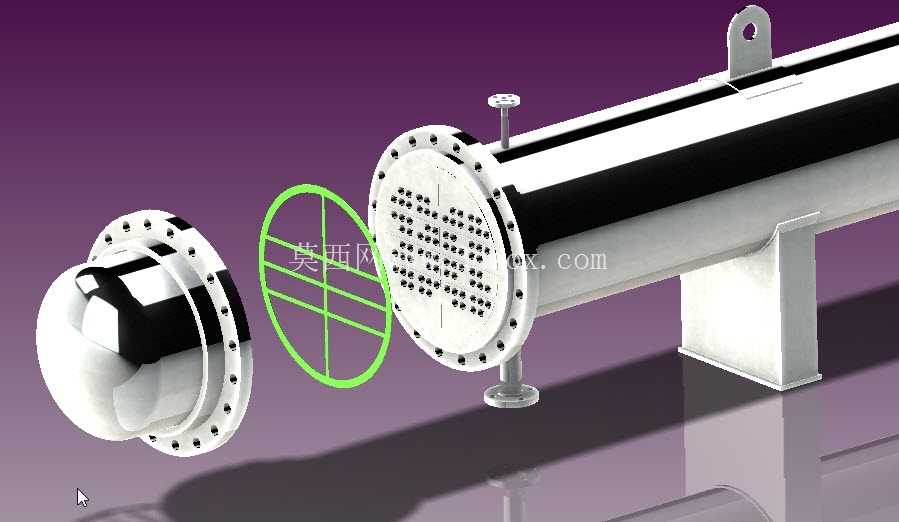

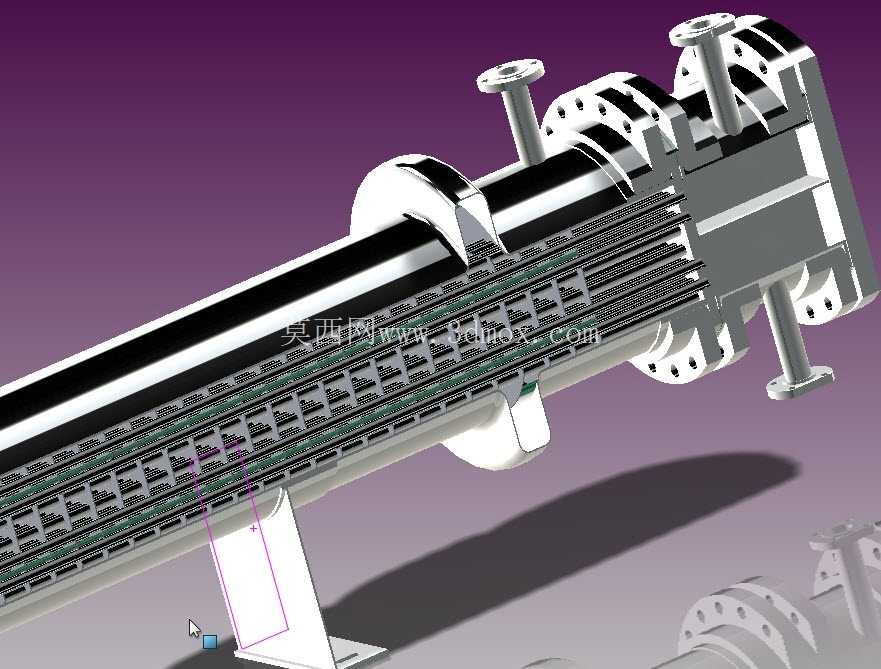

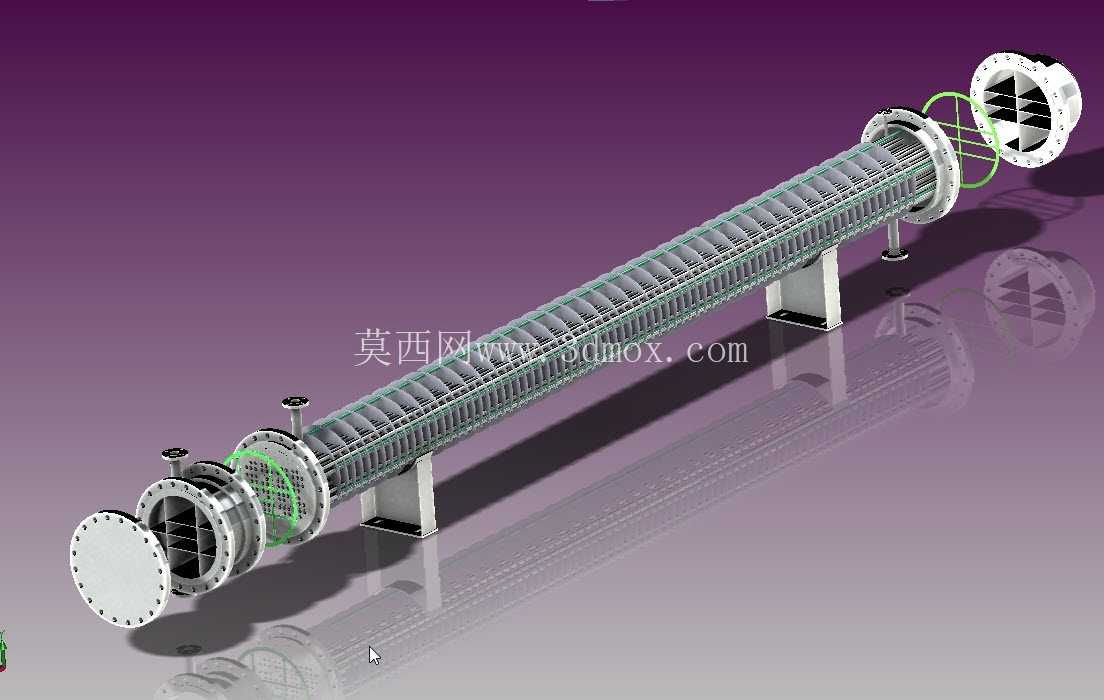

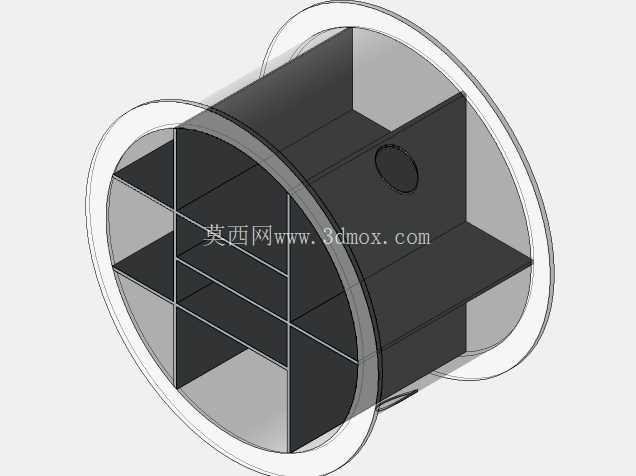

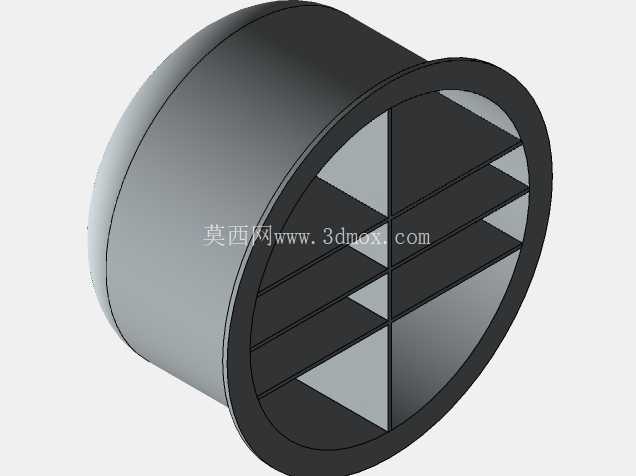

设备整体采用卧式单管程结构，主体由圆柱形壳体、两端管板、换热管束、封头及鞍式支座组成，壳体两端采用法兰连接结构，无需破坏主管道即可完成管束的抽拉检修，这一设计思路完全贴合连续生产场景下的运维需求——多数化工生产装置不允许长时间停机检修，可拆式结构能够将检修周期压缩至原有焊接结构的三分之一。换热管束沿壳体轴向平行排布，管板与壳体、封头的密封面采用凹凸面结构配合密封垫片，能够在1.6MPa级的工作压力下保持可靠密封，避免不同压力等级的介质发生串漏。

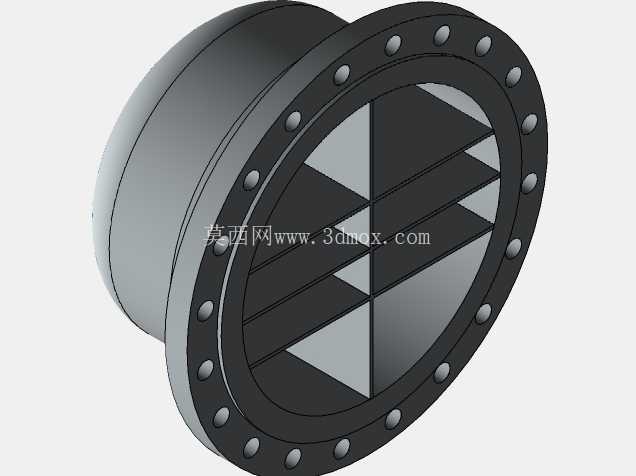

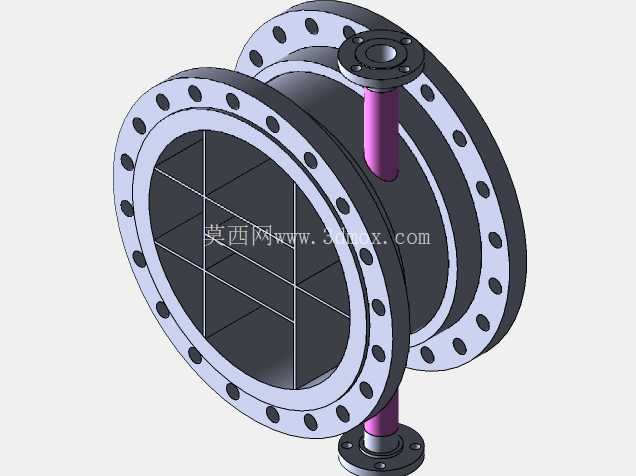

从功能特性来看，该构型的壳程与管程分别适配不同物性的介质流通，管程可走易结垢、腐蚀性较强的介质，便于后期通过封头拆卸完成管程内壁的清洗；壳程走换热系数较低的介质，壳体内壁未设置额外折流板的设计，能够降低壳程介质的流动阻力，适配大流量低压降的换热工况。两端封头处设置的排气、排液接口，能够在设备投用初期完成腔体内的空气排空，避免气阻影响换热效率，也可在停机检修时彻底排净腔体内残留介质，减少介质对内壁的腐蚀。

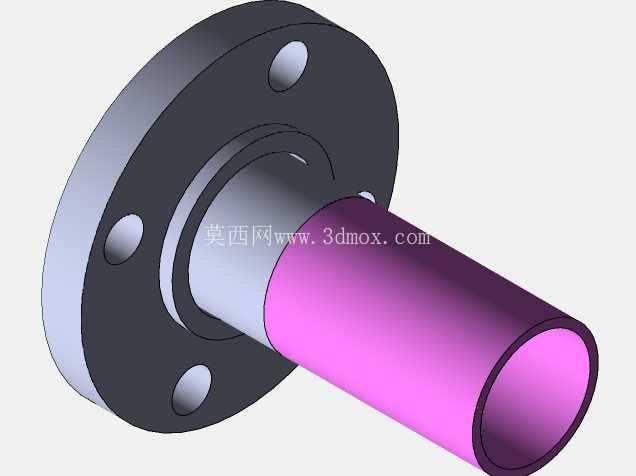

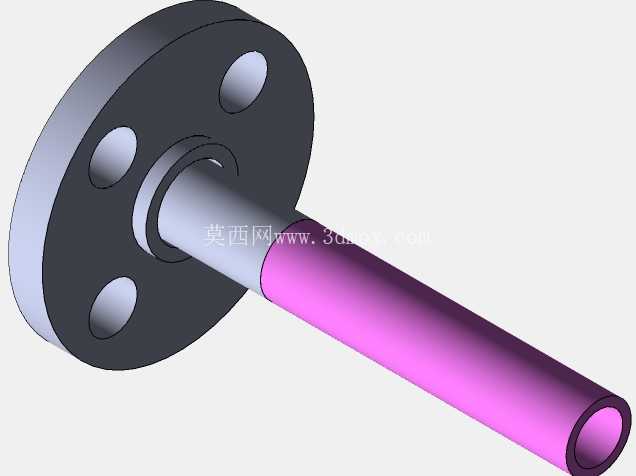

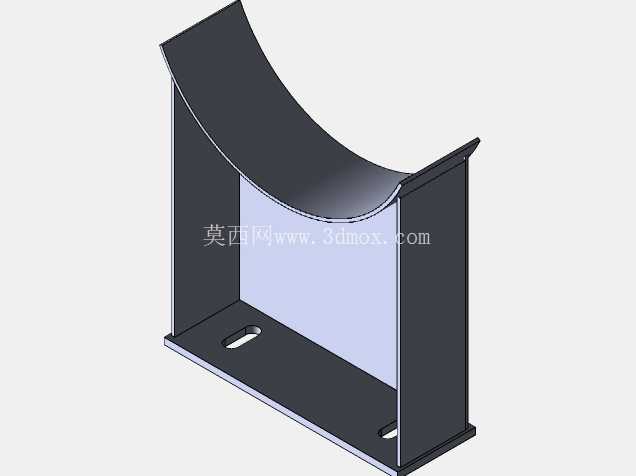

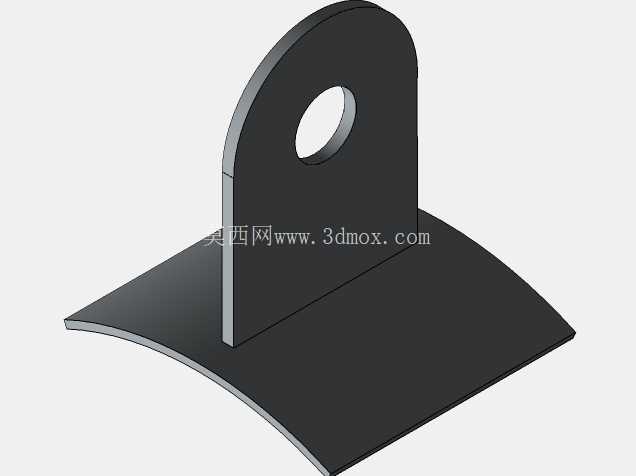

外形尺寸与安装边界方面，设备整体长径比控制在合理区间，既保证了足够的换热面积，也避免长径比过大导致的管束挠度超标问题。底部设置的两个鞍式支座，其中一个为固定支座，另一个为滑动支座，能够适配设备运行过程中因温度变化产生的热胀冷缩位移，避免壳体因热应力产生变形或焊缝开裂。支座的安装孔距、地脚螺栓规格均遵循通用化工设备安装标准，可直接适配多数钢结构框架、混凝土基础的安装要求，无需额外设计过渡连接件。两端的工艺管道接口采用标准法兰连接，法兰密封面形式、压力等级与同口径工业管道标准完全匹配，现场配管时无需单独制作异径接头或转换法兰。

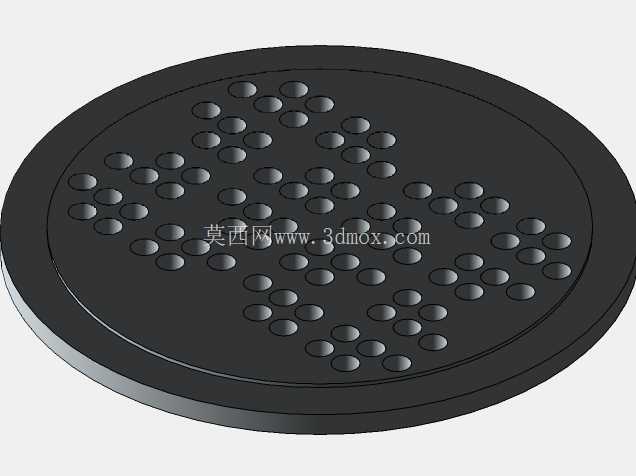

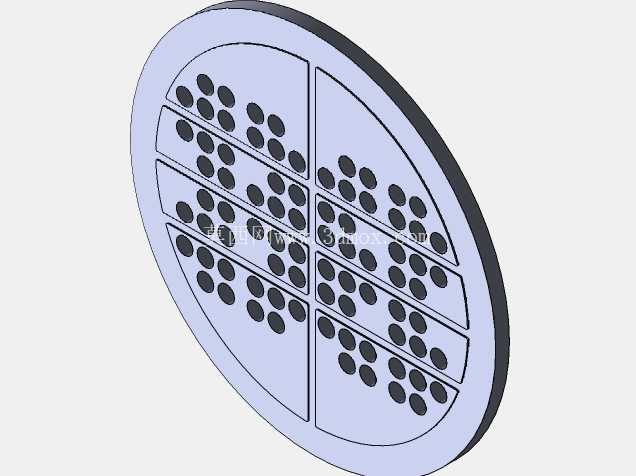

设计过程中，管板的厚度计算充分考虑了管程与壳程的压差载荷、换热管的支撑拉脱力，确保在极端水锤工况下管板不会发生变形，换热管与管板的连接采用强度胀加密封焊的形式，相比单纯胀接或焊接，能够同时承受更高的温度波动与压力冲击。壳体的圆度、直线度公差均控制在标准要求范围内，保证管束抽拉时不会发生卡涩，壳体外表面的支座焊接位置经过载荷校核，满水状态下支座处的局部应力远低于材料许用应力，不会出现支座变形或壳体局部凹陷的问题。
