一英寸三件式球阀结构三维设计

　　在化工流体输送、市政给排水、中小型制程管路的现场改造与新线搭建场景里，手动截断阀的选型往往直接决定后期运维的拆装效率，一英寸通径的三件式球阀，恰好适配DN25规格的中小口径管路，是车间支路、设备进出口端最常用的截断类阀件。从结构设计逻辑来看，三件式阀体的拆分思路完全围绕现场运维需求展开，区别于两片式阀体必须沿管路轴向挪动才能拆卸阀芯的局限，三件式结构将阀体拆分为中间阀芯容纳段与两端连接段，检修时只需松开两端连接螺栓，即可直接取出中间的阀芯组件完成密封件更换、阀芯清洁作业，无需拆解两端管路的法兰连接，能大幅缩短产线停机维护的时间，这也是该结构阀件在频繁需要检修的制程管路中被广泛选用的核心原因。从功能特性上看，该阀采用90度旋转启闭的结构设计，手动操作时只需将手柄扳动四分之一圈即可完成全开或全关动作，相较于闸阀、截止阀的多圈旋转操作，启闭响应速度更快，且全开状态下流道与管路通径完全对齐，介质流经时的流阻极低，不会出现明显的压力损失，既适用于水、油品等常规流体的通断控制，也可适配部分带轻微颗粒的介质输送场景，不会出现闸阀常见的闸板卡槽、截止阀的密封面冲蚀过快问题。

　　在外形尺寸与安装边界的设计上，一英寸规格的该类球阀严格匹配对应通径的法兰连接尺寸标准，两端法兰的螺栓孔位、密封面凸台尺寸完全适配同压力等级的管路法兰，安装时无需额外加工过渡连接件，直接对齐孔位穿入螺栓紧固即可完成装配；整体轴向安装长度控制在合理区间，不会在紧凑的管路布局中占用过多安装空间，顶部手柄的旋转半径也做了适配性优化，即使在管路并排布置的狭窄空间内，扳动手柄时也不会与相邻管路、支架产生干涉。

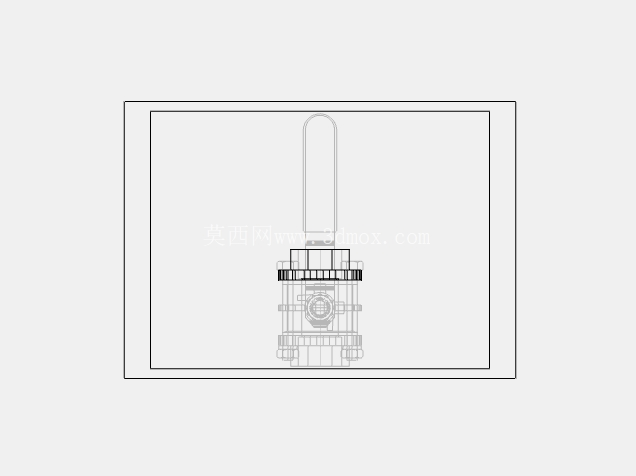

　　从建模细节的还原度来看，该三维结构完整呈现了三件式球阀的全部装配关系：中间阀体与两端端盖的定位止口做了清晰的结构表达，止口处的密封槽位置、尺寸完全匹配实际O型圈的安装需求，能避免装配后出现介质外漏的问题；阀芯部分的球体与阀杆的连接结构、阀杆处的填料密封腔结构都做了准确还原，填料压盖的螺栓调节结构也完整呈现，实际装配时可通过调整压盖螺栓的压紧力来调节阀杆处的密封松紧，避免阀杆转动时出现外漏；底部的阀杆定位结构、球体的密封阀座安装槽都按照实际加工尺寸做了建模还原，可直接用于装配干涉检查、安装空间校核，也可作为阀件选型时的结构参考，帮助设计人员提前预判管路布局中是否存在安装冲突，避免现场施工时出现尺寸不匹配的问题。

　　在实际工程应用中，这类一英寸三件式球阀常被安装在泵组进出口、换热设备支路、计量仪表前端的位置，既可以作为长期开启的通路截断阀，在设备检修时快速切断上下游介质，也可作为日常操作的通路开关，配合管路的流量调节需求做启闭操作；其金属阀体的结构强度可满足常规16公斤级的管路压力需求，适配大多数工业现场的中低压管路工况，手动操作的结构无需额外配置气动、电动执行机构，采购与维护成本更低，对于没有自动化控制需求的支路管路来说，是性价比极高的阀件选型方案。建模过程中对各零件的装配公差也做了合理的预留，比如止口配合的间隙、阀杆与填料腔的配合间隙、球体与阀座的配合余量都按照实际机械加工的公差范围做了设定，导出的工程图可直接用于零件加工的尺寸参考，也可用于装配工艺的编制，帮助生产人员明确各零件的装配顺序与配合要求，减少装配过程中的试错成本。
