1英寸Zurn型锤式阻风门结构设计

在民用建筑给排水、商用暖通供水、工业流体输送管路系统中，水锤效应是长期困扰管路运维的典型问题——当管路内流体因阀门快速启闭、泵组启停出现流速骤变时，流体惯性会产生数倍于工作压力的瞬时冲击压强，轻则造成管路振动异响、接口渗漏，重则导致管壁破裂、阀门阀瓣损坏、仪表失准，这类冲击损伤在高层供水、消防喷淋系统、冷热循环水系统中出现的频次尤其高。本次呈现的1英寸规格锤式阻风门，本质是活塞式水锤吸纳器的一种衍生结构，核心作用就是在管路压力出现瞬时波动时，通过内部可动结构的位移缓冲吸纳冲击能量，避免冲击压强直接作用在管路及附属设备上。

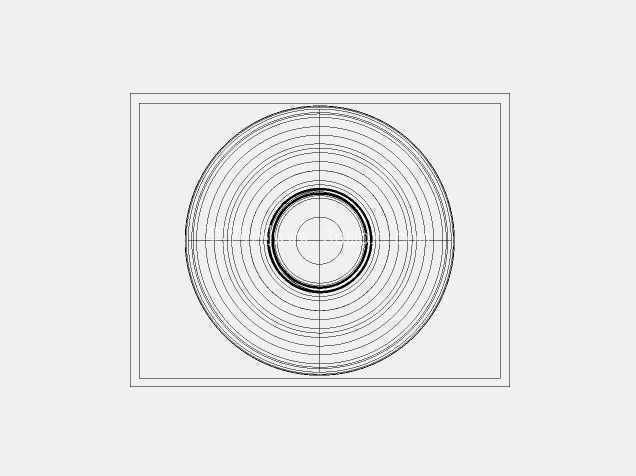

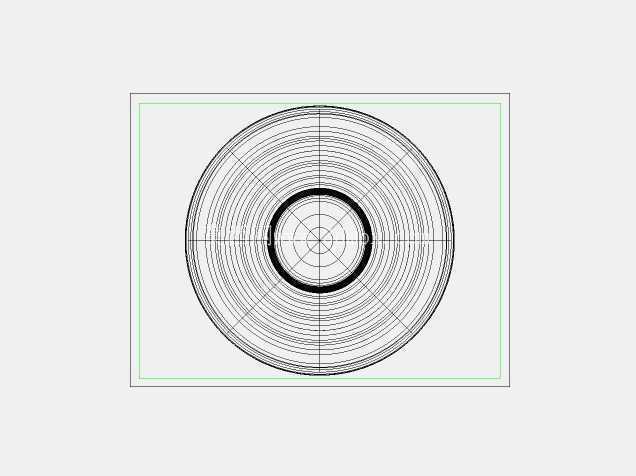

从结构设计逻辑来看，这款产品采用了上下分体式的金属壳体结构，上部为冲压成型的椭圆形封闭容腔，壳体采用不锈钢材质一体拉伸成型后与下部基座焊接密封，容腔内部预置了带复位弹性件的活塞阻尼结构，当管路内出现瞬时高压冲击时，流体压力会推动活塞克服弹性件阻力向上位移，将瞬时高压的能量转化为弹性件的压缩势能，同时容腔内的密闭气腔会进一步缓冲压力波动，当管路压力回归正常工作区间时，弹性件推动活塞复位，整个缓冲过程无需人工干预，可实现全生命周期的自动响应。下部基座采用外螺纹连接结构，螺纹规格匹配1英寸NPT管螺纹标准，螺纹段长度经过精准核算，既保证安装时的旋合深度满足管路密封的强度要求，又不会因旋入过长挤占内部流道的通流面积，基座与上部容腔的焊接位置做了圆弧过渡处理，避免应力集中导致的焊接部位疲劳开裂，整体外壳表面做了钝化处理，可适应潮湿、弱腐蚀的管路安装环境。

从安装边界来看，这款产品的整体高度控制在110mm左右，上部椭圆形容腔的最大直径约75mm，安装时仅需要在管路靠近阀门、泵组出口等易产生水锤的位置预留对应径向空间即可，无需额外的固定支架，直接通过下部外螺纹与管路内螺纹接口旋合连接，安装时可根据管路走向调整容腔的朝向，只要保证活塞运动方向与管路轴线垂直即可正常发挥缓冲作用，不会因为安装角度偏差影响阻尼效果。在实际选型应用中，这类1英寸规格的锤式阻风门通常适配DN25公称通径的供水管路，可覆盖最高1.6MPa的工作压力区间，能够吸纳瞬时峰值不超过4MPa的水锤冲击，在高层住宅的入户供水支管、商用建筑的卫生间给水支管、小型换热机组的循环水管路中应用十分广泛。

不同于传统的气囊式水锤消除器，这款锤式结构的阻风门没有橡胶气囊这类易老化的易损件，内部活塞采用金属与耐磨密封件组合的结构，密封件的耐温范围覆盖-20℃到120℃，既可以在常温供水管路中使用，也可以在低温供暖、高温热水循环管路中稳定工作，不会因为长期的温度交变出现密封失效问题。在流道设计上，下部基座的内流道采用了等径通孔设计，没有额外的节流结构，不会对管路的正常通流造成额外的阻力损失，正常通水状态下的压损不到0.01MPa，几乎不会影响管路的正常供水效率。在建模过程中，需要重点关注上部容腔的拉伸成型工艺合理性，壳体的壁厚保持均匀2mm，既保证壳体能够承受瞬时高压冲击，又不会因为壁厚过大造成材料浪费；螺纹段的牙型公差需要符合NPT螺纹的密封标准，建模时要预留足够的螺纹密封余量，避免实际加工后出现螺纹配合过松或过紧的问题；内部活塞的运动行程需要控制在15mm以内，既要保证足够的缓冲吸纳容积，又要避免行程过长导致活塞复位滞后，影响连续水锤冲击下的缓冲效果。

在实际工程应用中，这类锤式阻风门通常安装在快闭阀门的上游侧、水泵出口的止回阀下游侧、用水点的支管前端位置，能够有效降低水锤冲击产生的管路振动，减少管路接口因为长期振动出现的渗漏问题，同时还能保护管路上安装的压力表、流量计等精密仪表，避免瞬时高压冲击造成仪表损坏。相较于其他结构的水锤消除装置，这款产品的结构更加紧凑，安装所需的空间更小，没有外露的活动部件，后期运维过程中不需要定期调整或加注密封介质，安装完成后即可长期稳定工作，非常适合在安装空间局促、后期运维不便的管路场景中使用。建模时还需要注意上部容腔与下部基座的焊接位置的结构处理，焊接处的内外侧都做了圆弧过渡，既可以提升焊接部位的结构强度，也能避免焊接毛刺残留对内部活塞运动造成卡滞，整体结构没有复杂的异形曲面，所有部件都采用常规的机加工、冲压工艺即可生产，加工难度低，量产一致性容易保证。
