16mm规格ss316材质法兰连接储罐结构设计

在中小流量流体输送、实验室试剂存储、小型化工工段缓冲、洁净流体中转这类场景里，小通径承压储罐的密封可靠性、材质耐蚀性往往是整套管路系统稳定运行的核心前提，本次设计的16mm通径ss316储罐，正是针对这类小容积、高耐蚀要求的工况做的结构适配。从实际使用场景来看，这类小尺寸储罐不会用于大宗物料存储，更多是嵌入在成套流体设备的管路节点中，比如半导体清洗工段的化学药剂缓冲、食品级流体管路的稳压缓存、实验室小型反应装置的物料暂存，或是户外小型水处理设备的中间储液单元，这类场景的共性是安装空间紧凑、输送介质多带有一定腐蚀性、对连接部位的密封泄漏率要求极高，同时储罐本身不需要过大容积，通径匹配16mm的外接管路即可满足流量需求。

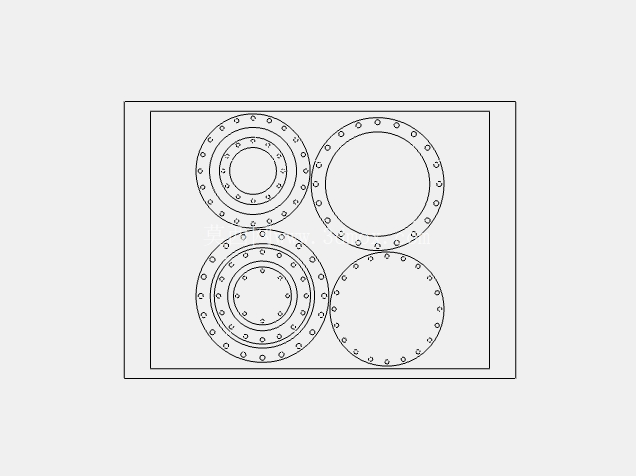

设计过程中最先确定的是材质选型，ss316不锈钢因添加钼元素，在耐氯离子腐蚀、耐酸碱介质侵蚀的表现上远优于常规304不锈钢，针对弱酸弱碱工况、沿海高湿环境下的使用需求，全罐体采用ss316材质加工，能有效避免长期使用过程中的罐体点蚀、焊缝腐蚀问题，减少后期维护更换的频次。结构上采用法兰连接的快开式端盖设计，从图纸中可以看到罐体配套的两组法兰结构，分别对应带中心通孔的连接法兰与盲板法兰，法兰端面的螺栓孔沿圆周均布，匹配16mm通径对应的法兰螺栓规格，安装时通过周向均匀锁紧螺栓，配合密封垫片即可实现端面的静密封，这种结构相比焊接式端盖，更方便后期打开罐体做内部清洁、滤芯更换或是内部构件检修，适配需要定期清理内部残留介质的使用场景。

尺寸边界上，罐体的外接法兰通径严格匹配16mm管路标准，法兰的外圆直径、螺栓孔分布圆直径、螺栓孔数量与孔径都参照对应压力等级的法兰标准做参数匹配，保证能直接和市面上标准的16mm管路法兰、阀门法兰直接对接，不需要额外做转接件加工，降低现场安装的适配成本。罐体本身的筒身段采用等径直筒结构，两端法兰和筒身的连接采用全焊透结构，焊接后做焊缝打磨与钝化处理，避免焊缝位置出现腐蚀薄弱点；端盖分为两种结构，一种是带中心16mm通孔的法兰端盖，用于对接进出液管路，另一种是无通孔的盲板法兰端盖，用于罐体的端部密封，用户可以根据实际管路走向选择端盖的安装位置，灵活调整进出液口的方向。

从安装适配的角度考虑，整个储罐的外轮廓尺寸控制得非常紧凑，法兰外圆没有多余的突出结构，安装时既可以通过法兰螺栓直接固定在管路节点中，也可以配套简易的安装支架做罐体支撑，不会占用过多的设备安装空间。密封结构设计上，法兰端面预留了标准的密封垫片安装槽，既可以适配非金属平垫片，也可以适配金属缠绕垫片，用户可以根据实际使用的介质特性、工作压力温度选择合适的密封件，不需要对法兰端面做二次加工。在结构强度校核层面，针对ss316材质的屈服强度，结合小通径储罐常用的0.6-1.6MPa工作压力区间，筒身的壁厚、法兰的厚度都做了对应的冗余设计，既不会因为壁厚过薄导致承压变形，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，兼顾结构强度与轻量化需求。

实际建模过程中，法兰上的螺栓孔采用圆周阵列特征生成，严格保证每个螺栓孔的位置度误差控制在标准允许范围内，避免现场安装时出现螺栓无法穿入的问题；法兰端面的密封面粗糙度要求、筒身内壁的粗糙度要求都在模型特征里做了对应标注，方便后续加工时明确工艺要求。针对洁净工况使用的需求，筒身内壁和法兰密封面都做了圆弧过渡处理，没有直角死角，避免介质残留堆积，方便清洗时冲净内部残留，满足食品、医药、半导体这类对洁净度有要求的行业使用标准。不同于大型储罐的设计思路，这类小通径储罐的设计核心不在于大容积存储，而在于和管路系统的适配性、密封可靠性以及耐蚀性，每一处结构细节都围绕小空间安装、低泄漏率、长周期耐蚀使用的需求做优化，不管是用于设备配套还是管路改造，都能直接提取模型参数做工程图输出，减少重复建模的工作量。
