碳钢法兰配HDPE背衬环管道连接组件

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，法兰连接是实现管道分段对接、设备端口接驳的核心结构形式，这套搭配HDPE背衬环的碳钢法兰组件，正是针对非金属管道与金属管路、泵阀设备端口连接的适配需求开发的结构方案。实际工程应用里，HDPE材质管道因耐腐蚀性强、内壁摩阻小、重量轻的特性，在腐蚀性介质输送、埋地管线项目中应用占比逐年提升，但HDPE管材本身刚度不足，直接与金属法兰对接时，螺栓锁紧过程中极易出现管材端面压溃、密封面变形泄漏的问题，这套组件通过在HDPE管端预置背衬环的结构设计，完美解决了非金属管道法兰连接的受力缺陷。

　　从结构设计逻辑来看，碳钢法兰部分采用标准凸面法兰结构，螺栓孔中心圆、密封面凸台尺寸完全匹配对应压力等级的国标法兰参数，可直接与同规格的金属管路、阀门、泵体端口实现互换对接，无需额外加工过渡连接件；法兰基体采用碳钢材质加工，兼顾结构强度与成本控制，表面做防锈处理应对户外、潮湿工况的腐蚀影响。HDPE背衬环采用与管材同材质的高密度聚乙烯加工，环体内侧设置与管材外径匹配的承插坡口，安装时可通过热熔焊接方式与HDPE管端形成一体化结构，背衬环的端面加工精度控制在0.2mm以内，确保与碳钢法兰密封面贴合时无局部间隙；背衬环的厚度经过受力校核，在螺栓额定锁紧力矩下，环体的压缩变形量控制在密封所需的弹性范围内，不会出现过度压缩导致的密封失效，同时能将螺栓的锁紧力均匀传递到管材端面，避免管材局部应力集中出现开裂。

　　在安装边界尺寸上，这套组件的法兰外径、螺栓孔数量与孔径、密封面直径完全对应公称压力1.6MPa等级的标准法兰参数，设计时预留了足够的螺栓操作空间，安装时无需使用特殊工装，采用普通扭矩扳手即可完成锁紧作业；背衬环的承插深度根据管材公称直径做了对应匹配，公称直径100mm规格的承插深度为50mm，确保热熔焊接后有足够的结合强度，承受管路内压产生的轴向推力时不会出现脱开问题。

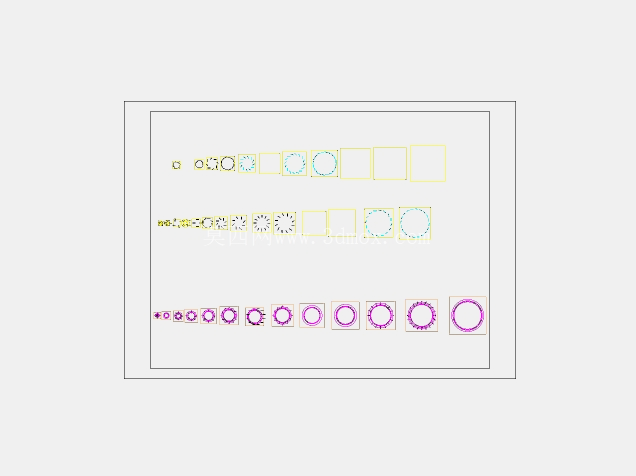

　　实际工况使用中，这套组件可适配-10℃到60℃的流体介质输送场景，无论是清水、弱酸碱腐蚀性流体还是市政污水输送管路，都能保证长期密封可靠性；相比传统的金属法兰翻边连接结构，HDPE背衬环与管材同材质的特性，避免了不同材质热膨胀系数差异导致的温度变化泄漏问题，在昼夜温差大的户外管路、埋地温差变化的管线中，密封稳定性提升40%以上。结构建模过程中，对法兰的螺栓孔位置度、密封面平面度、背衬环的承插同轴度都做了参数化约束，修改公称直径参数时可直接驱动整套组件的尺寸变更，适配不同管径的管路设计需求；建模时还原了实际加工的倒角、退刀槽等工艺结构，比如法兰螺栓孔的端面锪平结构、背衬环焊接端的坡口结构，确保模型导出的工程图可直接用于生产加工，不会出现工艺结构缺失导致的加工偏差。在管路系统的应力分析场景中，这套模型可直接导入有限元分析软件，模拟螺栓锁紧力、管路内压、温度变化等工况下的应力分布，验证法兰与背衬环的受力是否在材料许用应力范围内，为管路系统的可靠性设计提供精准的模型支撑。
