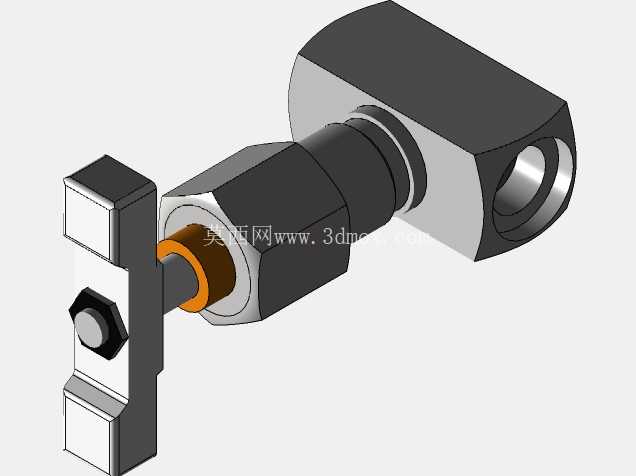

直角式针型截止调节针阀结构设计

　　这款针型阀采用直角式流道布局，区别于直通式针阀的轴向流道设计，进出流道呈90度垂直排布，在紧凑型流体管路布局中能大幅减少管路弯折带来的空间占用，尤其适配实验室分析仪器、小型液压试验台、仪表引压管路这类安装空间局促的应用场景，这类场景往往对管路排布的紧凑度要求极高，常规直通阀需要搭配90度弯头才能完成转向安装，不仅增加了管路接头数量带来额外泄漏点，还会抬升整体管路的安装高度，直角式的结构刚好能省去弯头配件，直接完成垂直方向的流道转向。从功能特性来看，这款针阀的调节端采用细牙螺纹驱动阀针动作，阀针头部采用锥面密封结构，和阀座内锥面配合时能实现极小行程下的流量微调，相比普通球阀、闸阀的开关式通断控制，针阀的调节精度可以达到毫升级的流体流量控制，在小口径高压气体、低粘度液体的管路控制场景中，能实现从完全截断到微流量导通的线性调节，比如气相色谱仪的载气管路、液压系统的压力测试支路，都需要这种高精度的流量调节能力，避免流量突变对后端精密仪表造成冲击。

　　设计过程中首先考虑的是密封可靠性，阀杆位置采用了双O型圈加锁紧螺母的密封结构，在阀杆往复旋转调节的过程中，两道O型圈能分别阻隔介质外溢和外界杂质进入阀腔，锁紧螺母可以根据密封圈的磨损程度动态调整压紧力，延长密封件的使用寿命，避免长期使用后出现阀杆处渗漏的问题；进出端采用内螺纹连接结构，螺纹规格适配常规仪表管路的标准外螺纹接头，安装时不需要额外加工转换接头，直接和现有管路对接即可，连接端的密封面采用平面加倒角的设计，搭配紫铜密封垫或者PTFE密封垫就能实现高压下的端面密封，不需要额外涂抹密封胶就能满足中低压工况的密封要求。

　　从安装边界来看，这款阀的主体采用六角块状结构，两个连接端的中心距控制在极小范围内，阀体的最大外形尺寸适配常用的扳手操作空间，安装时不需要预留过大的扳手转动空间，调节端的手轮采用方形带防滑棱的结构，即使戴劳保手套操作也能精准转动阀杆，不会出现打滑的问题；手轮和阀杆之间采用六角螺母锁紧固定，长期使用如果出现手轮松动，只需要拧紧端部的锁紧螺母就能消除配合间隙，不需要拆解整个阀体。阀腔内部的流道采用等径设计，没有突然的扩径或者缩径结构，能减少流体在阀腔内的紊流产生，降低高压流体通过时的振动和噪音，阀针和阀座的配合面经过研磨处理，密封面的表面粗糙度控制在Ra0.8以下，完全截断时能实现零泄漏，满足仪表管路的截断密封要求。

　　在实际选型应用中，这类针阀通常用于公称通径较小的管路，工作压力范围覆盖常规中低压流体工况，不适合大流量、高粘度介质的管路控制，因为小通径的流道容易被高粘度介质或者介质中的杂质堵塞，所以设计时在阀针前端预留了一定的缓冲腔，能减少介质中微小颗粒对密封面的冲刷磨损，延长阀座的使用寿命。整体结构没有采用复杂的集成化设计，所有零件都采用常规机械加工工艺就能完成生产，阀体部分采用棒料铣削加工即可成型，不需要开模铸造，适合小批量定制化生产，后期维护时只需要更换阀杆处的密封圈和阀针阀座组件就能完成维修，不需要整体更换阀体，能降低后期的使用维护成本。
