1/2寸150磅级法兰连接旋启式止回阀结构

　　在化工、给排水、暖通、油气输送等工业管路系统中，止回阀是保障介质单向流动、避免倒流引发设备损坏、管路水锤、介质回流污染的核心管路元件，这款1/2寸公称通径、150磅级压力等级的法兰式止回阀，主要适配小口径低压管路的单向通断需求，常见于仪表辅助管路、小型循环水支路、气动液压辅助回路、洁净流体输送支管等场景，安装位置通常选在泵出口近端、分支管路汇入点、设备入口前端等需要阻断介质反向流动的节点，避免停泵时介质倒流冲击叶轮、反向压力损坏上游仪表、不同介质支路串流污染等工程问题。

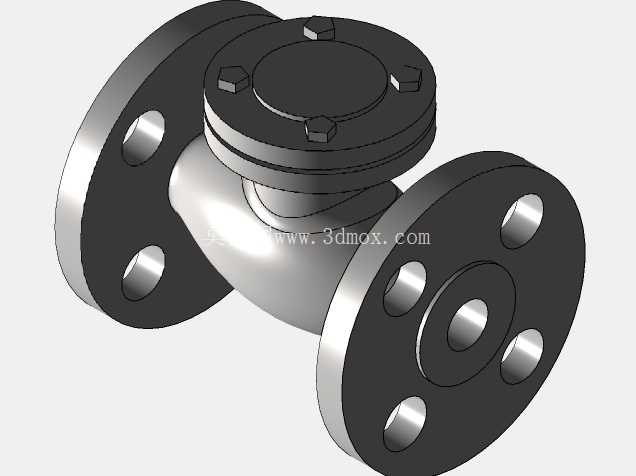

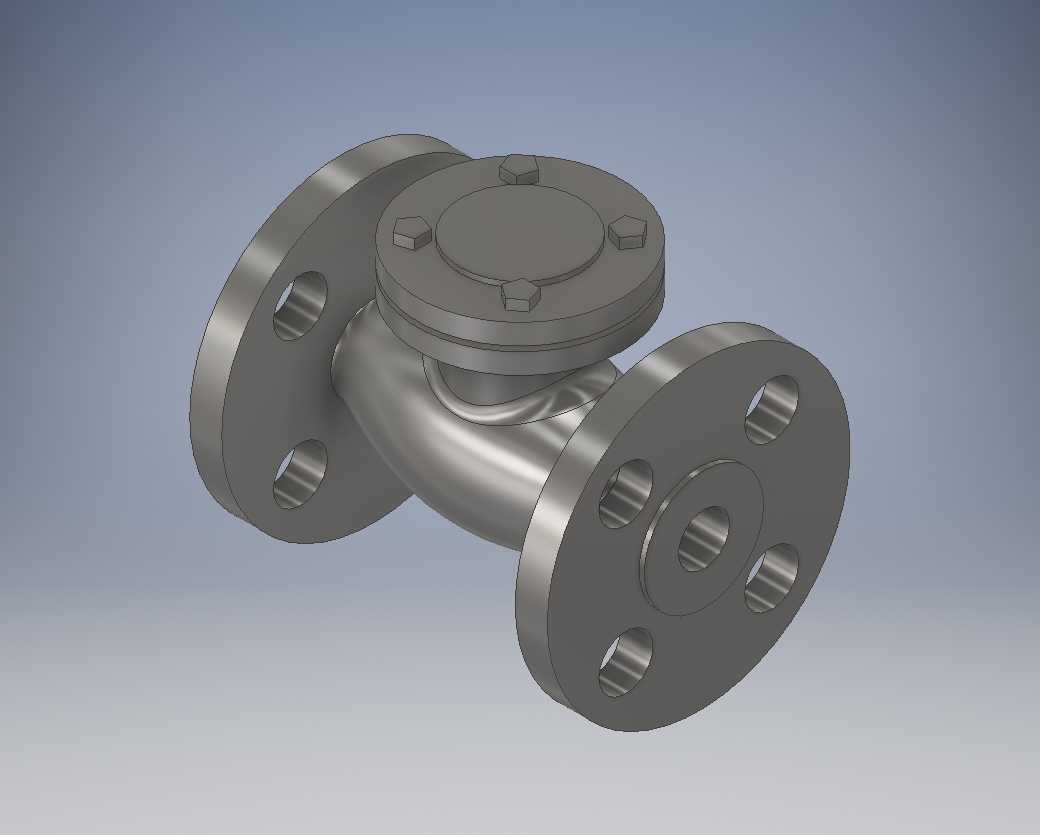

　　从结构设计来看，这款止回阀采用旋启式摇板结构，阀体为流线型弯通流道设计，相比直通升降式止回阀，流阻更低，对介质中的微小杂质容忍度更高，不易出现卡涩问题；两端采用RF突面法兰连接，符合150磅级法兰的密封面尺寸规范，安装时可适配对应压力等级的石棉橡胶垫、金属缠绕垫等密封件，通过螺栓穿入法兰螺栓孔实现与管路的刚性连接，安装时需注意介质流向与阀体箭头标识一致，摇板转轴需保持水平安装，才能保证阀瓣在重力与介质推力作用下正常启闭，避免出现密封不严、无法回座的问题。整体结构分为阀体、阀盖、阀瓣、摇臂、密封垫片、连接螺栓几个核心部分，阀体与阀盖通过顶部均布的六角螺栓紧固，中间加装密封垫片实现中腔密封，避免介质从阀盖结合面泄漏；阀瓣通过摇臂铰接在阀体内腔的转轴座上，正向流动时介质推力推开阀瓣，沿弯通流道从入口端流向出口端，当介质停止流动或出现反向压力时，阀瓣在自身重力与反向介质压力作用下贴合在阀体密封座上，实现反向截止，阻断介质回流。

　　从安装边界来看，这款止回阀的法兰外径、螺栓孔分布、密封面尺寸均匹配1/2寸150LB法兰的标准参数，安装时需预留足够的法兰螺栓操作空间，阀盖顶部需预留后期检修拆卸螺栓的操作距离，避免因安装空间不足导致后期无法拆解维护；流道内部的过渡圆弧设计经过优化，尽可能减少介质流动时的局部阻力损失，降低管路系统的输送能耗，同时阀瓣的开启角度经过限位设计，避免全开时阀瓣贴附在阀体内壁导致流道通径缩小，也避免开启角度过大导致回座时冲击过大、密封面过早磨损。

　　在实际工程选型中，这类小口径法兰止回阀通常用于对密封可靠性要求较高、需要定期拆解维护的管路场景，相比螺纹连接的止回阀，法兰连接的密封性能更稳定，抗振动、抗温度变形能力更强，适合在有一定压力波动、温度变化的工业管路中使用；建模过程中需要重点关注法兰密封面的平面度公差、阀瓣密封面的贴合度、摇臂铰接处的转动间隙，这些细节直接影响阀门的实际密封性能与使用寿命，流道的曲面过渡需要保证顺滑无突变，避免出现介质滞留区，尤其是在输送洁净介质或易结晶介质时，流道死角容易导致介质残留、结晶卡涩阀瓣，建模时需反复核对流道的曲率变化，保证介质流动顺畅。另外，阀盖与阀体的连接螺栓布局需要均匀分布，保证紧固时密封垫片受力均匀，避免出现局部压溃或压不紧导致的泄漏，螺栓的规格、露出螺母的长度也需要符合工程安装规范，避免螺栓过长干涉周边管路部件，过短导致螺纹啮合长度不足、紧固时滑牙。
