DN250楔形法兰连接闸阀剖视结构

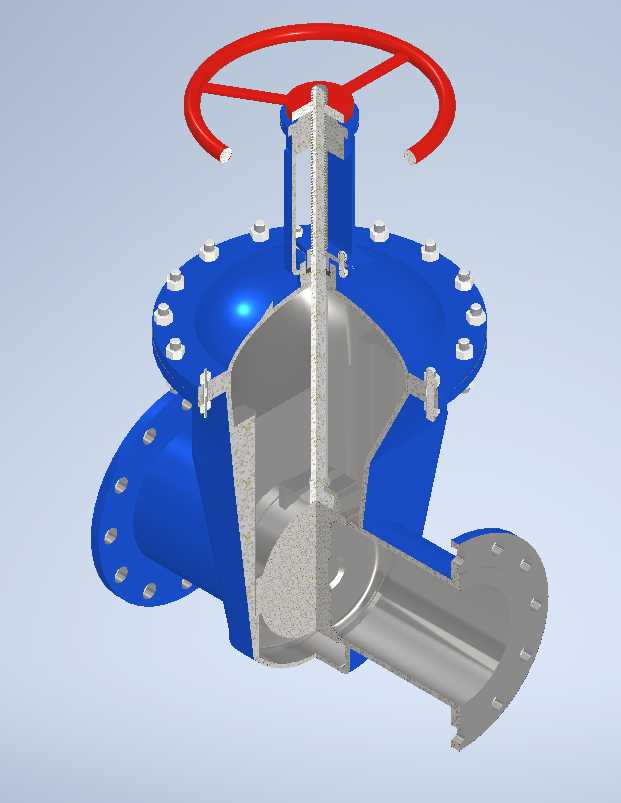

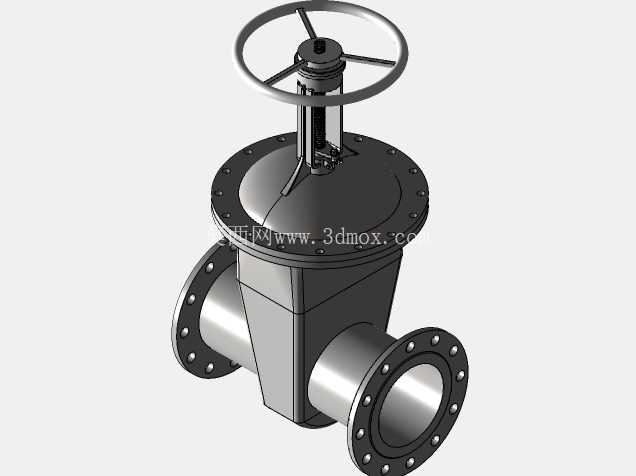

这款DN250规格的楔形闸阀，是市政供水、工业循环水、油品输送等中低压管线上常用的截断类阀件，核心作用是通过闸板的垂直升降实现管路介质的通断控制，正常工况下不作节流使用，避免高速介质长期冲刷密封面造成闸板与阀座的密封失效。从剖视结构能清晰看到内部流道为直通式设计，介质流经阀体时没有方向转折，流阻系数远小于角式类截止阀，适合长距离管线的全开全关工况，减少输送过程中的压力损耗。

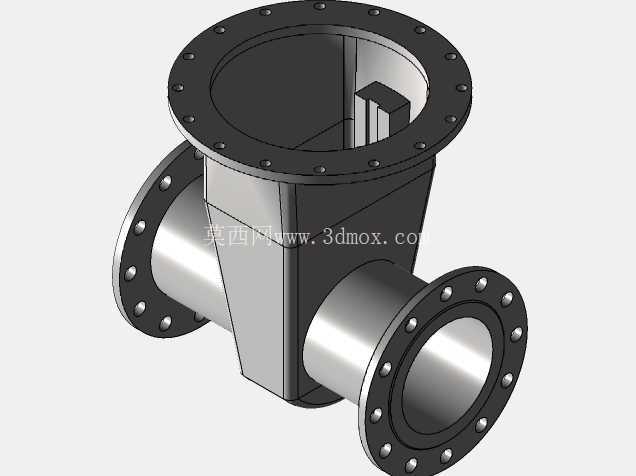

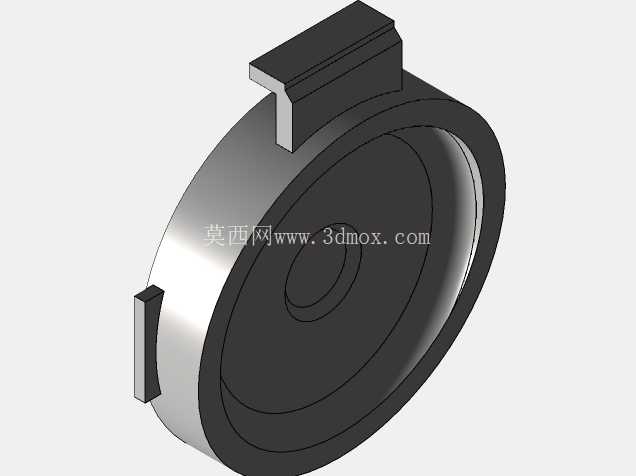

设计层面采用楔式单闸板结构，相比平行闸板，楔形密封面在关闭时能借助阀杆的下压力实现楔紧，补偿温度变化带来的阀体形变，在常温清水、轻度腐蚀性介质工况下密封可靠性更稳定，不需要额外设置密封预紧调整机构，结构更紧凑，日常维护量更小。阀体采用法兰连接形式，两端法兰的螺栓孔数量、孔径、密封面尺寸均匹配DN250公称通径对应的压力等级标准，安装时可直接与同规格管线法兰对接，不需要额外加工转接件，法兰背面设置的加强筋可抵消螺栓锁紧时的法兰形变，避免长期使用后法兰面翘曲造成密封垫片渗漏。

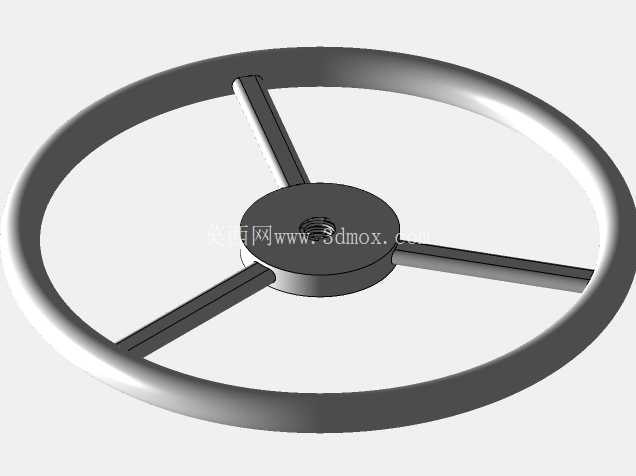

顶部的手轮采用轮辐式结构，操作时的力臂长度经过核算，在公称压力工况下，单人借助普通加力杆即可完成闸板的启闭操作，不需要额外配置驱动装置，适合无气源、无电源的野外管线、厂区管廊节点使用。阀杆采用明杆结构设计，从外部可直接观察阀杆的伸出长度判断闸板的开度位置，避免操作人员误判阀门状态，阀杆与阀盖接触位置设置填料密封腔，可通过调整填料压盖的螺栓预紧力补偿填料磨损，不需要拆解阀门即可完成密封维护，大幅降低管线运维的停机时间。

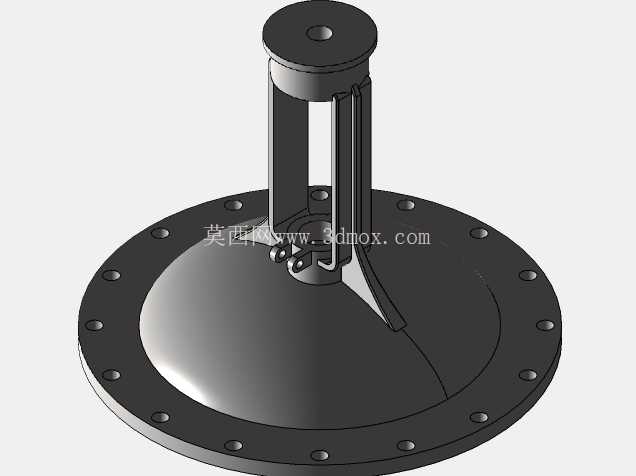

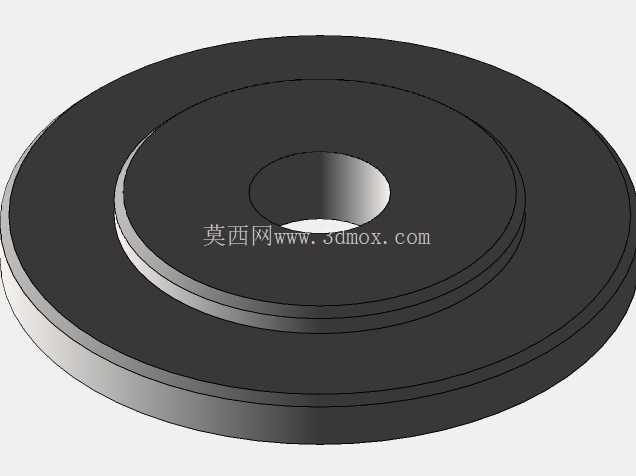

从安装边界来看，该阀门的结构长度、手轮最大外径、阀杆全开时的顶部高度均符合通用闸阀的安装尺寸规范，管线设计时预留的操作空间可直接适配，不需要针对该款阀门单独调整支墩位置或操作平台尺寸。阀体中腔采用螺栓连接阀盖结构，中法兰位置的密封垫片采用耐温耐油材质，可适配0-120℃的常规流体介质，中法兰周向均匀布置的螺栓可保证密封面压力均匀，避免局部压应力不足造成的中腔渗漏。

实际选型应用中，这类楔形闸阀常被安装在泵站进出口、储罐区进出管线、市政供水主干管节点位置，因为流道通畅，不容易积存介质中的固体杂质，相比截止阀更适合输送带有少量悬浮物的污水、循环水介质，不会出现杂质卡涩闸板的情况。闸板与阀座的密封面采用堆焊耐磨合金处理，长期启闭过程中磨损量小，正常工况下的密封寿命可达普通铸铁密封面的3倍以上，减少阀门更换频次。

建模过程中对内部流道做了等比例还原，剖视结构清晰展示了闸板的升降轨迹、阀杆与闸板的连接结构、填料腔的布置形式，可直接用于管线装配的干涉检查、运维培训的结构演示，也可作为同类型阀门改型设计的基础参考模型，建模时对法兰螺栓孔、密封面、手轮操作空间的尺寸均做了参数化处理，调整公称通径参数时可快速衍生出其他规格的同结构闸阀模型，提升系列化产品的设计效率。
