DN15内螺纹手动球阀结构设计

　　这款DN15规格的手动球阀，核心应用在小口径低压流体输送管路的通断控制场景，常见于民用给排水支路、小型气动控制回路、实验室气液管路、小型设备冷却循环系统这类需要频繁手动启闭的管路节点，相比同口径闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，流体通过时的压损极低，不会在阀腔内部形成介质滞留的死角，适配洁净水、压缩空气、低压惰性气体、无强腐蚀性的轻质油品等多种介质工况。

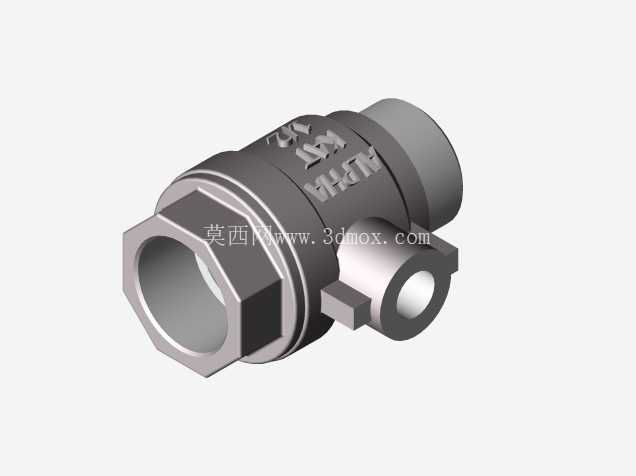

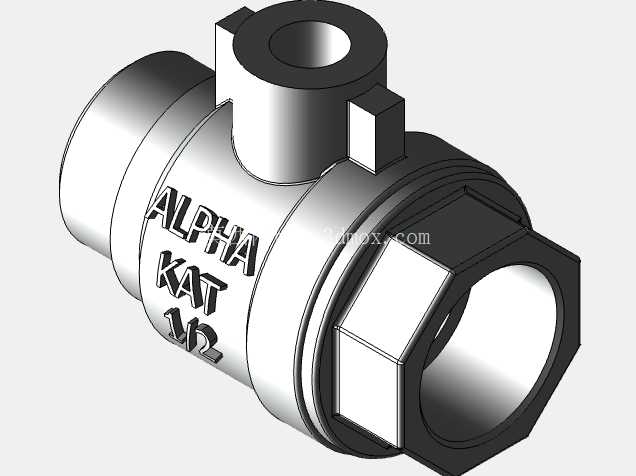

　　从结构设计逻辑来看，它采用了浮动式球芯结构，球芯依靠两侧的四氟密封座实现预紧密封，当阀腔内部存在介质压力时，球芯会在压力作用下向出口侧密封座轻微偏移，进一步压紧密封面实现压力自紧，这种结构不需要额外设置复杂的密封补偿机构，零件数量少，装配工序简单，后期维护更换密封件也不需要专用工装，普通运维人员就能完成拆解更换。阀体采用一体式锻造结构，两端为G1/2内螺纹连接接口，整体轴向安装长度控制在65mm以内，阀体最大外圆直径32mm，安装时不需要预留过大的操作空间，手柄处于全开位置时的最大回转半径为72mm，布局管路时只要在手柄侧预留出足够的扳动空间即可，不需要额外加装加长操作杆。

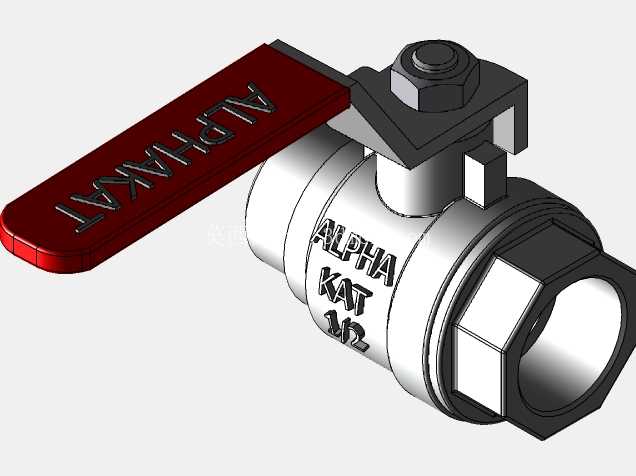

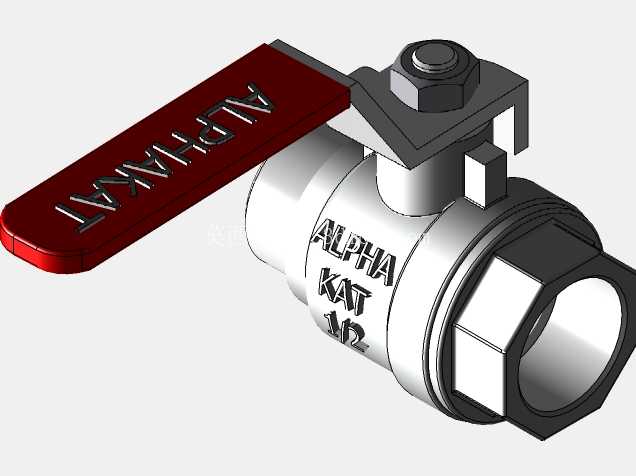

　　手柄采用扁钢冲压成型的杠杆式结构，表面做了喷塑防锈处理，手柄与阀杆的连接部位采用扁方定位配合，配合端部的锁紧螺母实现防脱，手柄上压制的启闭方向标识清晰，操作人员不需要额外查看标识牌，仅凭手柄朝向就能快速判断阀门的启闭状态，手柄与阀体接触的位置设置了高分子限位挡块，避免启闭到位后金属部件直接碰撞产生磨损，同时能精准控制球芯的回转角度，保证全开时流道完全对正，全关时密封面完全贴合。阀杆采用下装式防飞出结构，即使阀腔内部出现异常超压，阀杆也不会被介质压力顶出阀体造成泄漏，阀杆与阀体之间设置了两道O型密封圈，分别承担静密封和动密封作用，阀门长期频繁操作也不会出现阀杆外漏的问题。

　　两端的内螺纹接口符合普通管螺纹标准，和市面上常规的DN15镀锌管、不锈钢管、PPR转接头都能直接适配，不需要定制特殊转接头，安装时只要在螺纹部位缠绕适量生料带或者涂抹螺纹密封胶，就能实现接口处的可靠密封。在实际选型应用中，这款阀门的公称压力适配PN16及以下的低压工况，适用介质温度范围在-10℃到120℃之间，完全覆盖常规民用和普通工业场景的使用需求，它的流道通孔直径和DN15管路的通径完全一致，全开状态下的流量系数和同通径直管段几乎一致，不会因为加装阀门造成管路流量明显衰减，非常适合用在对流量稳定性有要求的小型循环管路中。建模过程中严格遵循了小口径球阀的通用设计规范，所有配合部位的公差都按照机械设计手册的推荐值设定，球芯的圆度、密封座的同轴度都满足实际加工的精度要求，阀体的壁厚经过强度校核，在1.5倍公称压力的水压试验下不会出现变形或者渗漏问题，各个零件之间不存在装配干涉，完全可以直接用于工程出图或者3D打印样件验证。
