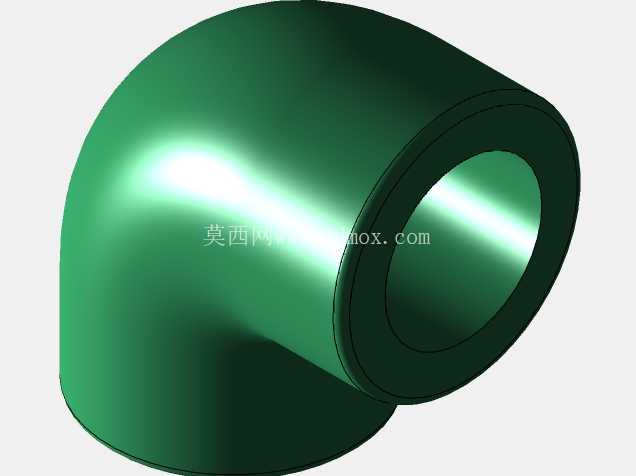

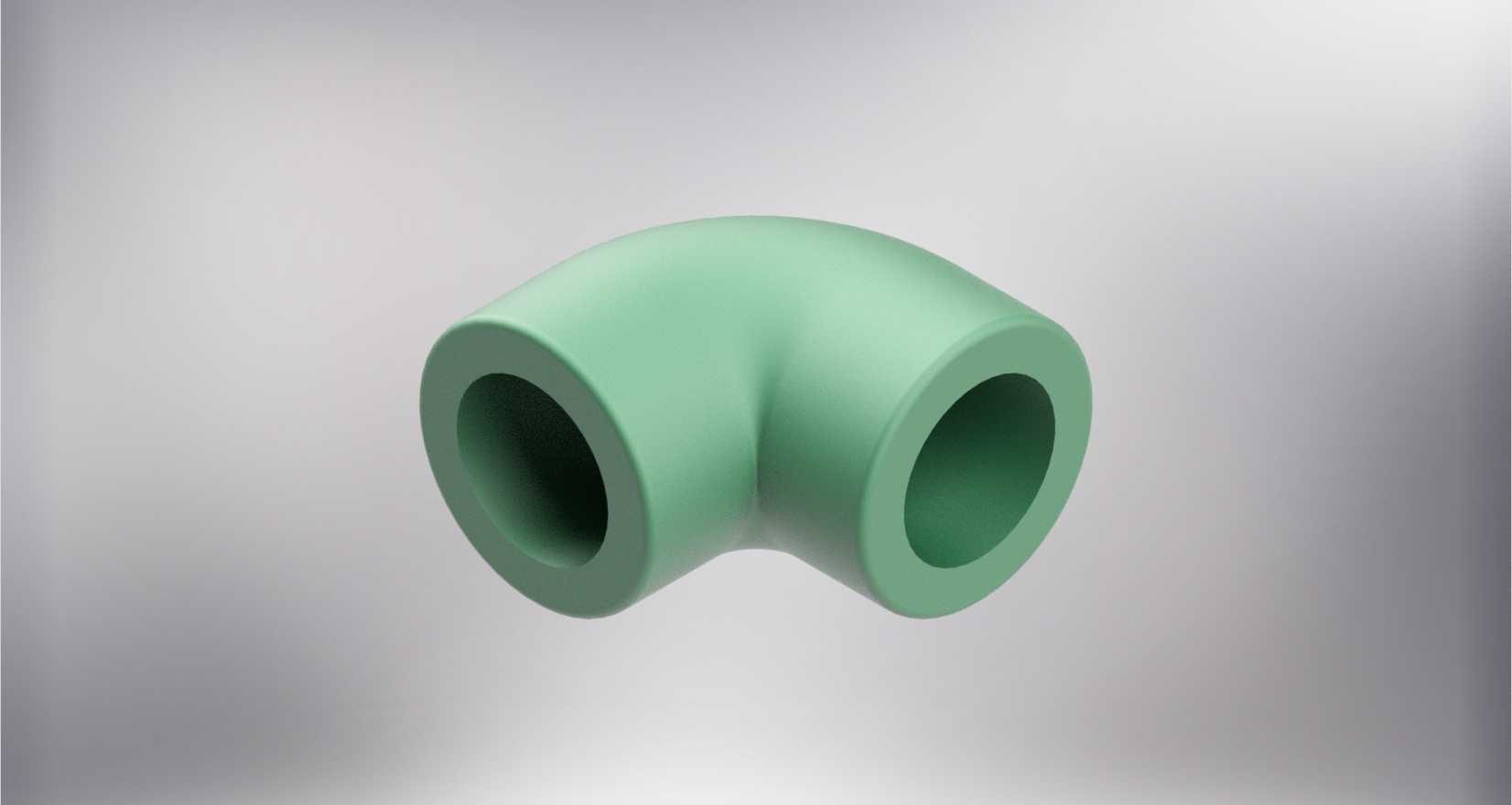

DN20规格90度PPR热熔弯头管件结构

　　从结构设计来看，这款弯头采用等径90度转角结构，两端接口的内径、外径完全匹配DN20规格的PPR管材，转角位置做了平滑的圆弧过渡，没有直角突变的结构，流体经过转角的时候不会形成明显的涡流区，能有效降低管路的沿程阻力，减少供水过程中的压力损耗。做三维建模的时候，首先要确定两端接口的同轴度公差，两个接口的轴线必须严格垂直，偏差控制在管路安装允许的范围内，不然现场热熔连接的时候，会出现管材插接过深顶到内壁挡边、或者插接过浅粘接强度不足的问题。在民用建筑给排水、家装水路改造、小型工业纯水输送等场景里，管路走向的90度转向是极为常见的布设需求，这款DN20规格的聚丙烯热熔弯头，就是针对这类小口径管路转向场景开发的标准连接件。日常做管路布设的时候，经常会遇到墙面转角、管线绕梁、设备接口错位的情况，要是强行掰弯直段PPR管，不仅会造成管内壁通径收缩、增大水阻，长期使用还会在弯折位置形成应力集中，埋下渗漏甚至开裂的隐患，而采用一体注塑成型的90度弯头做转向衔接，就能完全规避这类问题。

　　接口部分的深度是按照热熔连接的工艺要求设计的，内壁有一圈限位挡边，热熔施工的时候管材插入到挡边位置就刚好达到标准插接深度，既不会因为插接过深导致管端缩口堵塞通径，也不会因为插接过浅导致粘接面积不足，打压测试的时候出现渗漏。弯头的外壁厚度是按照PN1.6MPa的常规供水压力等级计算的，转角位置的壁厚做了均匀加厚处理，因为流体在转角位置会对管壁形成侧向冲击，这个位置是整个管件的应力集中区，加厚处理之后能保证长期承压使用的时候不会出现鼓包、开裂的问题。

　　外形尺寸上，这款弯头的两个接口端面到转角中心的距离完全对称，安装的时候不需要额外计算偏移量，现场布设管线的时候可以直接按照直角走向裁切管材，两个方向的管材裁切长度可以统一计算，能减少现场施工的测量工作量。安装边界方面，因为是采用热熔连接的方式，安装的时候需要在接口位置预留出热熔器的操作空间，弯头外侧距离墙面、龙骨等固定结构的距离不能小于20mm，不然热熔器的模头没法完全套住管件和管材的连接端，会导致热熔粘接不牢。另外在做管路固定的时候，弯头两侧100mm范围内必须设置管卡，因为管路通水的时候，转角位置会受到水流的轴向推力，如果没有管卡固定，长期使用之后接口位置容易出现松脱渗漏。

　　建模的时候还要注意内外壁的脱模斜度，因为是聚丙烯注塑件，内外壁都要预留符合注塑工艺要求的脱模角度，不然生产的时候脱模困难，容易造成内壁拉伤、外壁缺料的问题。转角位置的内外圆弧要做等距偏移处理，保证整个弯头的壁厚均匀，避免注塑成型的时候因为壁厚不均出现缩痕、内应力集中的问题，影响管件的长期使用寿命。在实际选型的时候，这款DN20的弯头主要匹配4分的PPR供水管，多用于家装的冷热水支路、净水器的管路连接、小型暖通系统的支管转向，因为聚丙烯材料本身的耐温性能可以满足日常冷热水输送的要求，热熔连接之后整个管路系统可以做到完全无渗漏，不需要额外加装密封垫片，后期维护的成本很低。
