1/2英寸倒钩式不锈钢快插接头结构设计

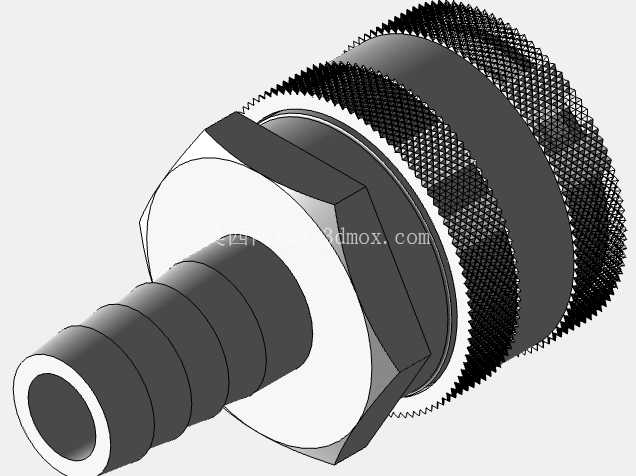

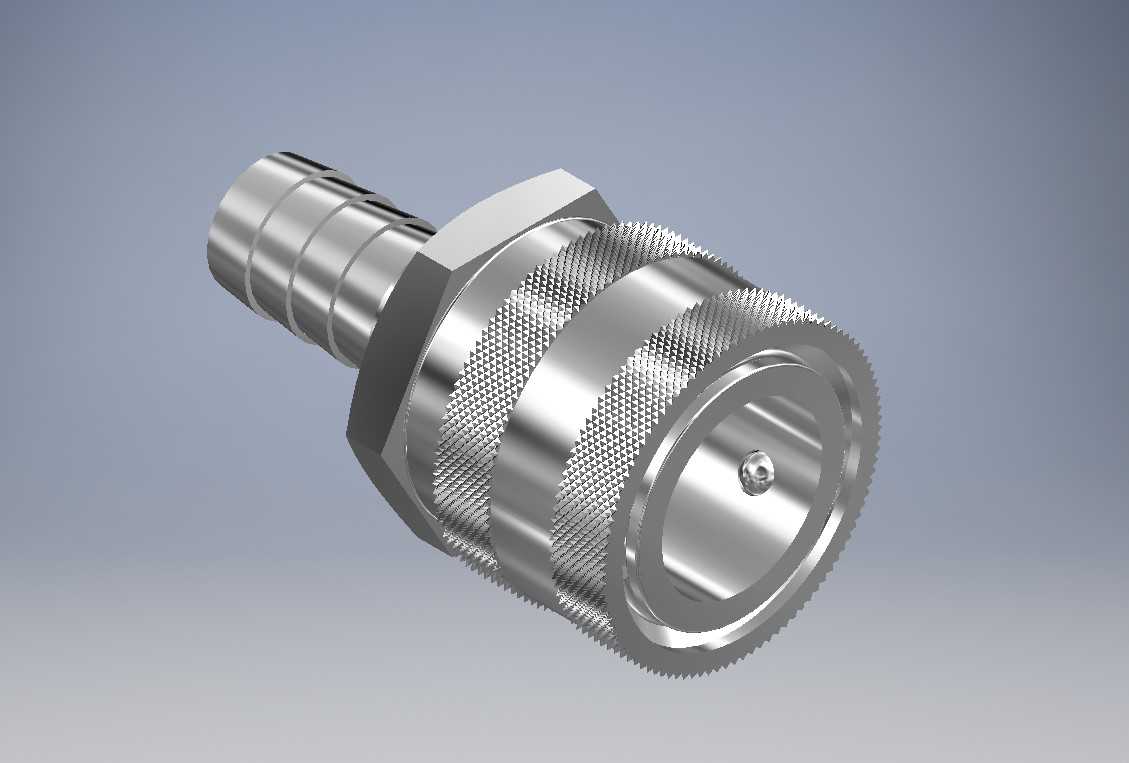

　　从结构设计来看，接头分为公头与母头两部分，母头端内置自密封阀芯，接头断开时阀芯在弹簧作用下自动闭合，阻断管路内流体流出，避免介质泄漏造成的物料浪费与现场污染；公头插入母头时，阀芯被顶开，管路形成连通通路，钢珠锁紧结构在公头插入到位后自动卡入公头的锁紧槽，无需额外操作即可实现可靠连接，拆卸时只需向后拉动母头的滑套，钢珠退入滑套的让位槽内，即可轻松拔出公头，整个拆装过程无需任何工具，单人几秒内即可完成操作，大幅提升管路拆装、设备转场的作业效率。在气动流体输送、小型液压回路、食品级流体传输、实验室气路搭建等场景中，软管与硬管的快速连接需求始终存在，传统的卡套、螺纹连接需要借助工具拧紧，拆装效率低，反复拆装后还容易出现密封失效、螺纹滑牙等问题，倒钩式不锈钢快速接头正是针对这类痛点开发的管路连接件。这款适配1/2英寸内径软管的快插接头，整体采用不锈钢材质加工，耐腐蚀性优于普通铜质或镀锌接头，可适配水、低压气体、弱腐蚀性流体等多种介质，在食品加工、日化生产、小型水处理设备中都能稳定使用。

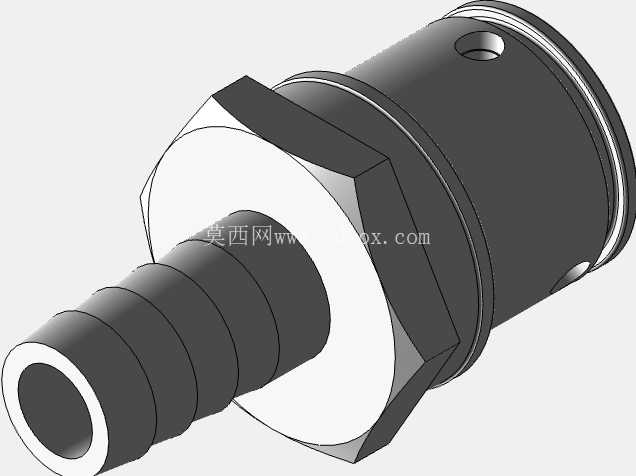

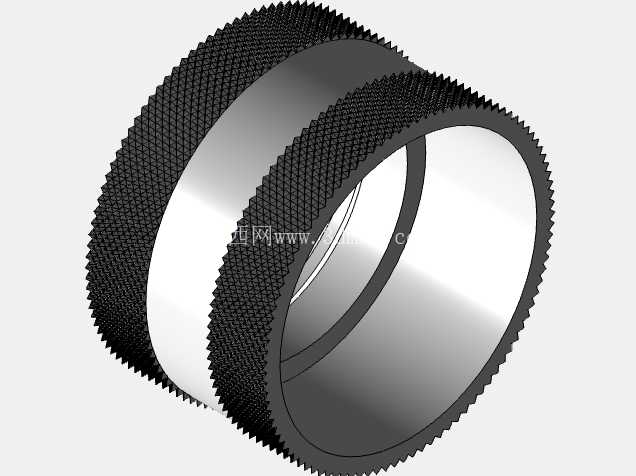

　　接头的软管连接端采用倒钩式竹节结构，竹节段设计了多道环形凸棱，凸棱边缘做了小角度倒角，既方便软管顺利套入，套入后凸棱又能紧紧咬合软管内壁，搭配喉箍紧固后可承受10bar以上的工作压力，不会出现软管脱落、渗漏的问题。接头的连接端与锁紧滑套外圈设计了滚花纹理，在手上沾有油污、水渍的情况下也能顺利抓握操作，不会出现打滑问题。从安装边界来看，这款接头的竹节段外径与1/2英寸内径软管适配，软管套入深度需覆盖全部三道倒钩凸棱，紧固喉箍需卡在最后一道凸棱后方的光轴位置，避免喉箍滑脱；母头的外螺纹端可适配对应规格的内螺纹硬管、阀块接口，安装时需在螺纹处缠绕生料带或加装密封垫圈保证密封性能。

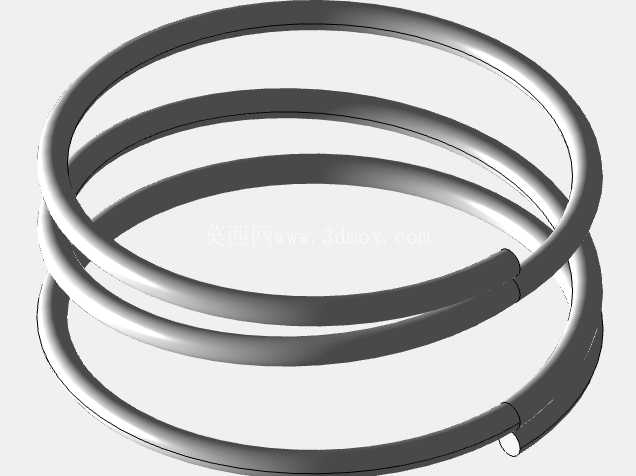

　　在三维建模过程中，需要重点关注几个配合尺寸：公头与母头的配合间隙控制在0.02-0.05mm之间，既保证插拔顺畅，又不会出现间隙过大导致的密封失效；钢珠与锁紧槽的配合深度需保证在1.5mm以上，避免管路带压时接头意外脱开；内置弹簧的弹力需经过校核，既要保证断开状态下阀芯密封可靠，又不能因为弹力过大导致公头插入阻力过大。另外，接头所有与介质接触的表面都做了抛光处理，没有卫生死角，在食品、医药类对卫生要求较高的场景中使用时，可快速冲洗干净，不会残留介质滋生细菌。

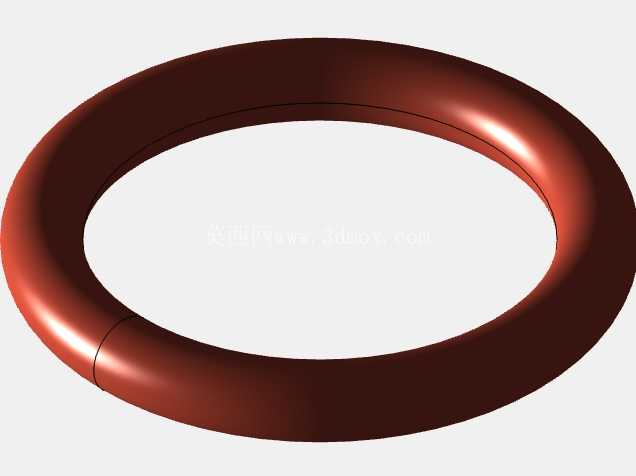

　　不同于塑料材质的快插接头，不锈钢材质的接头可在-20℃到120℃的温度区间内稳定工作，不会因为温度变化出现材质脆化、变形问题，在户外设备、高低温流体输送场景中也能保持稳定的连接性能。在实际选型应用中，需要根据输送介质的特性确认不锈钢材质是否适配，针对强酸强碱类特殊介质，还可更换对应密封材质的密封圈来拓展适用范围。日常维护时，只需定期检查母头内的密封圈是否出现磨损、老化，及时更换失效密封圈即可大幅延长接头的使用寿命，不需要整体更换接头，降低后期维护成本。
