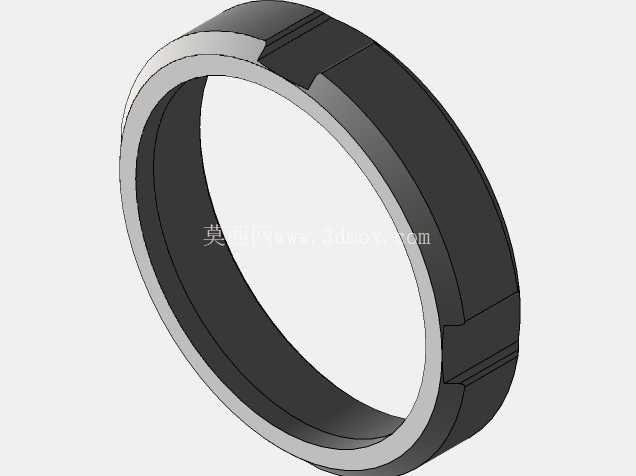

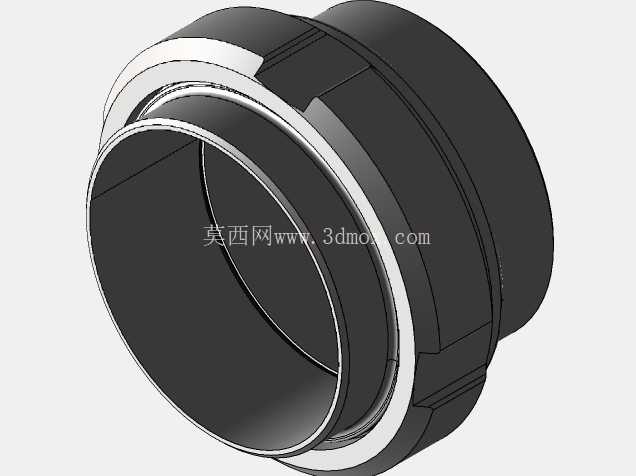

德标DN100不锈钢螺纹管连接结构

　　在食品加工、生物医药、市政给排水这类对管路密封可靠性有严苛要求的场景里，螺纹管连接是中小口径管路对接最常用的结构形式，这款适配DN100通径的德标螺纹管接头，就是针对这类工况设计的管路对接元件。日常做管路布局设计时，很多新手容易忽略接头的安装预留空间，这款接头的外形做了等径过渡设计，对接端的外螺纹段长度严格匹配德标标准要求，拧紧操作时不需要额外预留过长的管路窜动空间，在排布密集的管廊或者设备内部管路时，能有效减少相邻管路的干涉概率。

　　从结构设计逻辑来看，这款接头采用了双卡压配合螺纹锁紧的组合密封思路，主体的不锈钢本体做了阶梯式的壁厚变化，螺纹啮合段的壁厚比通径段厚1.5毫米，抵消螺纹加工带来的应力集中问题，避免长期受管路振动影响出现螺纹滑牙或者本体开裂的情况。接头端部的密封槽做了R0.8的圆角过渡，没有加工尖角，安装密封垫圈时不会割伤垫圈表面，能保证食品级硅胶或者三元乙丙垫圈的密封寿命，减少日常运维的更换频次。实际选型应用时，这款接头适配的是公称通径100毫米的流体管路，不管是输送常温清水、弱酸弱碱工艺介质，还是高温的CIP清洗液，不锈钢材质的本体都能满足耐腐蚀要求，不需要额外做表面防腐处理。

　　安装边界上，接头的最大外圆直径比同通径的法兰接头小近40%，拧紧时只需要普通的管钳卡住接头本体的六方防滑段即可操作，不需要像法兰安装那样预留螺栓穿装和扳手拧动的大空间，在设备夹层、墙面暗敷管路这类狭窄安装场景里优势非常明显。很多现场安装人员反馈，普通的螺纹接头拧紧时容易出现密封垫圈偏位的问题，这款接头在内部做了垫圈定位台阶，安装时只要把垫圈放到定位台阶上，对接另一端接头拧紧过程中垫圈不会发生移位，一次安装的密封合格率能提升不少，不用反复拆装调整。做三维建模的时候，这个接头的螺纹段做了真实的牙型还原，不是简化的贴图结构，做管路干涉检查时能准确模拟螺纹啮合的实际状态，不会出现建模时看着有间隙、实际安装时螺纹顶死的问题。

　　另外接头的外表面做了哑光喷砂处理的结构还原，建模时保留了表面的粗糙度特征，做设备整体渲染时能和周边的不锈钢管路、泵阀部件保持视觉质感统一，不用后期再单独调整材质参数。在啤酒发酵罐的进出料管路、制药纯化水输送管路这类需要经常拆装清洗的工位，这款接头的螺纹锁紧力足够承受管路内10公斤左右的工作压力，不会因为介质压力波动出现松脱漏液的问题，而且拆装速度比法兰连接快三倍以上，能大幅缩短设备停产清洗的时间。设计时还考虑了管路冷缩热胀的补偿余量，螺纹啮合的有效长度留了3毫米的窜动间隙，当管路因为介质温度变化出现长度伸缩时，接头不会因为刚性拉扯出现密封失效，这点在高温灭菌的工艺管路上尤其重要，很多普通接头就是因为没留这个余量，升温后容易出现焊缝拉裂或者螺纹崩牙的故障。
