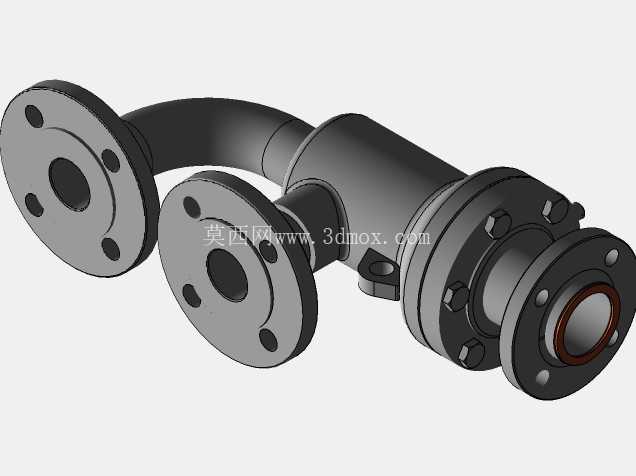

Maier HWR250K-400旋转接头法兰垫片结构

　　在连续运转的工业流体传输管路系统中，旋转接头承担着固定管路与旋转辊筒、旋转工作台等运动部件之间的介质导通职责，而配套的法兰垫片则是保障连接部位密封可靠性、避免介质泄漏的核心零件，本次涉及的Maier HWR250 K-400规格旋转接头配套法兰垫片，正是针对大口径中高压旋转导通场景设计的密封连接件。这类垫片的应用场景覆盖了造纸烘缸、纺织印染辊筒、橡塑压延设备、冶金连铸辊道等需要持续向旋转部件通入导热油、冷却水、压缩空气、液压油等介质的工况，在这些连续生产场景中，一旦法兰连接位置出现泄漏，轻则造成介质损耗、设备表面污染，重则导致辊面温度失衡、生产中断，甚至引发高温介质喷溅的安全隐患，因此垫片的结构适配性、密封性能直接关系到整套旋转导通系统的运行稳定性。从实际使用需求出发，这款法兰垫片的设计完全匹配对应型号旋转接头的法兰端接口尺寸，内孔直径与旋转接头的介质流道完全对齐，不会出现通径缩减导致的介质流阻增大问题，避免影响介质循环效率；外轮廓尺寸则严格贴合法兰的螺栓分布圆边界，垫片外缘不会超出法兰盘的外沿，也不会遮挡螺栓穿装孔位，安装时无需额外修磨裁剪，能够直接对位放置。螺栓孔位的排布与法兰盘上的孔位完全对应，每个孔位的直径预留了合理的安装间隙，既不会因为孔位偏差导致螺栓无法穿装，也不会因为间隙过大造成垫片受压时移位偏斜。

　　在密封结构设计上，垫片的两侧表面均做了平整度控制，表面粗糙度满足法兰密封面的贴合要求，当法兰螺栓按照规定扭矩对角均匀锁紧后，垫片表面能够产生均匀的弹性形变，充分填充法兰密封面上的微观凹凸间隙，阻断介质的泄漏路径。针对不同的传输介质特性，这类垫片可适配不同的材质选型：用于冷却水、常温压缩空气场景时可选用耐水橡胶材质，兼顾弹性与成本；用于高温导热油场景时可选用耐温耐油的氟橡胶或金属缠绕复合材质，能够在长期高温工况下保持弹性不老化，避免长期运行后出现密封失效。从安装边界来看，这款垫片的厚度经过匹配设计，既不会因为厚度过大导致法兰锁紧后两法兰面间隙过大、螺栓预紧力不足，也不会因为厚度过小导致压缩量不足、密封比压不够无法实现有效密封。

　　在实际装配过程中，需要先将法兰密封面的锈蚀、旧垫片残留、油污杂质彻底清理干净，避免硬质颗粒夹在密封面之间造成垫片压伤或密封间隙；放置垫片时要保证与法兰同轴对位，不能出现偏斜，否则会导致局部压缩量不足引发泄漏；锁紧螺栓时必须按照对角顺序分多次逐步施加扭矩，保证整个法兰面的垫片压缩量均匀一致，避免单侧受力过大造成垫片过度压溃失效，或是单侧受力过小导致密封比压不足。在设备长期运行过程中，这类法兰垫片属于易损密封件，每次拆解旋转接头进行维护保养时，都需要检查垫片的表面状态，如果出现压痕过深、材质硬化、表面裂纹、局部破损等情况，必须及时更换，不可重复使用旧垫片，避免恢复运行后出现泄漏问题。

　　对于设备运维和结构设计人员来说，选型这类配套垫片时不能仅匹配公称通径，还要确认法兰的压力等级、螺栓分布尺寸、密封面形式，以及所传输介质的温度、腐蚀性等参数，才能保证垫片与整个连接系统的适配性，避免因为选型不当造成密封失效。在三维建模过程中，这类垫片的模型需要准确还原内孔、外圆、螺栓孔的位置与尺寸，同时体现出垫片的厚度参数，方便在进行整机组装时进行干涉检查，确认安装空间是否充足，螺栓锁紧行程是否匹配，避免在实际装配时出现尺寸不匹配的问题。很多设计人员在做旋转接头配套结构设计时，容易忽略垫片的厚度尺寸，在装配仿真时没有预留垫片的压缩空间，导致实际安装时法兰无法锁紧到位，或是出现螺栓长度不足的问题，准确的垫片三维模型能够在设计阶段就规避这类装配问题，减少现场安装的整改工作量。
