激光切割折弯无焊接管状夹持臂结构

该管状夹持结构采用整板激光切割后折弯成型的工艺路线，全程无焊接工序，从根源上规避了焊接变形、焊后打磨、焊缝应力集中等常见钣金加工缺陷，适配中小批量多规格管路夹持场景的快速投产需求。在户外通讯基站走线、工业设备流体管路排布、轻型桁架杆件连接等场景中，这类夹持件无需定制焊接工装，仅通过调整折弯参数即可适配不同管径的安装需求，大幅降低现场安装的适配成本。

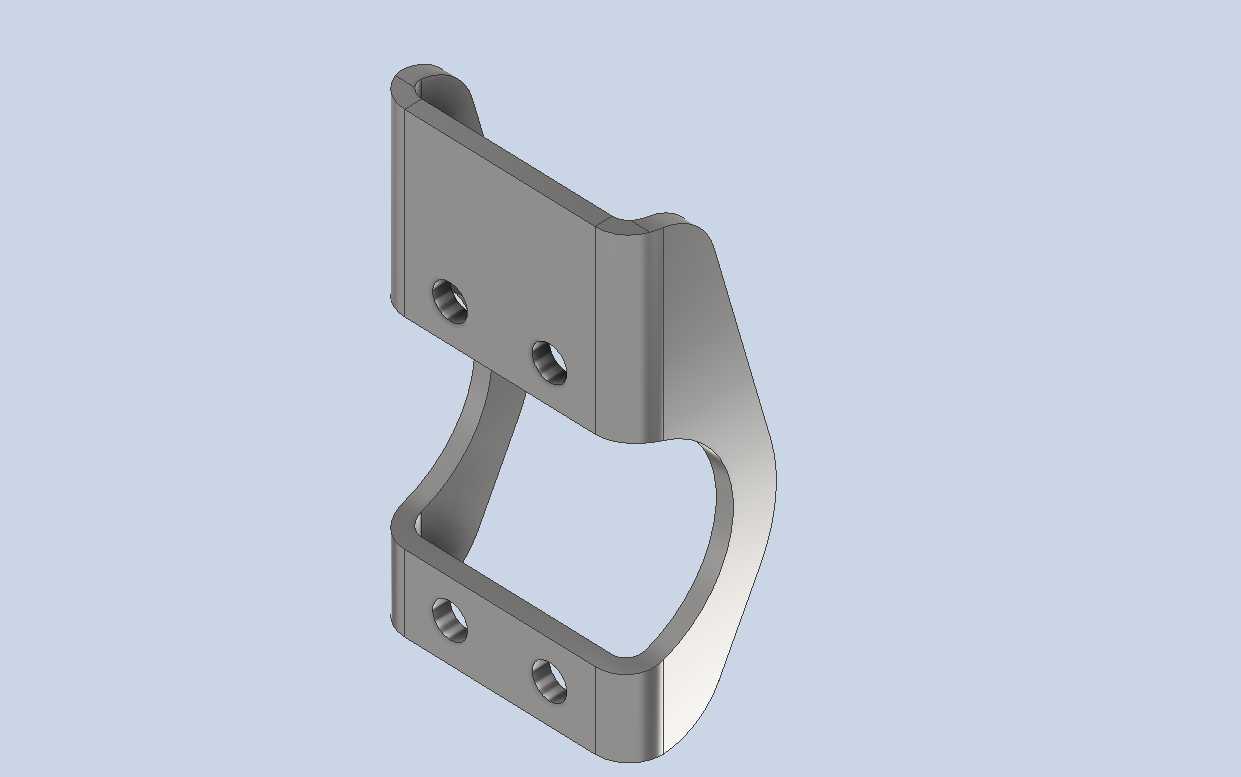

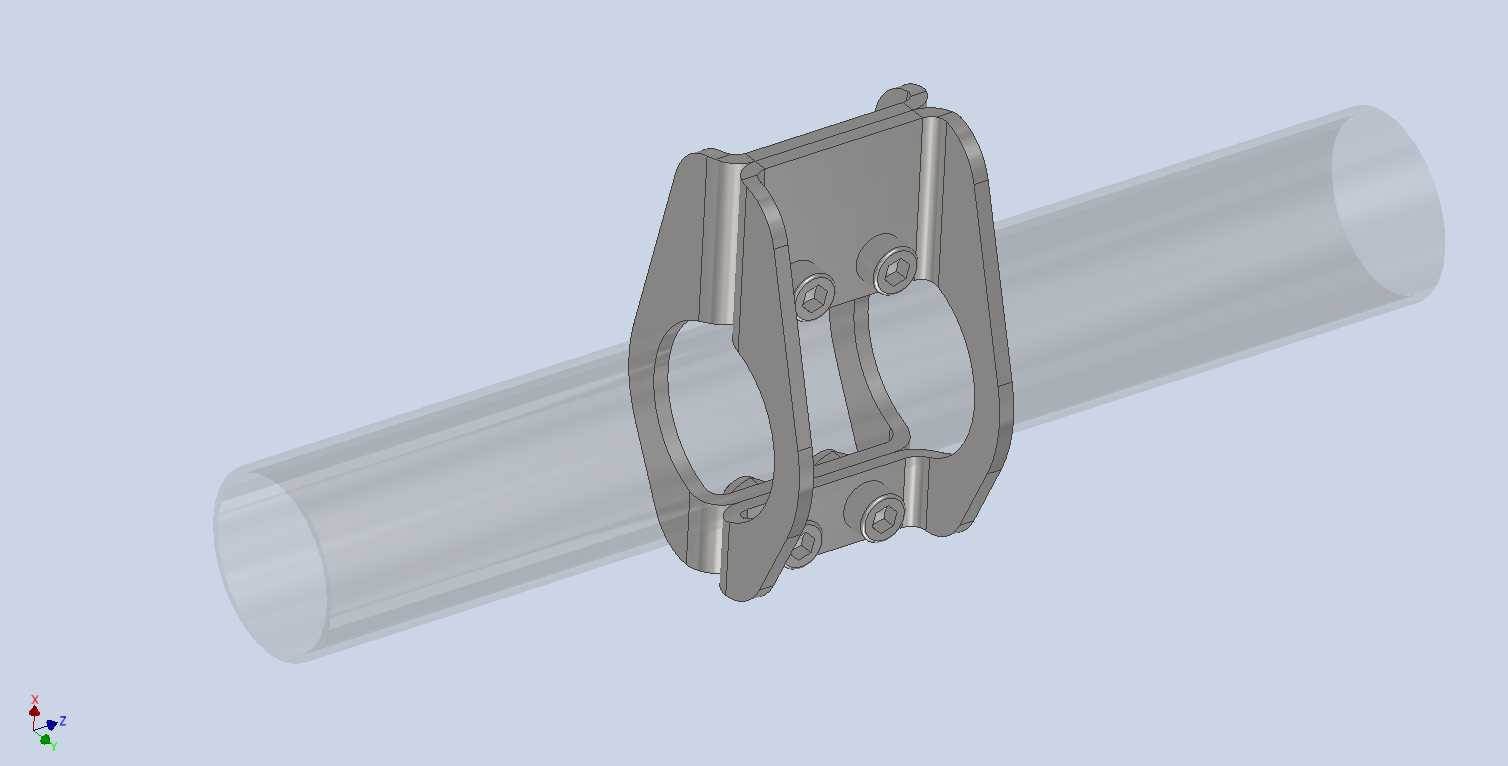

结构主体采用对称式双抱合臂设计，上下两组折弯臂通过标准紧固件实现锁紧，抱合面与圆管外壁的贴合弧度经过参数化拟合，可根据目标管材的外径尺寸快速调整抱合弧的曲率参数，无需重新绘制整体轮廓，仅需修改对应尺寸参数即可生成适配不同管径的夹持件模型，适配外径40mm到60mm区间的常规圆管安装需求。安装时无需对管材进行打孔、焊接等破坏性加工，仅需将两个半环抱合在管材目标位置，拧紧紧固件即可完成固定，夹持力通过折弯臂的结构形变均匀分布在管材接触面上，不会出现局部应力集中导致的管材变形问题，尤其适合薄壁金属管、PVC穿线管等易变形管材的固定作业。

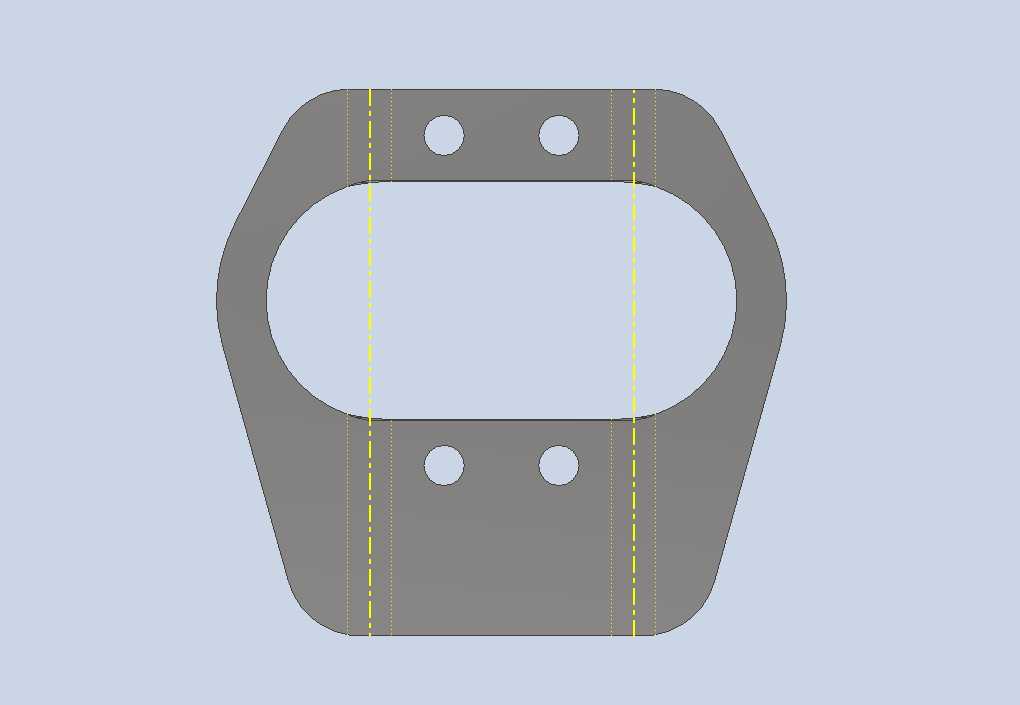

从安装边界来看，该夹持件的单侧安装耳座预留了标准紧固件的安装空间，锁紧后整体外轮廓相对于管材外壁的突出量控制在35mm以内，在狭窄的走线槽、设备内部管路排布场景中不会与周边部件产生干涉。折弯处的圆角经过工艺优化，匹配常规钣金折弯的下模开口尺寸，折弯后不会出现板材开裂、回弹量超差的问题，激光切割的板材轮廓预留了折弯止裂槽，无需后续额外加工即可直接进入折弯工序，整板下料的材料利用率可达82%以上，大幅降低单件加工的材料成本。

在功能设计上，该夹持结构除了基础的管材抱紧功能外，臂体上预留的平面安装位可拓展固定走线卡扣、传感器支架、小型标识牌等附属部件，无需额外在管材上加装固定座，减少管路周边的零件数量。整体结构无焊接死角，表面处理时可完整覆盖所有接触面，长期在户外高湿、多粉尘环境下使用时，不会出现焊缝位置优先锈蚀的问题，结构的疲劳寿命相比焊接式同规格管夹提升40%以上。参数化的设计逻辑允许设计人员根据实际使用场景的载荷需求，快速调整板材厚度、抱合臂宽度、紧固件规格等参数，比如在需要承受更大径向载荷的场景下，可将板材厚度从2mm调整为3mm，同步调整折弯处的圆角参数即可生成符合工艺要求的结构模型，无需重新进行整体结构的力学验算，大幅缩短变型设计的周期。

实际装配过程中，该结构的两个半臂采用完全对称的设计，不存在防错需求，现场安装人员无需区分零件方向即可完成组装，降低装配出错的概率。抱合面未设计额外的防滑齿结构，避免划伤管材表面的防腐涂层，依靠紧固件锁紧后折弯臂与管材表面的静摩擦力实现轴向定位，常规安装工况下可承受不低于150N的轴向拉拽力，满足大部分通讯走线、轻型流体管路的固定需求。对于需要频繁调整夹持位置的场景，仅需松脱紧固件即可沿管材轴向滑动调整位置，调整到位后重新拧紧紧固件即可完成固定，不会在管材表面留下永久性的压痕损伤。
