四分之一英寸等径T型流体管路接头

在气动控制回路、低压液压输送、小型给排水支路、实验设备流体管路等场景中，T型三通接头是实现管路分流、合流的核心基础连接件，本次涉及的1/4英寸规格接头，是小通径管路系统中应用频次极高的一款结构件。从实际工程使用的角度来看，这类接头的核心作用是在不改变主流路通径的前提下，引出一条垂直于主管路的支路，既可以实现单路输入双路输出的分流功能，也可以完成双路输入单路输出的合流需求，适配的介质涵盖压缩空气、低压清水、轻质液压油、无强腐蚀性的工业流体等，在小型自动化设备气路搭建、实验室分析仪器流路配置、家用净水设备管路连接、小型气动工具供气管路布设等场景中都能见到这类结构的应用。

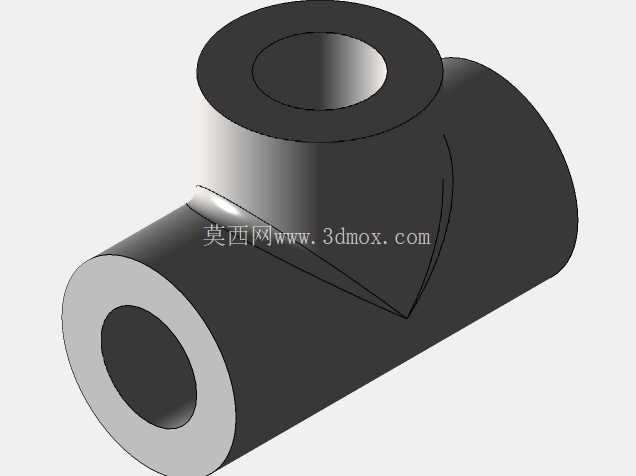

从结构设计思路来看，这款接头采用等径正交结构，主管路为直通式等径通孔，支路接口垂直于主管路轴线居中布置，三个接口的通径完全一致，均为1/4英寸标准管螺纹适配尺寸，这种设计最大的优势是流道转折处的压损控制更合理，相较于异径三通，等径结构在分流时能保证支路流量分配更均匀，不会因为通径突变产生额外的紊流噪声。建模过程中需要重点关注几个核心尺寸边界：首先是主管路的总长度，需要满足两端接口安装时的操作空间，避免两端拧管时扳手干涉；其次是支路接口的高度，要保证支路管路连接时不会和主管路的固定结构产生空间冲突；再者是流道内壁的过渡圆角，正交处的内壁不能做成直角锐边，必须做圆弧过渡处理，一方面可以降低流体经过时的局部阻力，减少压力损失，另一方面也能避免介质中的杂质在直角处沉积堵塞，尤其是在输送带有微小颗粒的流体时，圆角过渡的结构能大幅降低堵塞概率。

外形结构上，接头整体采用锻压成型的实心坯体加工思路设计，外壁在主管路和支路的交接处做了加厚处理，这是因为正交位置是整个接头的应力集中区，当管路内存在流体压力波动、或者管路安装时存在额外的装配应力时，交接位置是最容易出现开裂泄漏的部位，加厚外壁可以有效提升该位置的结构强度，保证1.6MPa额定工作压力下的结构可靠性。接口部分采用标准管螺纹设计，建模时严格遵循管螺纹的牙型角、螺距、有效旋合长度参数，保证和标准1/4英寸管路接头的互换性，不需要额外加工适配件就能直接替换同规格的现有接头。安装边界方面，这款接头的三个接口外端都设计了标准的扳手夹持位，为六角形结构，对边尺寸符合标准紧固件的尺寸规范，安装时可以用普通活动扳手或者固定开口扳手完成拧紧操作，不需要定制专用工具；接头的整体外轮廓没有突出的锐边，所有外壁转角都做了小倒角处理，既可以避免安装时划伤操作人员，也能去除加工过程中产生的毛刺，保证装配时的贴合度。

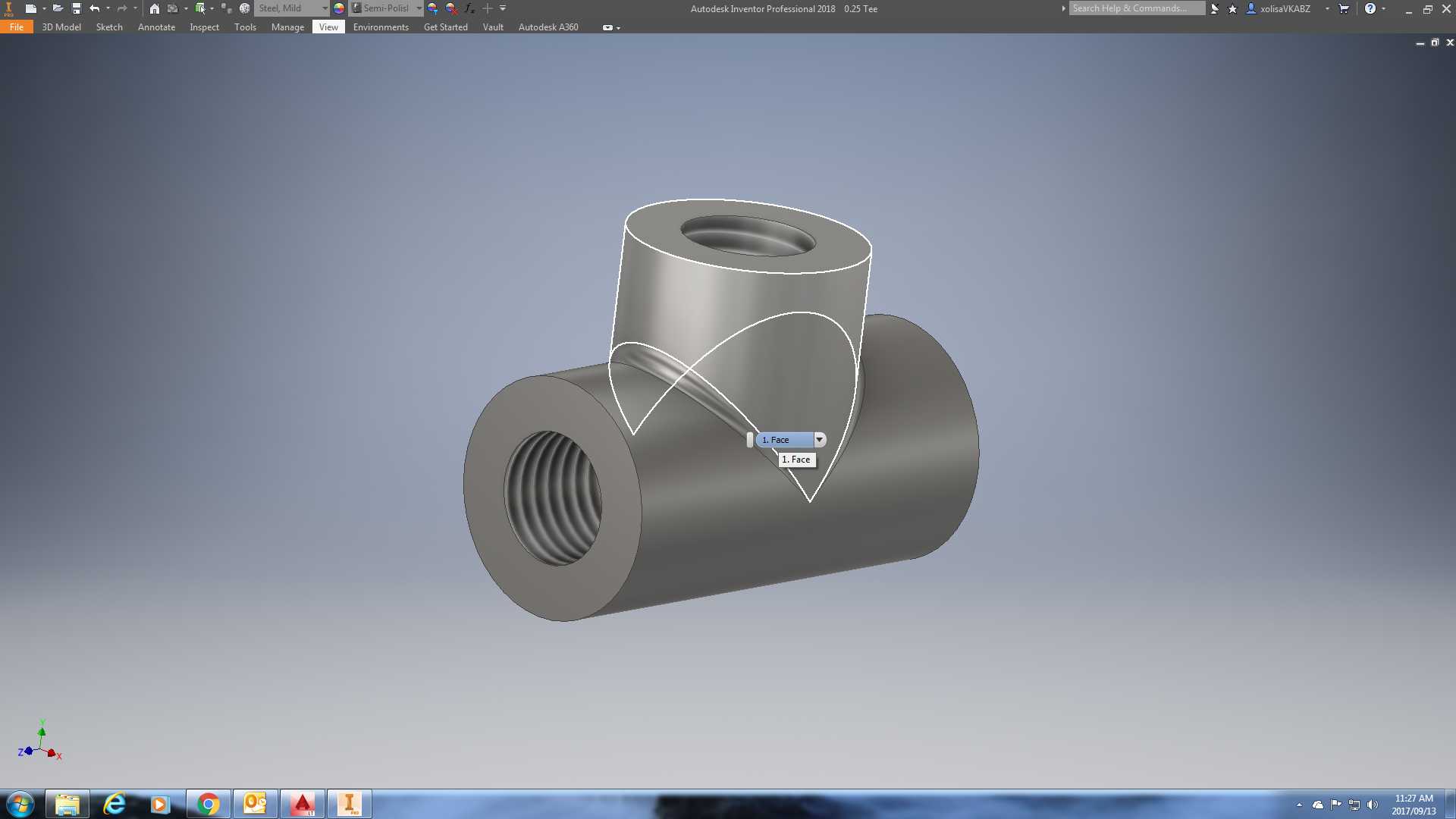

在实际选型使用时，这类T型接头需要根据管路的工作压力、介质类型选择对应的材质，常见的有黄铜、304不锈钢、PP工程塑料等，不同材质的接头适配的工作温度、介质腐蚀性范围各有差异，但核心的结构尺寸是统一的，三维建模时可以通过参数化设计的方式，将通径、壁厚、接口长度等尺寸设置为可变参数，后续衍生其他规格的T型接头时只需要修改对应参数就能快速生成模型，大幅提升同系列产品的建模效率。建模过程中还要注意尺寸链的校核，比如三个接口的同轴度、正交垂直度，这些形位公差会直接影响实际安装时的管路对中效果，如果垂直度偏差过大，安装后管路会产生额外的装配应力，长期使用过程中容易出现接口泄漏甚至接头断裂的问题。另外，接头的内壁粗糙度也需要在建模时标注对应的技术要求，流道内壁的粗糙度要控制在Ra3.2以下，减少流体流动时的阻力，同时也不容易挂附介质残留，适合食品级、医药级等对管路清洁度有要求的应用场景。

从设备配套的角度来看，这类小规格T型接头属于标准化的通用管路配件，不需要针对特定设备做定制化修改，只要通径和压力等级匹配就能直接选用，在三维设备装配时，可以直接将接头模型调入管路装配体中，通过同轴、重合等配合关系完成装配，提前验证管路布设的空间合理性，避免实际安装时出现管路和其他设备部件干涉的问题。很多新手工程师在布设管路时容易忽略接头的安装操作空间，只预留了接头本身的外形空间，没有留出扳手拧紧的操作空间，导致实际装配时扳手无法卡入夹持位，不得不重新调整管路走向，而在三维建模阶段就把接头的完整模型，包括扳手操作所需的空间范围纳入干涉检查，就能提前规避这类现场装配问题，减少设备现场安装的整改工作量。
