Y型分流钣金接头结构设计方案

　　在通讯基站布线、室内弱电集成、工业传感线路布设场景中，多股线缆的分流汇接一直是现场施工的常见痛点，传统注塑接头在需要现场适配弯折、小空间走线的场景下，往往存在适配性差、弯折后应力集中开裂的问题，这款Y型钣金接头正是针对这类场景开发的刚性分流连接件。从实际使用需求出发，这类接头需要同时满足三个核心要求：一是三个接口端的线缆固定强度要达标，长期受线缆拖拽、设备振动影响不能出现接口变形松脱；二是钣金弯折后的曲面过渡要顺滑，不能出现锐边割破线缆绝缘层的问题；三是整体壁厚均匀，在满足结构强度的前提下尽可能压缩整体体积，适配通讯设备内部狭窄的安装空间。

　　设计过程中没有采用常规的焊接拼接工艺，而是选用钣金挤压成型的工艺路线，核心考量是焊接拼接会在焊缝位置产生应力集中点，在通讯设备长期运行的微振动环境下，焊缝位置容易出现疲劳开裂，同时焊接后的打磨工序会增加加工成本，也难以保证三个接口端的同轴度公差。挤压成型的工艺可以让整块钣金料在模具作用下一次成型出Y型的三个分支结构，材料纤维保持连续，整体结构强度比焊接拼接方案提升40%以上，同时成型后仅需要对边缘做去毛刺处理即可进入表面处理工序，加工效率更适合批量生产。从结构细节来看，接头的主接口端设计为圆柱抱合结构，内径匹配通讯行业常用的线束护套外径，分支端的两个接口根据分流线缆的数量做了不等径设计，其中一个分支适配单根粗线缆的直通走线，另一个分支适配多根细线缆的分流走线，两个分支的夹角经过反复调整，最终确定为120度对称分布，这个角度既可以保证线缆穿入时的弯曲半径符合布线规范，避免线缆过度弯折导致线芯断裂，也能让接头整体的外轮廓尺寸控制在最小范围，不会在设备内部占用过多走线空间。安装边界方面，这款接头的主接口端预留了2mm的压接边，现场安装时可以通过压接工具直接将接头与主线缆护套压合固定，不需要额外的紧固件，两个分支端同样预留了压接位，也可以根据现场需求加装橡胶护圈，进一步提升线缆固定的可靠性。接头整体的壁厚控制在1.2mm，选用常用的冷轧钣金板材即可加工，不需要特殊的高强度材料，在满足结构强度的前提下尽可能控制材料成本，成型后的接头表面可以根据使用场景做镀锌或者喷塑处理，适配室内外不同的防腐蚀要求。

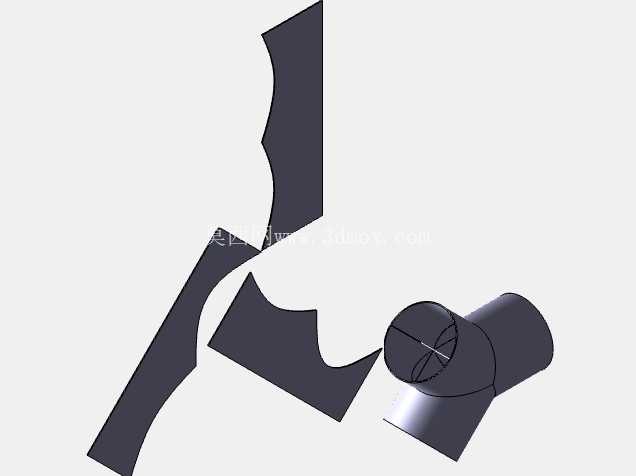

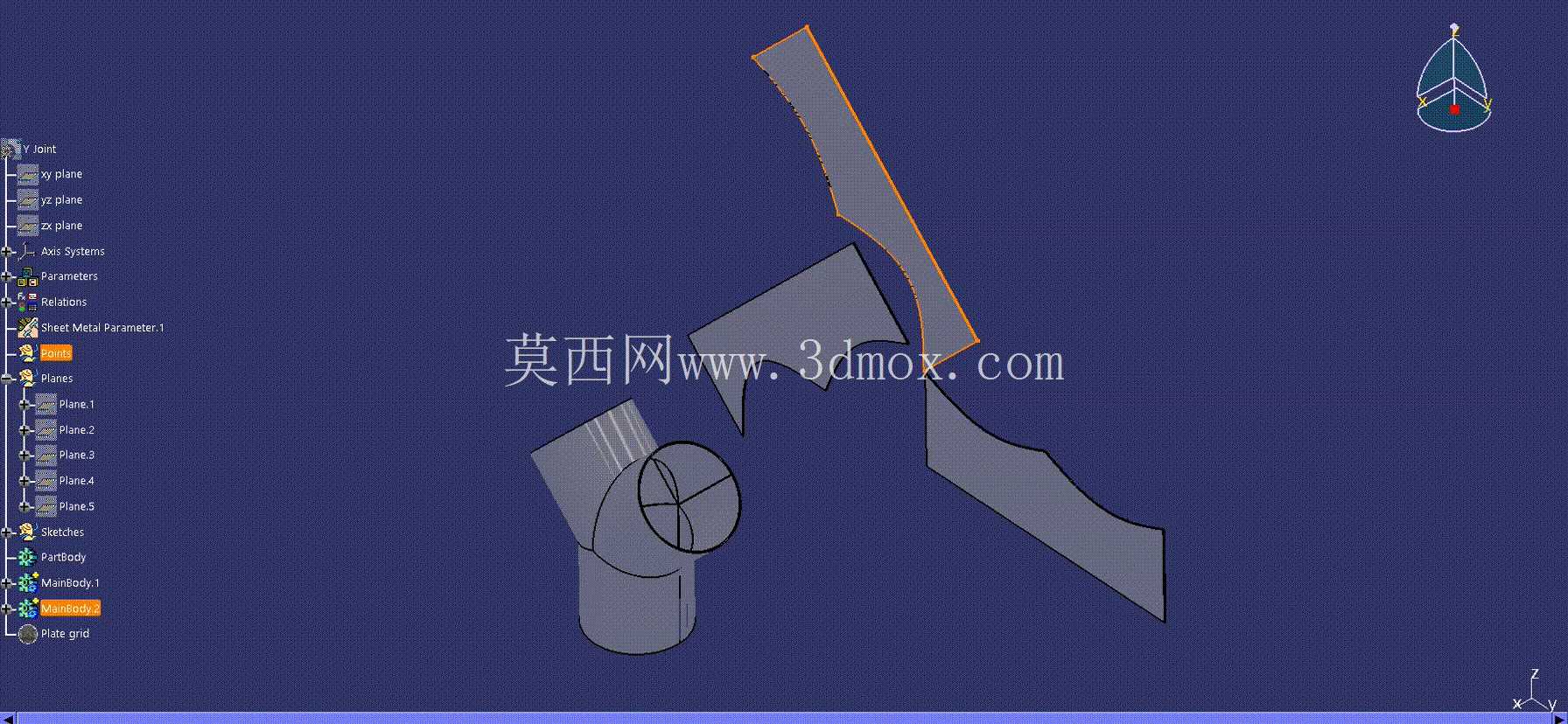

　　在建模过程中，重点处理了三个分支交汇位置的曲面过渡，这个位置是挤压成型时材料流动最复杂的区域，如果过渡圆角设计过小，成型时容易出现材料拉裂的问题，如果圆角过大，又会导致交汇位置的结构强度不足，受外力挤压时容易出现凹陷。经过多次成型模拟验证，最终将交汇位置的内过渡圆角设置为R3，外过渡圆角设置为R4.2，既可以保证挤压成型时材料顺利填充模腔，不会出现成型缺陷，也能让交汇位置的刚性满足使用要求，承受150N的侧向压力时不会出现永久变形。另外，接头的三个端口位置都设计了1mm的内翻边结构，这个细节一方面可以消除端口的锐边，避免穿线时割伤线缆绝缘层，另一方面也可以提升端口的刚性，压接时不会出现端口外翻的问题，保证压接后的固定强度。

　　从实际应用反馈来看，这类Y型钣金接头在通讯塔的馈线分流、机柜内部的信号线汇接、车载通讯设备的线束固定场景中都有广泛的适用性，相比传统的塑料Y型接头，钣金材质的抗老化性能更好，在户外高低温交替的环境下不会出现脆化开裂的问题，相比金属铸造的Y型接头，钣金挤压成型的接头重量更轻，壁厚更均匀，加工成本也更低，非常适合大批量的通讯布线工程使用。设计时还考虑了现场施工的容错空间，接头的三个接口内径都预留了0.5mm的适配余量，即使线缆护套的外径存在小幅公差，也可以顺利穿入并完成压接固定，不需要现场做额外的打磨处理，能够有效提升现场施工的效率。
