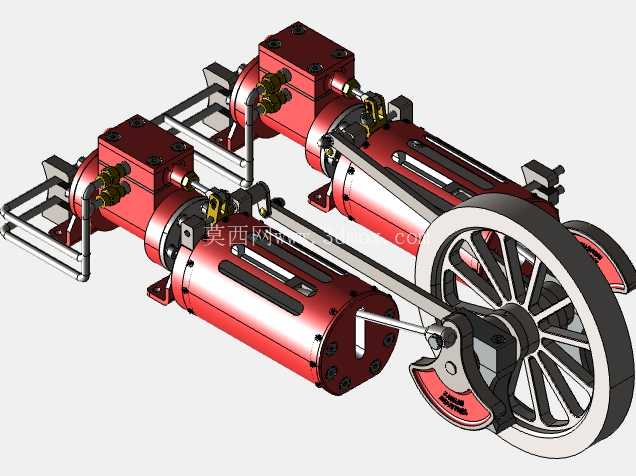

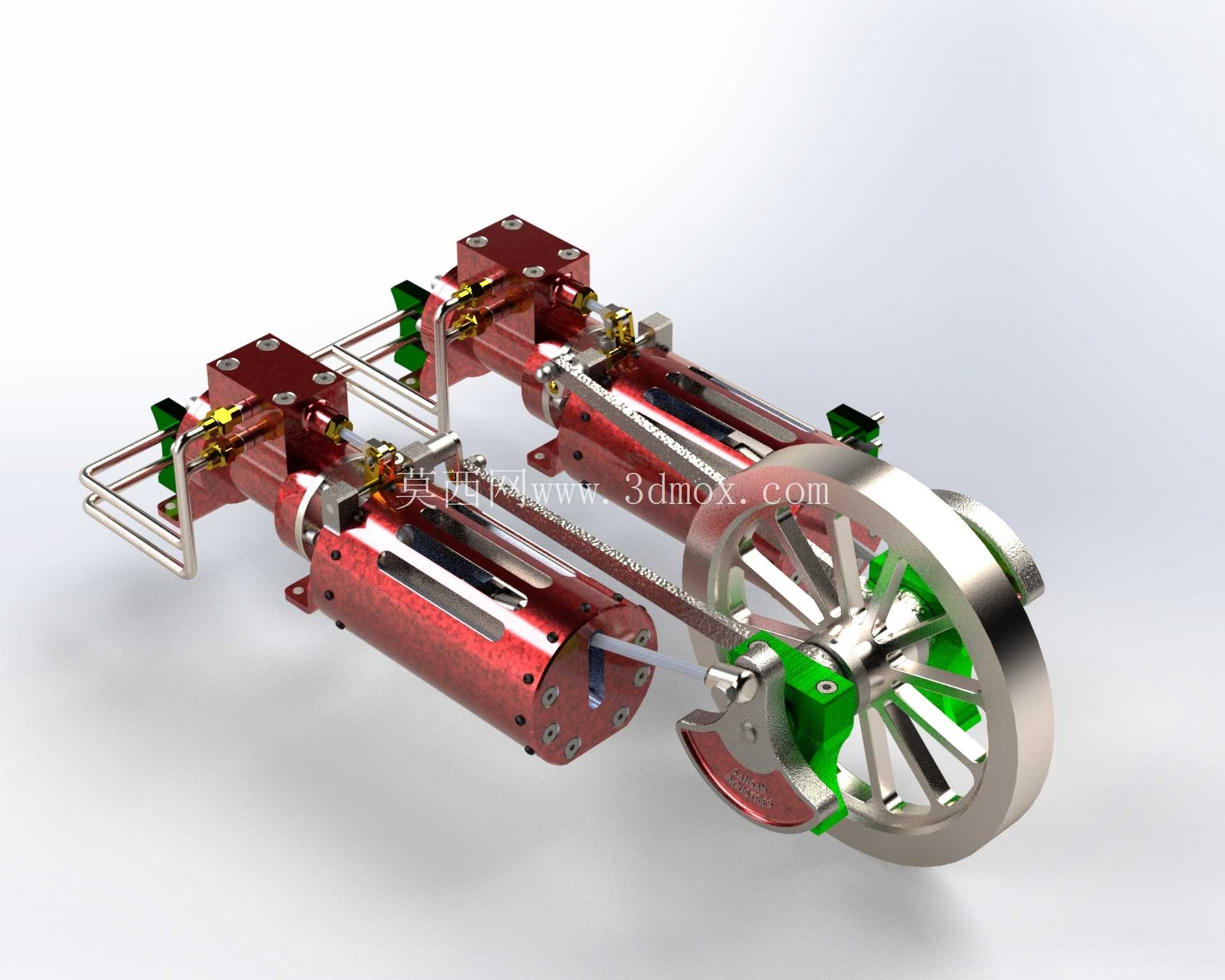

阿尔法型双气缸独立配置蒸汽机结构

这款阿尔法型双缸蒸汽机的设计，核心围绕小功率独立动力输出场景展开，常见于小型教学演示装置、复古动力模型、微型实验动力台架这类对动力平顺性有要求的应用场景，区别于单缸蒸汽机的脉冲式出力特性，双独立气缸的配置从根源上降低了动力输出的波动幅度，不需要额外加装大惯量飞轮就能获得相对平稳的扭矩输出。从结构布局来看，两个气缸采用平行并列布置，缸体轴线与飞轮主轴保持平行，通过各自独立的曲柄连杆机构将活塞的往复直线运动转换为主轴的旋转运动，两个气缸的曲柄相位角错开90度，保证任意曲轴转角下至少有一个气缸处于做功行程，彻底避免了单缸蒸汽机在上止点位置无法自启动的死点问题，实际使用时不需要额外盘车就能直接启动，大幅降低了操作门槛。缸体部分采用一体化铸造的缸套结构，外部预留的散热鳍片结构兼顾了小功率工况下的自然散热需求，不需要额外配置水冷回路，简化了整体管路布局，缸体两端的端盖采用螺栓紧固连接，密封面预留了密封槽，可适配耐高温石棉垫或者金属密封环，保证蒸汽通入后的腔室密封性，避免蒸汽泄漏导致的压力损失。配气机构采用滑阀式配气结构，每个气缸独立配置一套滑阀组件，通过主轴上的偏心轮驱动滑阀往复动作，精准控制进排气口的开闭时序，匹配对应气缸的活塞运动相位，保证蒸汽进排的时序准确，不会出现进排气串气的问题。动力输出端的大直径飞轮采用轮辐式结构，轮缘部分做了加厚处理，通过自身转动惯量储存做功行程的多余能量，带动活塞顺利通过排气、进气的非做功行程，进一步平滑输出轴的转速波动，飞轮端预留了平键连接位，可直接外接皮带轮、联轴器等传动部件，方便将动力输出到外接负载端。安装边界方面，两个气缸的底部共用一体式安装底座，底座上预留了四个对称布置的安装通孔，可通过螺栓直接固定在安装台架上，安装孔的位置公差控制在0.1mm以内，保证安装后主轴与负载轴的同轴度要求，整体结构的横向安装尺寸控制在320mm以内，纵向尺寸不超过180mm，飞轮的最大回转半径为75mm，安装时只需要预留出飞轮外侧20mm的安全间隙即可，不需要额外占用过大的安装空间。从设计思路上，这款结构优先考虑了加工装配的工艺性，所有零部件都采用常规机械加工工艺即可生产，缸体、端盖、飞轮等结构件不需要特殊的五轴加工设备，普通车床、铣床就能完成加工，连杆、曲柄等运动件的配合公差采用IT7级精度，既保证运动过程中的顺畅无卡滞，又不会因为过高的精度要求提升加工成本。管路接口统一布置在缸体的同侧，进气管路采用并联布局，主蒸汽管路接入后通过两个支管分别接入两个气缸的进气口，排气管路也采用同侧汇总布置，方便外接蒸汽源和排气回收装置，整体管路走向简洁，没有多余的弯折，减少蒸汽在管路内的压力损失。实际运行过程中，双缸交替做功的特性让整机的振动幅度远低于同功率的单缸蒸汽机，不需要额外做厚重的减震基础，放置在普通实验台架上就能稳定运行，适合用于热力学原理演示、小型复古动力装置改装、微型发电机组动力源这类场景，输出轴的转速可通过调整蒸汽进气压力进行线性调节，在0.3-0.8MPa的蒸汽压力范围内可实现100-500rpm的稳定转速输出，对应输出扭矩可满足小型负载的驱动需求。结构上还做了维护便利性的优化，所有易损的密封件都采用标准规格，更换时不需要定制特殊配件，滑阀组件可通过端盖的检查口直接进行维护调整，不需要完全拆解整机就能完成配气正时的校准，日常维护的工作量极低。
