螺旋千斤顶套筒组件结构设计

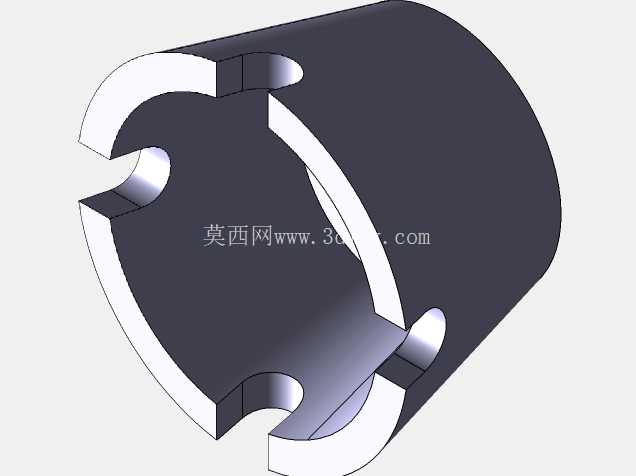

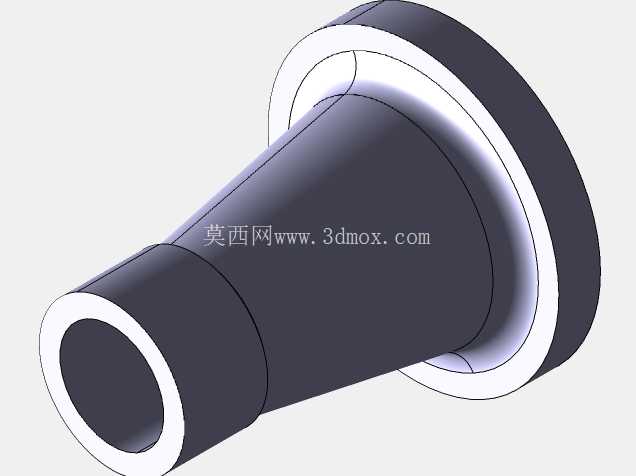

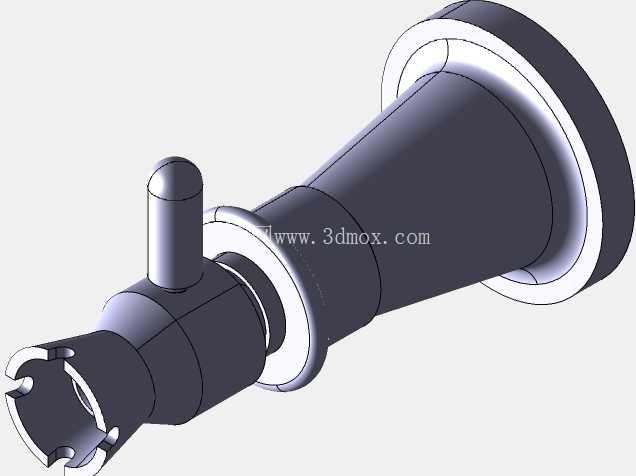

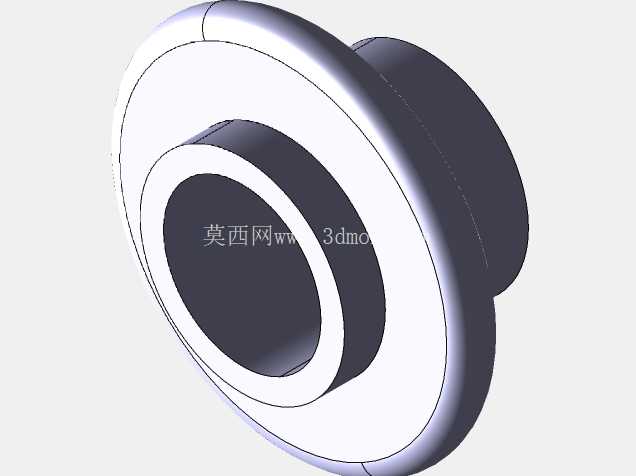

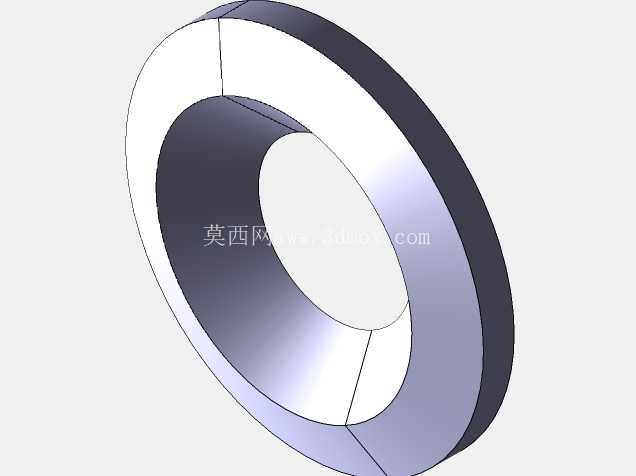

　　设计这类构件时，首先要结合额定顶升载荷核算筒壁的壁厚余量，常规中小吨位螺旋千斤顶的套筒多采用中碳钢调质处理，筒壁的厚度需要保证在偏载工况下不会出现局部屈曲，尤其是卡槽开口位置的应力集中区域，需要在建模阶段做圆角过渡处理，避免应力峰值超过材料的屈服强度。从结构布局来看，该套筒采用中空贯通式设计，内部空腔用于容纳升降螺杆与传动螺母，内壁的加工精度需要控制在IT7级以内，保证螺杆升降过程中不会出现卡滞，周向分布的卡槽沿筒身轴向等距排布，每个卡槽的深度需要匹配锁止销的直径，卡槽的间距对应千斤顶的可调顶升档位，在实际装配时，套筒的下端需要与底座的定位止口配合，止口的配合公差选用H7/h6的间隙配合，既保证装配时的便利性，也能避免受载后套筒出现径向晃动。很多现场作业人员反馈，螺旋千斤顶在长期使用后容易出现顶升卡滞、锁止失效的问题，追根溯源大多是套筒的卡槽出现磨损变形，或是内壁与螺杆的同轴度偏差过大导致螺旋副偏磨，因此在三维建模阶段，就需要对套筒的受力路径做梳理：载荷从顶部的顶帽传递到套筒上端，再通过筒身传递到底座，周向的卡槽位置属于受力的薄弱环节，建模时需要在卡槽的上下边缘做1.5mm左右的倒角，既可以消除加工时的毛刺，也能分散锁止销插入时的接触应力。在设备检修、重物顶升的常规作业场景里，螺旋千斤顶的套筒构件是承担载荷传递、行程导向的核心受力部件，区别于液压类顶升设备的密封依赖结构，螺旋传动的顶升方案对套筒的槽位配合精度、内壁同轴度有着更严苛的工程要求。从实际作业的工况来看，这类带周向卡槽的套筒结构，主要用于匹配螺旋副的升降行程限位，侧面开设的对称卡槽既可以作为顶升过程中防转的卡位结构，也能配合外部锁止件实现不同顶升高度的载荷锁定，避免螺旋副受载后出现反向回转滑落的风险。从安装边界来看，这类套筒的外径需要与千斤顶的外壳导向孔匹配，外壳的导向长度需要覆盖套筒最大伸出量的三分之一以上，避免套筒伸出过长后出现失稳，套筒的总长度需要结合千斤顶的最大顶升高度、闭合高度来确定，闭合状态下套筒的上端需要与外壳顶面保留5mm左右的安全间隙，避免加工累积误差导致套筒顶死外壳。不同于一体式的顶升构件，这种分段卡槽式的套筒结构，在维修更换时不需要拆解整个螺旋传动副，只需要将磨损的套筒从底座止口处抽出即可更换，大幅降低了现场设备的维护成本。

　　在建模过程中，需要特别注意卡槽的位置度公差，所有卡槽相对于套筒中心轴线的对称度偏差不能超过0.1mm，否则锁止销插入后会出现别卡，无法顺利实现档位切换，同时套筒的两端端面需要与中心轴线保持垂直，垂直度公差控制在0.05mm以内，避免顶升时端面受载不均出现偏斜。对于经常在户外工地、汽修车间使用的螺旋千斤顶，套筒的外表面需要做发黑防锈处理，建模时不需要额外预留镀层厚度，只需要在加工工艺要求里注明镀层厚度不超过0.02mm即可，避免镀层过厚影响与外壳导向孔的配合精度。

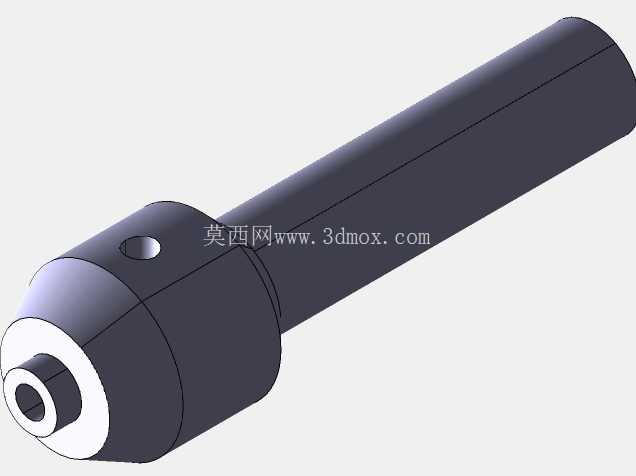

　　从实际使用的反馈来看，套筒内壁的粗糙度需要控制在Ra1.6以下，减少螺杆升降时的摩擦阻力，而卡槽的接触面粗糙度可以放宽到Ra3.2，因为锁止销与卡槽属于静态接触，不需要过高的表面精度。很多新手设计人员在做这类套筒建模时，容易忽略卡槽的应力释放结构，直接在筒壁上开出直角槽，导致载荷测试时卡槽位置出现开裂，实际上在每个卡槽的内端都需要做R2的圆弧过渡，让应力能够沿着筒壁顺畅传递，不会在直角位置出现应力集中。另外，套筒的上端需要设计与顶帽连接的配合结构，通常是在内壁加工一段内螺纹，或是在筒壁上开横向销孔，用于固定顶帽，避免顶帽在顶升过程中出现转动或脱落。

　　在确定套筒的外形尺寸时，需要结合额定载荷做校核：比如5吨级的螺旋千斤顶，套筒的外径通常在70mm左右，壁厚在8mm上下，卡槽的宽度在12mm左右，这个尺寸比例既可以保证足够的结构强度，也不会让整个千斤顶的自重过大，方便现场人员搬运。如果是大吨位的螺旋千斤顶，套筒的材质可以更换为合金结构钢，同时适当增加壁厚，卡槽的数量也需要对应增加，减小每个卡槽承担的载荷。在装配关系上，套筒与内部的传动螺母之间需要保留0.2mm左右的径向间隙，避免加工误差导致螺母在套筒内出现卡滞，同时套筒的外圆与外壳导向孔之间的间隙控制在0.1mm以内，既保证升降顺畅，也不会出现过大的径向晃动。很多现场作业中出现的千斤顶侧翻事故，除了底座放置不平稳的因素外，套筒与导向孔的间隙过大导致顶升时重心偏移也是重要原因，因此在设计阶段就需要严格控制配合间隙的范围。
