车载剪式举升支撑千斤顶结构

这套剪式举升支撑结构主要面向乘用车随车换胎、底盘临时检修、轮边制动件拆装以及小型工装平台高度调节等场景。它的核心价值不在于大吨位持续举升，而在于紧凑收纳、快速展开和稳定短时支撑，适合放置在轿车后备箱备胎槽附近，也可作为轻型维修工位中的辅助承载部件。

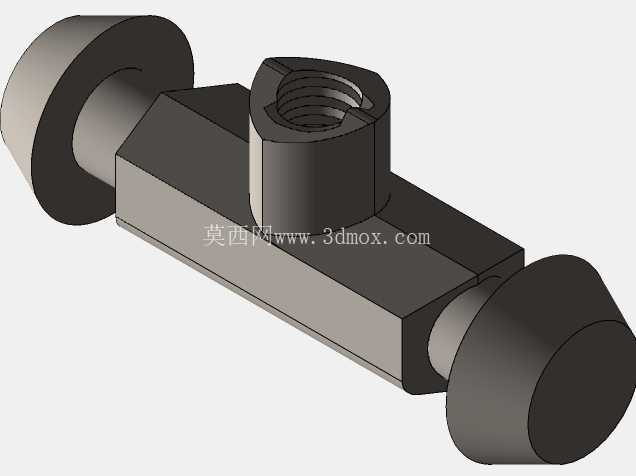

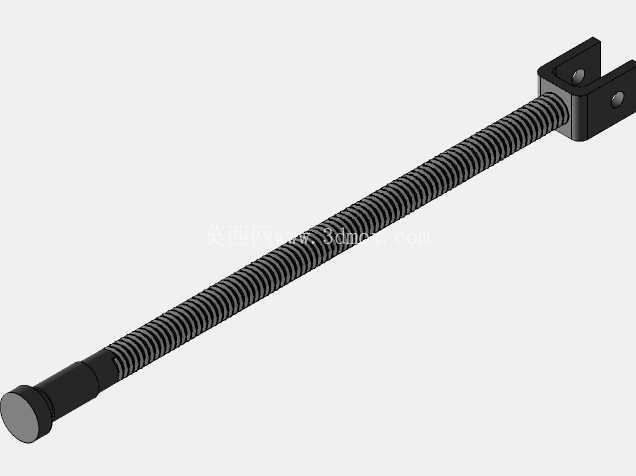

从实际使用逻辑看，设备通过端部旋转输入带动横向丝杆转动，丝杆两侧螺纹旋向相反，推动两端铰座沿轴向靠近或远离。铰座间距缩小时，上下两组交叉剪臂绕中部销轴发生角度变化，顶部承载平台随之升高；反向旋转时，铰座间距增大，剪臂趋于放平，整体高度下降。该传动方式把旋转扭矩转化为水平方向的轴向拉力，再通过连杆几何关系转化为垂直举升力，结构简单、自锁性较好，在丝杆螺纹导程选择合理时，停止输入后能够依靠螺纹摩擦维持高度，降低车辆回落风险。

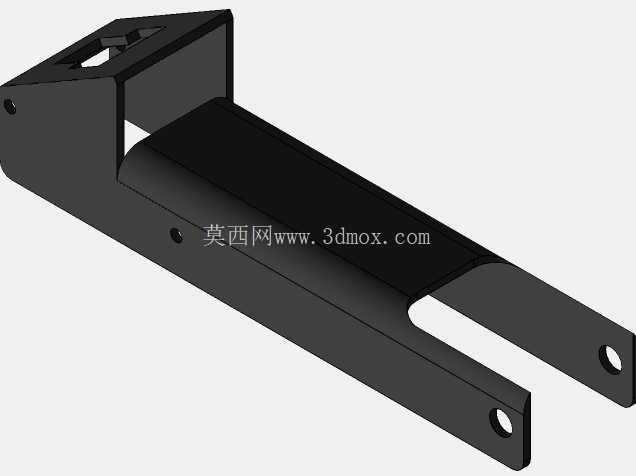

顶部托台采用带折边和开口轮廓的板件形式，目的不是单纯减重，而是在接触车底门槛加强梁或指定举升点时提供足够的平面限位。托台边缘的弯折结构可以提高薄板抗弯刚度，中部开孔既减少材料占用，也便于观察支撑位置，避免托偏到车身护板、油底壳等非承载区域。底部支座同样采用宽幅接触轮廓，展开后与地面形成较大支撑多边形，在松软或不平整地面上可配合橡胶垫、木板使用，以减小局部压强。

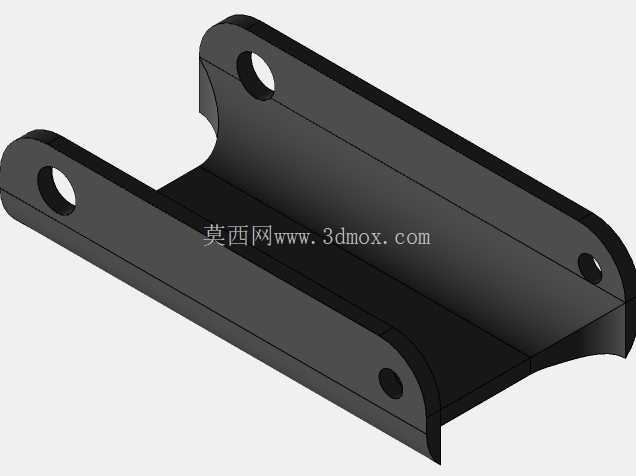

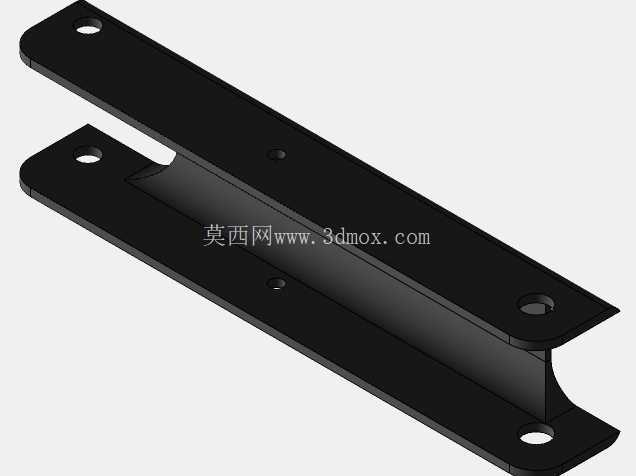

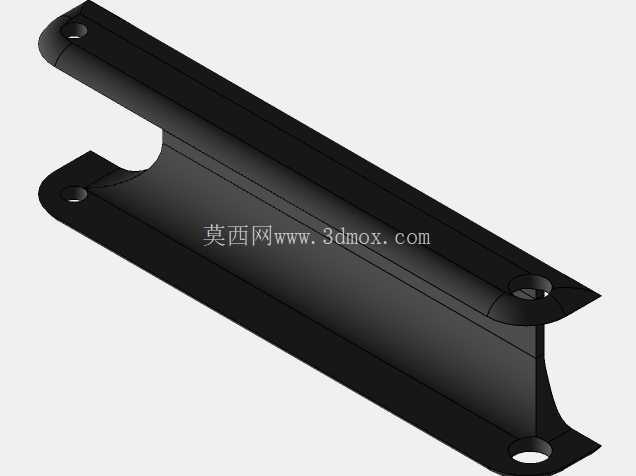

剪臂是受力最集中的部分，模型中上下臂采用交叉布置，并在中部设置回转销轴。臂板外形并非等宽直条，而是在销轴孔、端部铰接孔和折弯过渡区进行局部加强，使载荷从顶部托台经臂架、铰座、丝杆最终传递到底座。设计时需要重点关注几处边界：一是中部销轴的剪切与弯曲强度，二是臂板孔位周边的挤压应力，三是丝杆端部铰座在最小臂角时的侧向分力，四是最低位和最高位两个极限姿态下的机构干涉。

在最低收纳状态，整体呈扁平状，托台、剪臂和底座几乎叠合，丝杆沿长度方向外露，端部输入头位于侧方，便于手摇柄或工具接入。该状态对外形包络要求较高，尤其在车载布置中，需要确认后备箱工具槽的长度、宽度和高度余量，同时预留手摇操作空间。最高举升状态时，剪臂夹角增大，机构重心升高，稳定性对地面平整度和载荷对中程度更敏感，因此实际使用中应避免超行程顶升，不应在仅有单台千斤顶支撑时进入车底作业。

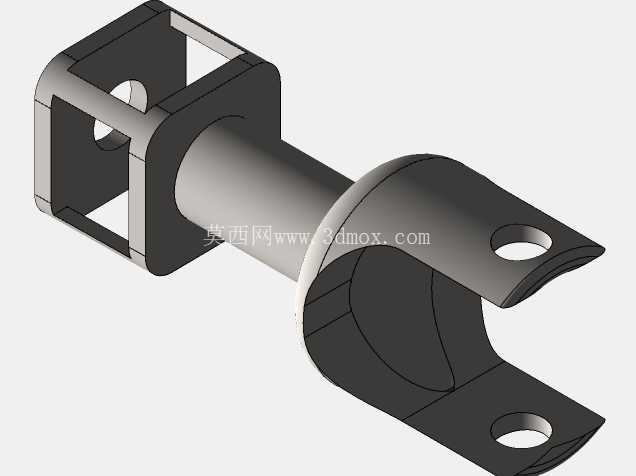

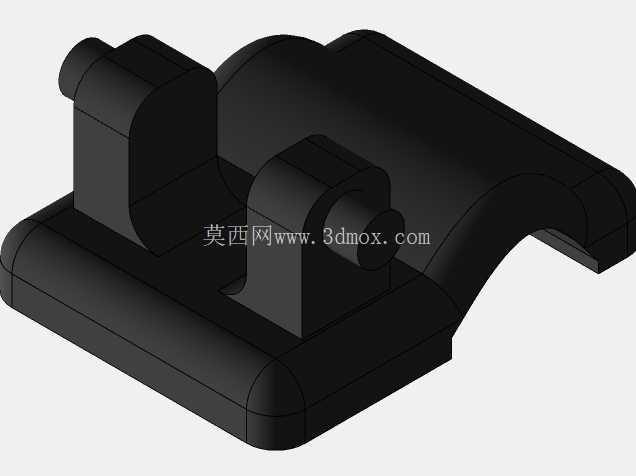

安装边界方面，上部载荷作用点应尽量落在托台中心区域，并与车辆制造厂家规定的举升加强位重合；下部支撑面需保证刚性，不能压在碎石、斜坡或悬空盖板上。丝杆轴线应与底座纵向对称线保持一致，装配时两侧铰座滑动方向不能卡滞，交叉臂的同轴销轴需保证两侧孔位同心，否则升降过程中会出现臂架扭转、托台偏摆和局部卡阻。端部输入接头与丝杆之间通常通过销接或成型轴头传递扭矩，结构上要保留拆装空间，并考虑手摇柄摆动半径。

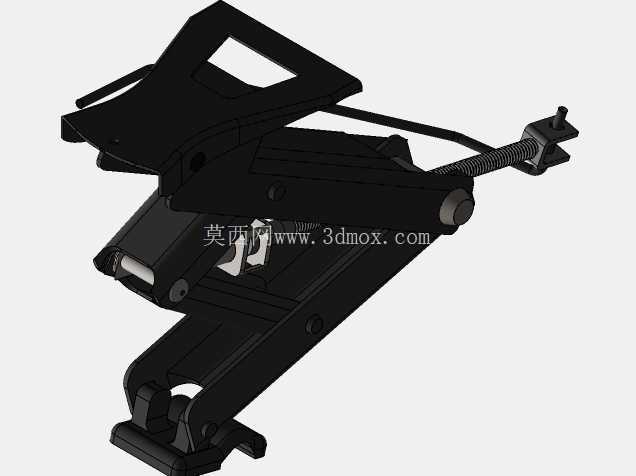

从建模角度看，该类产品适合按运动子装配进行组织：底座与下臂、托台与上臂、交叉销轴、丝杆、两端螺母铰座和端部支撑块分别建立约束关系，再通过丝杆旋转驱动铰座间距变化，验证全行程姿态。外形建模时不能只关注静态外观，螺纹段、臂板厚度、销轴直径、托台翻边高度和底座接地宽度都会影响工程判断。若用于维修教学或选型展示，还可在最低位、半行程、最高位三个姿态下检查托台水平度、臂件间隙、丝杆外露长度以及手柄操作角度，从而判断结构是否满足轻型车辆随车应急举升的真实需求。
