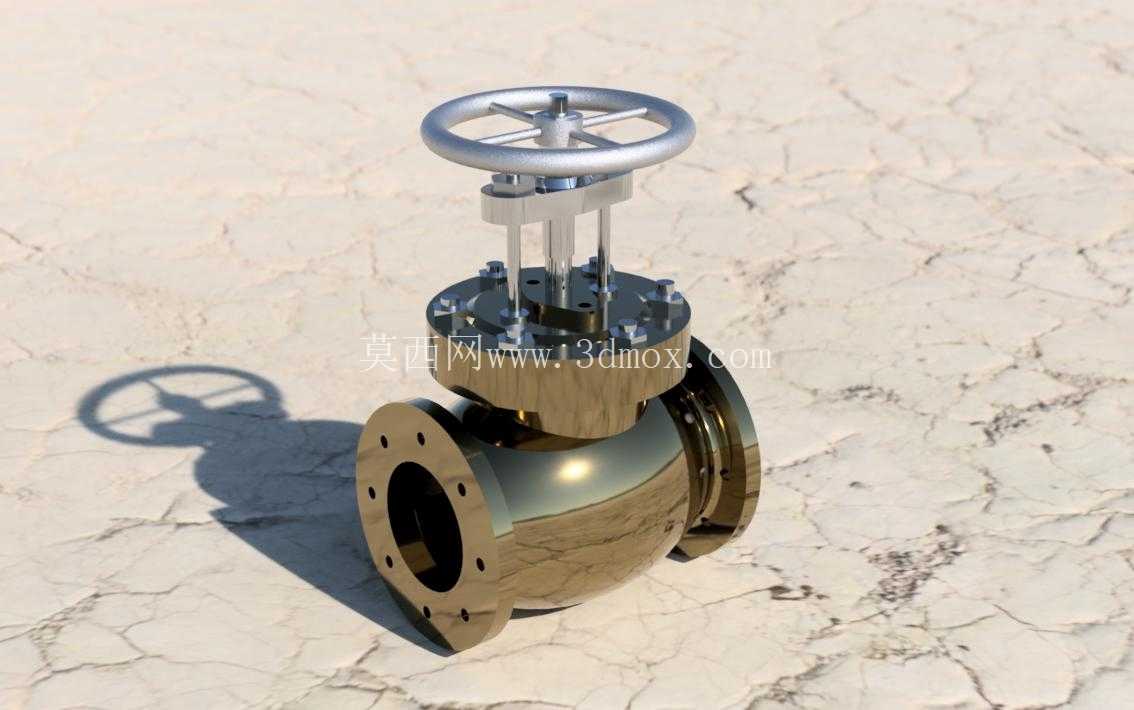

法兰连接手动截止阀结构三维建模

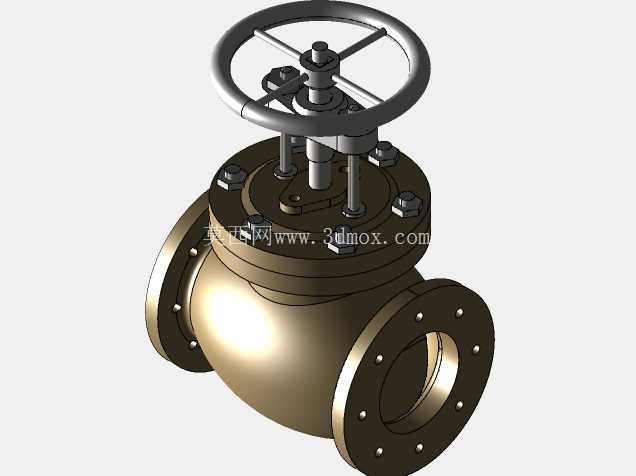

　　从结构设计逻辑来看，这款手动法兰截止阀采用了最经典的下进上出流道设计，阀体整体为铸造成型的球形腔体，相比直角式截止阀，直通式的流道走向更适配水平直管段的安装需求，介质从左侧法兰口进入腔体后，会绕流经过阀瓣与阀座的密封面，再从右侧法兰口流出，这种流道设计虽然会带来一定的流阻损失，但能让阀瓣在小开度状态下获得更稳定的流体受力，避免小流量调节时出现阀瓣振荡、密封面冲蚀的问题。在石化、市政给排水、热力管网、工业流体输送系统的管路设计中，手动截止阀是应用占比极高的截断与节流类元件，不同于球阀的全通径快速启闭、闸阀的低流阻全开特性，截止阀依靠阀瓣沿阀座中心线的升降动作实现密封与开度调节，更适合需要对管路内流体压力、流量进行精细化调节的工况场景，比如换热站的支路流量匹配、化工反应釜的进料量控制、高层供水的立管压力分区，都能见到这类阀件的实际应用。手轮部分采用了轮辐式结构，四根辐条连接外圈轮缘与中心轮毂，相比实心手轮，这种结构在保证操作扭矩传递强度的前提下，大幅降低了手轮自身重量，操作人员在现场启闭阀门时，可通过抓握轮缘施加更大的操作力臂，即使在阀杆填料压得较紧、或者长期未操作出现阀杆轻微锈蚀的情况下，也能借助手轮的力臂优势完成启闭动作，手轮与阀杆之间通过方榫结构连接，配合顶部的锁紧螺母固定，避免操作过程中手轮与阀杆出现相对打滑。

　　阀盖与阀体的连接采用了法兰螺栓紧固结构，沿阀盖圆周均匀布置的六角螺栓能提供足够的压紧力，保证中法兰密封面的密封性，避免阀腔内的带压介质从阀盖结合面出现外漏；阀杆采用了明杆结构设计，阀杆的升降行程会直接暴露在阀盖外侧，操作人员在现场巡检时，不需要额外加装开度指示器，直接观察阀杆的伸出长度就能判断阀门的当前开度状态，大幅降低现场运维的判断成本，同时明杆结构的阀杆螺纹部分不与介质直接接触，能避免介质中的杂质、腐蚀性成分对阀杆传动螺纹造成磨损与腐蚀，延长阀门的整体使用寿命。

　　从安装边界来看，这款阀门的两端法兰采用了标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，安装时可直接与同压力等级、同通径的管路法兰配对，通过螺栓穿接、垫片密封完成管路连接，不需要额外加工焊接坡口，更适合后期需要拆解维护的管路节点；阀门的整体安装高度从法兰中心线到手轮顶端的尺寸经过了优化，既保证了阀杆全开时的行程空间，也不会因为手轮过高导致现场安装时出现空间干涉，在并排布置的阀组安装场景中，相邻阀门的手轮之间预留了足够的操作间隙，操作人员不需要借助额外工具就能完成单台阀门的操作调整。在密封结构的设计上，阀瓣与阀座的密封面采用了锥面配合形式，相比平面密封，锥面密封在相同的阀杆压紧力下能获得更高的密封比压，更容易实现截断状态下的零泄漏，同时在调节过程中，锥面密封的开度变化与流量变化的线性度更好，方便操作人员精准控制管路流量；阀杆穿出阀盖的位置采用了填料函密封结构，通过压盖螺栓压紧填料，实现阀杆处的动密封，当填料出现磨损泄漏时，不需要停压拆解阀门，只需要均匀拧紧压盖两侧的螺栓就能补偿填料的磨损量，快速消除外漏问题，大幅降低现场运维的停机成本。

　　在实际选型应用中，这类手动截止阀通常适配水、蒸汽、油品等无强腐蚀性的介质工况，不适用于含有大颗粒固体杂质的流体管路，因为固体颗粒很容易卡在阀瓣与阀座的密封面之间，造成密封面划伤、关闭不严的问题；在管路安装时需要特别注意介质流向与阀体上标注的箭头方向一致，如果装反方向，不仅会大幅增加阀门的流阻，还会导致阀门关闭状态下阀瓣长期承受介质的反向压力，容易出现阀瓣密封失效、阀杆受力变形的问题。从建模细节来看，整个模型完整还原了阀门的所有装配关系，包括阀体的流道腔体、阀瓣的导向结构、阀杆的梯形传动螺纹、填料压盖的紧固结构、法兰螺栓的六角头细节，所有零件的配合间隙都按照实际工程装配公差进行了还原，既可以用于管路布置时的空间干涉检查，也可以作为阀门结构原理教学的演示模型，帮助刚入行的结构设计人员快速理解截止阀的内部构造与动作逻辑。
