实验室空气气体管路控制开关阀结构

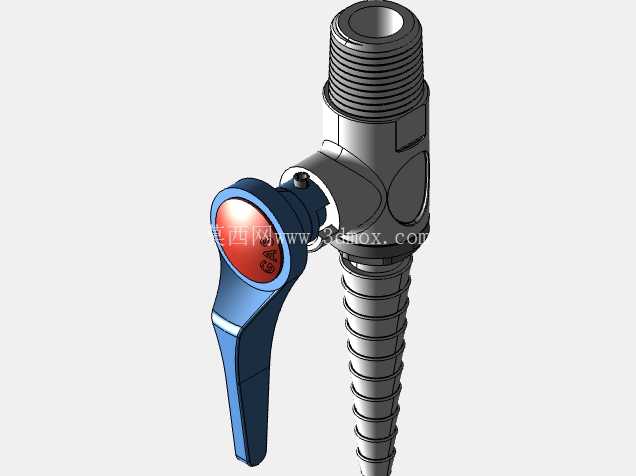

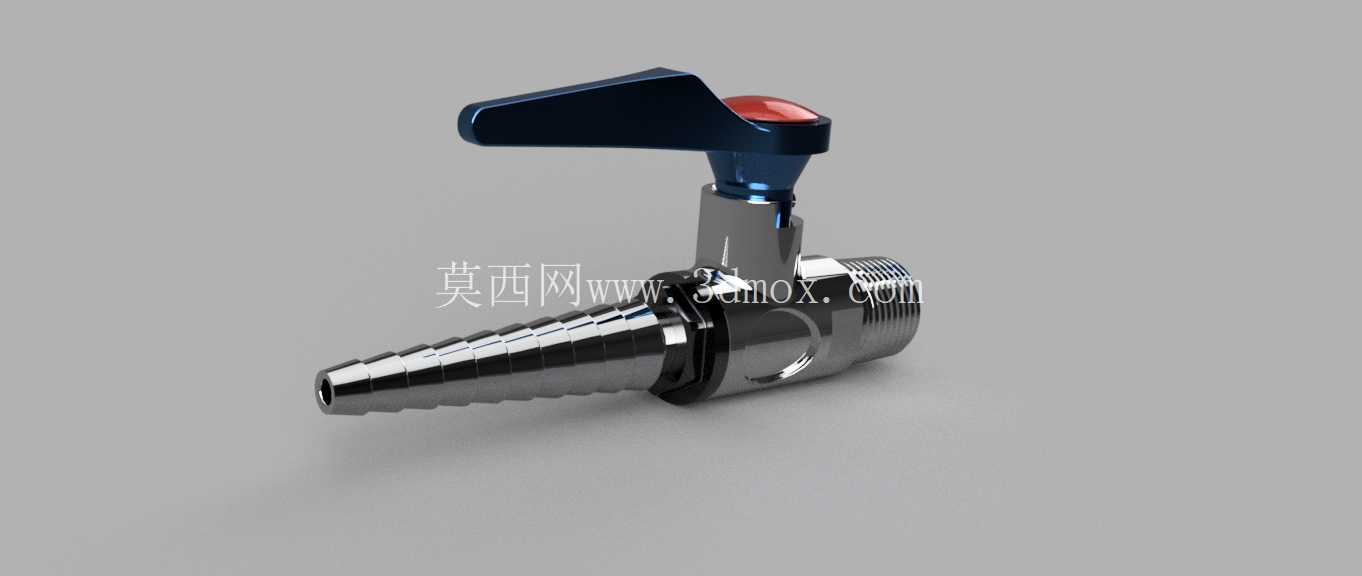

　　这款小型旋柄式控制阀，主要面向实验室气路系统的终端点位控制需求，常见于理化分析实验室、气体配比实验台、院校化工实验实训装置的气路支路中，用来实现小流量空气、惰性气体、低压燃气的通断操控，区别于工业管线的大口径高压阀门，这类阀件的控制精度、操作手感、密封可靠性都针对实验室小流量工况做了定向优化。从结构设计逻辑来看，阀体采用一体式金属切削成型，一端为外螺纹接口，用来对接固定气路面板或者硬管管路端，另一端为宝塔式竹节接头，可直接插接柔性气管，无需额外配置转接头，减少了气路连接的泄漏点，这种接口组合是实验室终端阀的典型配置，兼顾了固定安装的稳定性和软管接驳的便捷性。

　　操作端采用带红色标识位的拨杆式手柄，相比传统的手轮结构，拨杆的90度旋转即可实现全开全关操作，操作人员无需多圈转动，单指即可完成启闭动作，手柄上的红色标识点可直观反馈阀门的通断状态，当标识点与管路方向平行时为通路，垂直时为断路，能有效避免实验过程中误判阀门状态引发的气体泄漏或者供气中断问题。密封结构上，阀杆部位采用多级径向密封，避免频繁扳动手柄后出现阀杆处的气体渗漏，阀芯密封面采用研磨贴合的金属密封搭配软质密封层，既保证了低压下的密封零泄漏，又能耐受实验室常见气体的轻微腐蚀，不会因为长期接触干燥空气、氮气、丙烷类低压燃气出现密封件老化失效的问题。

　　从安装边界来看，这款阀件的整体轴向长度控制在较短范围内，安装后手柄的旋转半径不会超出实验台面板的常规预留空间，在密集排布的气路面板上，相邻阀件的手柄不会出现干涉，可实现多气路并排紧凑安装，阀体的六角结构方便安装时用扳手夹持拧紧，不会因为拧紧力矩过大导致阀体变形。在实际使用场景中，这类阀件通常安装在实验台的气路出口端，前端连接集中供气的管路系统，后端连接实验设备的进气管，比如气相色谱仪的供气支路、火焰喷枪的燃气控制端、微生物培养的供气调节端，每次实验前后只需扳动手柄即可完成气路通断，无需操作前端的总控制阀，减少总阀的动作频次，延长整个气路系统的密封寿命。

　　设计过程中针对实验室操作的特点，特意将手柄的操作力矩调整到合适区间，既不会因为力矩过轻导致误碰开启，也不会因为力矩过重导致操作人员启闭费力，长期频繁操作也不会出现阀杆松动的问题。阀体的金属表面做了抛光镀铬处理，一方面提升了表面的耐腐蚀性能，实验过程中溅落的化学试剂不会轻易腐蚀阀体表面，另一方面光滑的表面也方便日常清洁擦拭，符合实验室的卫生管理要求。宝塔接头端的竹节槽深度和间距经过优化，插接内径匹配的软管后，只需用普通管箍固定即可承受0.6MPa以内的工作压力，不会出现软管脱开的问题，外螺纹端的螺纹精度符合常规管路连接标准，可直接和市面上通用的内螺纹接头、面板安装座适配，无需定制特殊连接件。在结构建模过程中，需要重点关注阀杆旋转的同轴度、阀芯密封面的贴合角度、手柄旋转的行程限位，这几个尺寸直接决定了阀门的操作手感和密封性能，若同轴度偏差过大，会出现扳动手柄卡涩、密封面偏磨的问题，行程限位的角度需要精准控制在90度，保证全开状态下气路的通流面积最大化，减少气体流经阀门时的压力损失，全关状态下密封面完全贴合，实现零泄漏。
