多工位分流式皮带输送机组三维设计

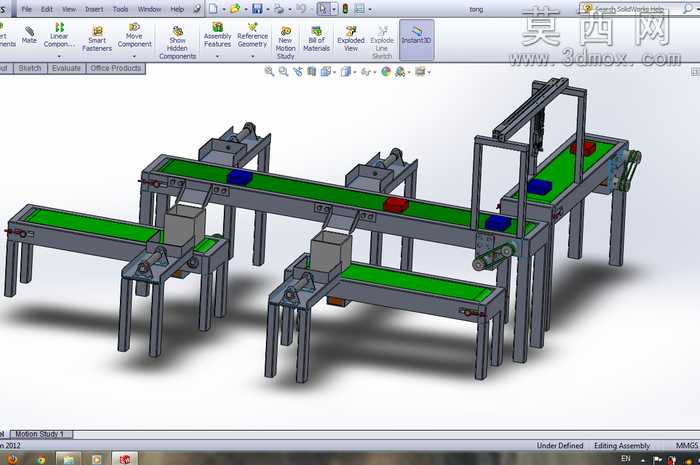

本套输送机组采用三维参数化建模完成整体设计，建模过程中严格遵循机械设计规范，对每一处结构细节进行精准还原，从机架型材的选型搭建、皮带辊筒的装配定位，到分流机构的动作逻辑、驱动组件的排布，均按照实际生产场景的尺寸比例进行1:1建模，确保各零部件之间不存在干涉问题，可直接用于后续的工程出图与生产参考。模型渲染阶段采用工业级写实材质配置，机架部分赋予哑光喷塑金属材质，还原碳钢机架表面的细腻磨砂质感，输送皮带赋予绿色PVC工业皮带材质，精准表现皮带表面的细微纹理与哑光防滑特性，驱动电机、传动辊筒等金属加工件赋予亮面金属材质，区分不同机加工部件的表面处理差异，同时通过环境光与定向光源的组合打光，清晰呈现设备的层级结构与空间关系，让整体渲染效果贴近真实设备的视觉观感。结构设计上采用主输送线搭配多组分支分流线的布局形式，主输送线承担长距离物料输送功能，沿输送方向设置多组分流工位，每组工位配置可升降的挡料分流机构与独立的分支皮带线，能够根据物料的分拣需求将主线上的红蓝标识物料精准分流至对应分支线，实现物料的自动分拣输送；机架采用标准铝型材与方钢组合搭建，保证结构强度的同时兼顾装配便捷性，每段输送线两端配置张紧调节机构，可调整皮带张紧度避免运行打滑，驱动端采用电机搭配链传动的动力传输形式，保证动力传输稳定可靠，分支线与主线的衔接处设置导向过渡结构，避免物料在分流过程中出现卡滞掉落问题。设计思路围绕工业生产中的多品类物料自动分拣输送需求展开，摒弃传统单一直线输送的功能局限，通过模块化的线体组合与分流机构配置，让整套输送系统可适配不同的物料分拣流程，各段输送线采用模块化设计，可根据实际生产场地调整线体长度与工位数量，具备较强的场景适配能力，同时建模过程中预留了传感器、气动元件的安装位，可直接拓展自动检测、自动扫码等附加功能，满足智能化生产线的升级需求。
