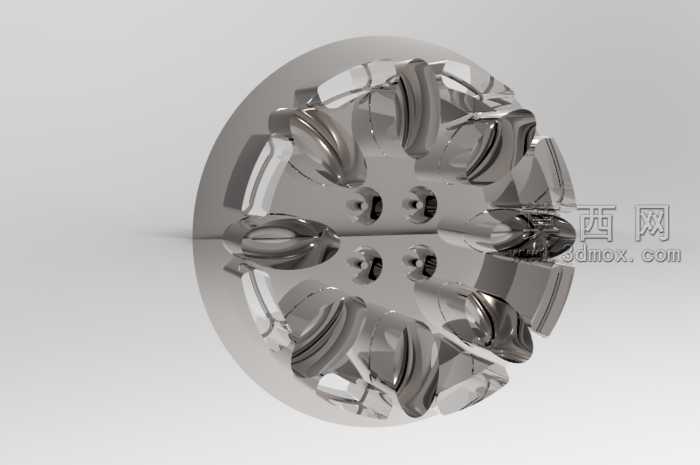

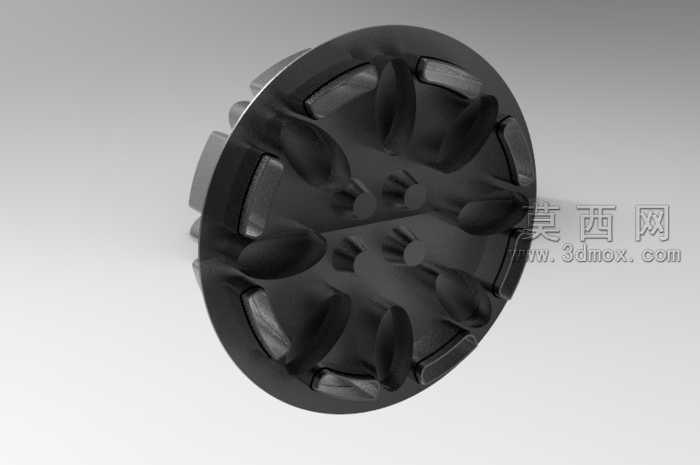

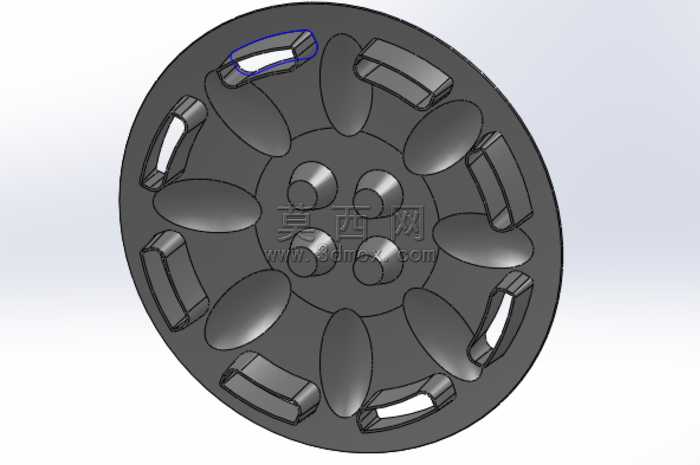

本作品为流体控制阀门核心启闭件阀瓣的三维参数化设计模型,建模过程采用SolidWorks软件完成全参数化草图绘制与特征构建,整体以中心对称式圆盘为基础基体,首先绘制中心定位基准轴与径向分度基准,确保周向结构的均匀分布精度。建模阶段先完成中心区域四个圆柱定位凸台的拉伸特征,该凸台用于阀瓣与阀杆驱动组件的同轴定位装配,保证启闭动作的同轴度,避免运行过程中出现偏磨卡滞问题。周向区域交替排布两类功能结构,一类为椭圆型凹陷导流槽,通过放样切除特征完成曲面构建,曲面过渡处采用G1连续圆角处理,可在阀瓣开启过程中对流体进行均匀导流,降低流体通过时的紊流与压损,提升阀门的流量调节稳定性;另一类为带侧边镂空的矩形凸台结构,通过拉伸切除与薄壁特征构建,镂空区域用于嵌装密封弹性件,凸台的高度差形成密封副的压紧限位结构,保证阀瓣关闭时密封面的贴合压力均匀分布。模型整体采用工程塑料与金属复合材质的渲染设定,基体部分赋予哑光灰铸铁材质,表面添加细微喷砂纹理还原工业零件的真实质感,密封嵌装槽区域赋予高亮金属边缘质感,区分不同功能区域的材质差异。设计过程中重点考量阀瓣的启闭运动行程与流体过流面积的匹配关系,周向均匀排布的结构可保证阀瓣在任意开度下的流体受力均匀,降低驱动阀杆所需的操作力矩,同时对称式的结构设计可抵消流体介质对阀瓣的径向冲击力,延长阀门整体的使用寿命。模型所有特征均保留完整参数化建模历史,可根据不同通径的阀门设计需求直接修改径向尺寸、槽体深度、凸台高度等参数,快速生成适配不同工况压力、不同介质类型的阀瓣衍生模型,模型的装配基准完全匹配通用阀门的阀杆连接尺寸标准,可直接导入阀门整体装配体中完成干涉检查与运动仿真验证。
