浸入式水质检测TDS传感探头结构设计

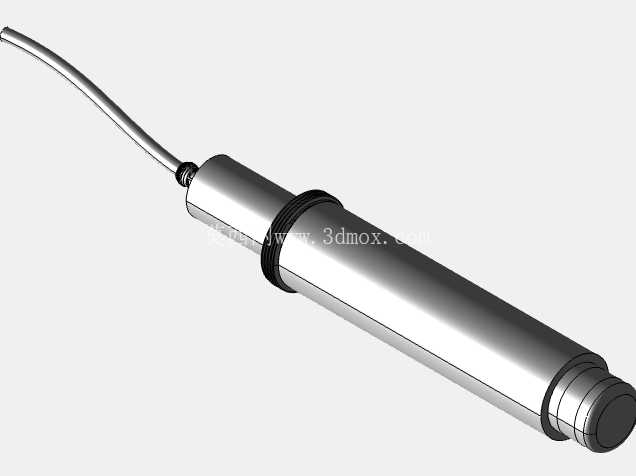

　　这款TDS传感探头的三维结构设计，核心围绕水处理场景的在线检测需求展开，在市政供水末端监测、工业循环水水质管控、商用净水设备出水检测、水产养殖水体参数采集等场景中，这类探头都是直接接触被测水体的核心检测元件，负责实时采集水体中的溶解性总固体参数，为后续的水质调控、净化流程触发提供可靠的数据支撑。从结构设计逻辑来看，整个探头采用长圆柱式主体构型，首先考虑的是浸入式安装的适配性，主体外壳选用耐水腐蚀的金属材质做密封壳体，既可以抵御水体中长期浸泡带来的锈蚀问题，也能为内部的检测电极、信号处理电路板提供稳定的防护屏障，壳体中段设计的环形密封槽，是专门适配管路安装、流通池安装的密封结构，安装时搭配O型密封圈就可以实现安装位置的静密封，避免被测水体从安装缝隙渗漏到设备内部，也能防止外部杂质进入检测区域干扰检测精度。探头前端的检测端做了阶梯收窄的结构设计，一方面可以减少探头浸入水体时的水流阻力，降低流动水体对探头的冲击晃动，另一方面收窄的端面可以让检测电极更充分地与水体接触，避免出现检测死角，保证采集到的参数能够真实反映当前水体的实际TDS数值。尾部引出的信号线缆做了防弯折的应力释放结构，线缆与壳体衔接的位置设计了加厚的防护套，在实际安装布线过程中，经常会出现线缆拉扯、反复弯折的情况，这个结构可以避免线缆根部断裂导致的信号中断或者密封失效问题，同时线缆本身选用防水耐腐的护套材质，能够适应潮湿、甚至部分弱腐蚀水体的使用环境。

　　从安装边界尺寸来看，圆柱主体的外径设计适配常规的DN15、DN20管路安装孔位，不需要额外定制非标安装接头，现场安装时可以直接搭配标准的管路锁母完成固定，整体长度控制在常规流通池、浸入式安装支架的适配范围内，既不会因为长度过短导致检测端无法充分接触水体，也不会因为长度过长在狭小的设备舱内出现安装干涉。在功能结构的细节处理上，壳体的所有衔接位置都设计了密封胶圈的安装槽，整体防护等级可以满足IP68的长期浸水使用要求，内部的电极固定结构做了同轴度定位设计，保证检测电极的位置不会因为水流冲击、安装震动出现偏移，避免检测数值出现漂移。

　　信号线缆的走线通道在壳体内部做了灌封槽设计，组装完成后可以用密封胶完成灌封，彻底隔绝水体从线缆位置渗入内部电路的可能。不同于实验室用的便携式检测探头，这款结构设计更偏向长期在线固定使用的场景，所以在结构强度上做了针对性强化，壳体壁厚可以承受1MPa以内的管路水压，不会因为供水管道的压力波动出现壳体变形、密封失效的问题。在实际选型适配过程中，结构设计人员可以直接基于这个三维模型完成安装支架、流通池的配套结构设计，不需要反复测量探头的外形尺寸、安装孔位参数，模型中已经完整还原了密封槽位置、线缆引出方向、检测端长度等关键结构尺寸，能够直接导入装配体中完成干涉检查，提前规避安装过程中可能出现的尺寸不匹配问题。

　　比如在商用净水机的内部结构设计中，将这个探头模型直接装配到滤芯后端的管路上，可以快速确认探头的安装角度是否会和周边的滤芯、管路、阀体出现干涉，线缆的引出方向是否方便布线连接到主控板；在工业循环水的监测站点设计中，可以基于探头的外径尺寸设计对应的浸入式安装护套管，确认探头插入水体的深度是否符合检测要求，避免因为插入深度不足导致检测数值偏差。整个结构没有多余的冗余设计，所有的外形结构都是围绕实际使用中的密封可靠性、安装便利性、检测稳定性展开，没有为了外观做多余的异形结构，既方便后续的零件加工开模，也能减少组装过程中的工序步骤，降低批量生产的装配难度。
