浸入式水质检测PH电极结构设计

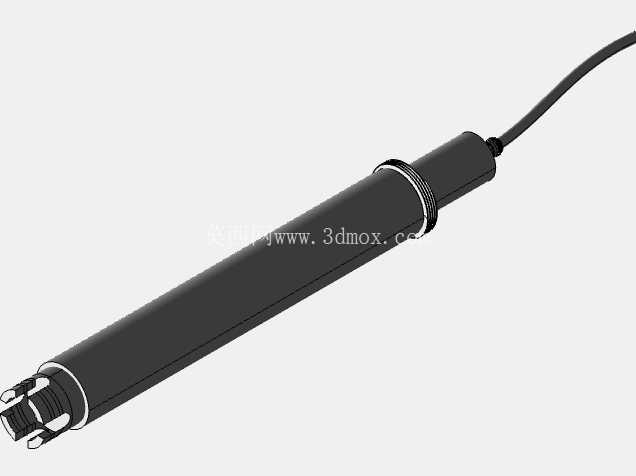

　　这款PH检测探头的三维结构，是针对工业在线水质监测场景做的适配设计，日常做水处理设备集成、环境监测站运维、工业制程水系统改造的结构工程师，对这类探头的安装边界、结构细节应该都不陌生。从结构上看，整体采用长圆柱杆式主体设计，杆身做了等径光滑外壁处理，材质选型上默认匹配耐腐工程塑料壳体，能够适配多数弱酸弱碱检测工况的长期浸泡需求，杆身靠近线缆引出端的位置做了外螺纹安装段，这部分是现场安装的核心配合位，常规安装时可以直接穿过监测池侧壁、流通池安装孔，通过配套锁紧螺母实现端面密封固定，不需要额外做复杂的转接工装，安装时需要预留的操作空间也比较小，杆身长度方向的尺寸设计，能够保证前端敏感玻璃泡完全浸入液面以下，同时避免线缆接头长期接触水体出现渗漏问题。

　　前端检测端做了防护式结构设计，敏感电极外侧带多孔防护护罩，既可以保证待检测水体能够顺畅接触电极敏感膜，又能避免水体中大颗粒杂质、流动水流直接冲击电极膜片造成损坏，护罩和杆身采用螺纹旋合连接，后期现场校准、更换电极的时候不需要拆卸整个安装结构，直接旋下前端护罩就能完成操作，维护效率比一体式结构高不少。尾部线缆引出位置做了径向密封结构，线缆和壳体衔接处做了应力释放锥段，避免现场安装拉扯线缆的时候破坏内部密封结构，线缆采用耐腐柔性护套，能够适应户外露天安装、管道旁潮湿环境的长期使用，不会轻易出现护套开裂、线芯外露的问题。

　　从实际应用场景来说，这类PH探头可以适配市政污水处理厂的曝气池、出水口在线监测点位，也可以用在化工企业制程循环水的PH值实时检测，还有自来水厂的沉淀池、过滤池出水水质监测，甚至水产养殖的养殖塘水质监测点位也能适配，不同场景下只需要根据实际安装位置调整配套的安装支架、延长线缆长度即可，主体结构不需要做改动。设计过程中，首先考虑的是长期浸泡的密封可靠性，所有壳体衔接位置都做了双道密封圈槽设计，装配时配合O型圈能够实现IP68级别的防护能力，避免水体渗入壳体内部腐蚀内部电极引线；其次是安装通用性，杆身的安装螺纹尺寸采用行业通用规格，能够和市面上多数流通池、安装支架、沉入式护套直接适配，不需要单独定制转接件，降低用户的选型配套成本；另外考虑到现场校准的便利性，前端护罩的旋合扭矩做了优化，徒手就能完成拆装，不需要借助专用工具，运维人员在现场做两点校准、电极清洗的时候操作更顺手。从安装边界来看，安装时需要在安装面板或者池壁上开出对应直径的过孔，孔位周边预留足够的螺母锁紧空间，探头伸入水体的深度需要控制在合适范围，既不能太浅导致前端电极露出液面，也不能太深让尾部线缆长期浸泡在水里，水平安装的时候需要注意探头前端略微向下倾斜，避免水体顺着线缆倒流进密封位置，垂直安装的时候要避开池底的沉积淤泥区域，防止淤泥长期包裹前端护罩影响检测响应速度。

　　结构细节上，杆身外壁做了哑光防滑处理，安装旋紧的时候不容易打滑，前端护罩的进水孔做了倒角处理，不会在安装过程中划伤运维人员的手部，内部电极的固定结构做了防震设计，运输、安装过程中的轻微震动不会导致电极移位、敏感膜开裂，整体结构没有多余的复杂曲面，加工开模难度低，量产的时候壳体一致性容易控制，后期做结构改型的时候，只需要调整杆身长度、安装螺纹规格就能适配不同的安装深度需求，不需要重新开整套模具，能够有效降低衍生型号的开发成本。
