45度集成式弯通法兰连接管件结构

在流体输送管路系统的布局设计中，经常会遇到管路需要转向同时还要兼顾端部刚性连接的场景，常规的分体式弯头搭配平焊法兰的组合，不仅安装时需要多组密封垫片、多套螺栓紧固件，还会因为对接焊缝多、密封面数量多，提升管路泄漏的风险点，同时分体式组件的整体占用空间更大，在紧凑型设备的内部管路布局中很难适配。这款集成式弯通法兰结构，就是针对这类紧凑安装场景做的一体化设计，把弯头的流道转向功能和法兰的刚性连接功能整合在单一金属坯件上，减少了管路对接的接缝数量，从结构上降低了泄漏概率，同时压缩了整体安装占用空间。

从实际应用场景来看，这类集成弯通法兰常出现在液压动力单元的阀块外接管路、小型工艺设备的流体进出接口、车用动力系统的辅助管路布局中，尤其是在安装空间局促、管路排布密集的区域，一体化结构不需要额外预留弯头和法兰对接的操作空间，能大幅提升管路布局的紧凑度。设计过程中首先要确定流道的转向角度，这款结构采用45度转向设计，相比90度弯头能降低流体转向时的局部阻力损失，减少流体在弯道处的紊流和压损，对于输送有一定粘度的流体或者对压力损失敏感的管路系统更为友好。

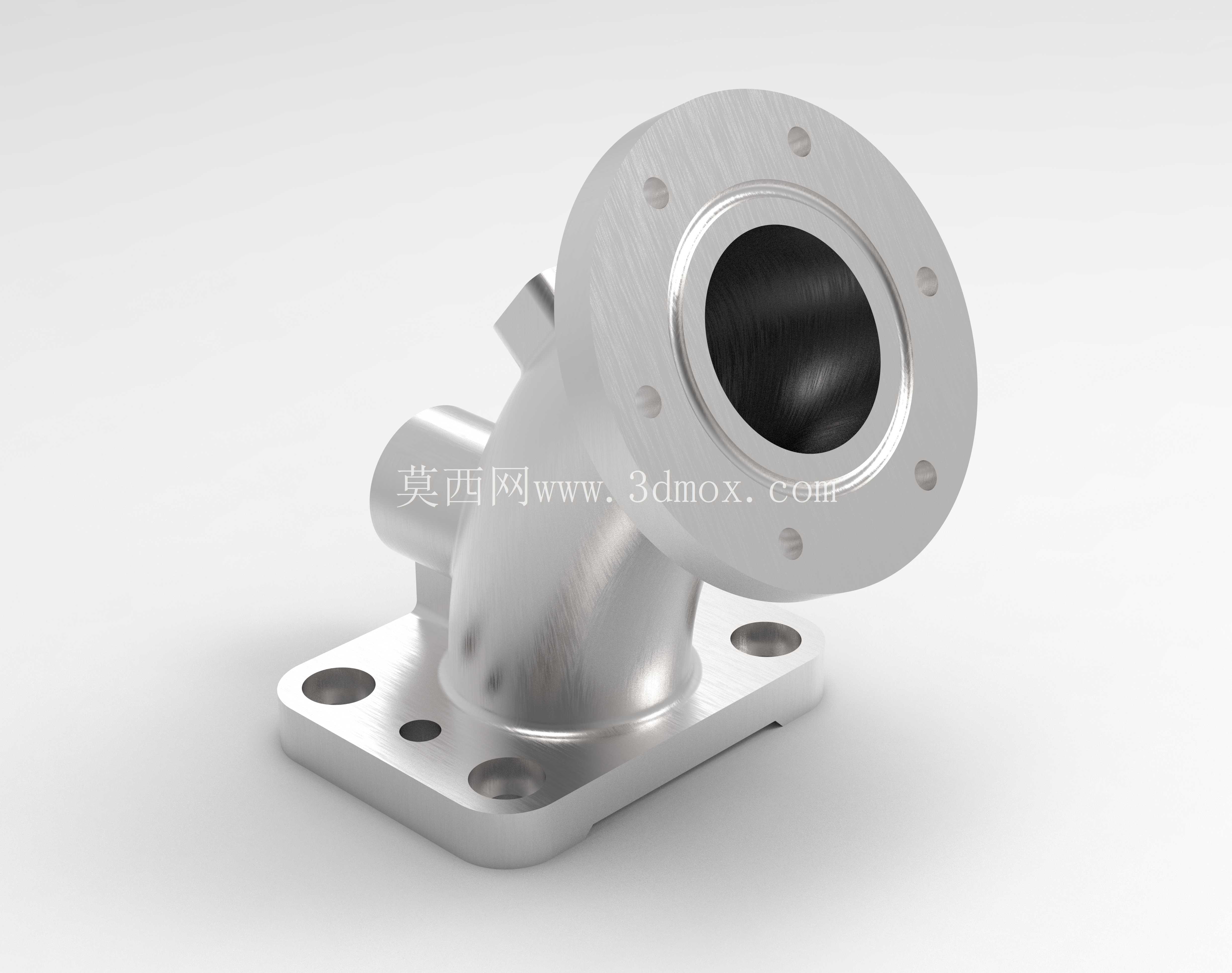

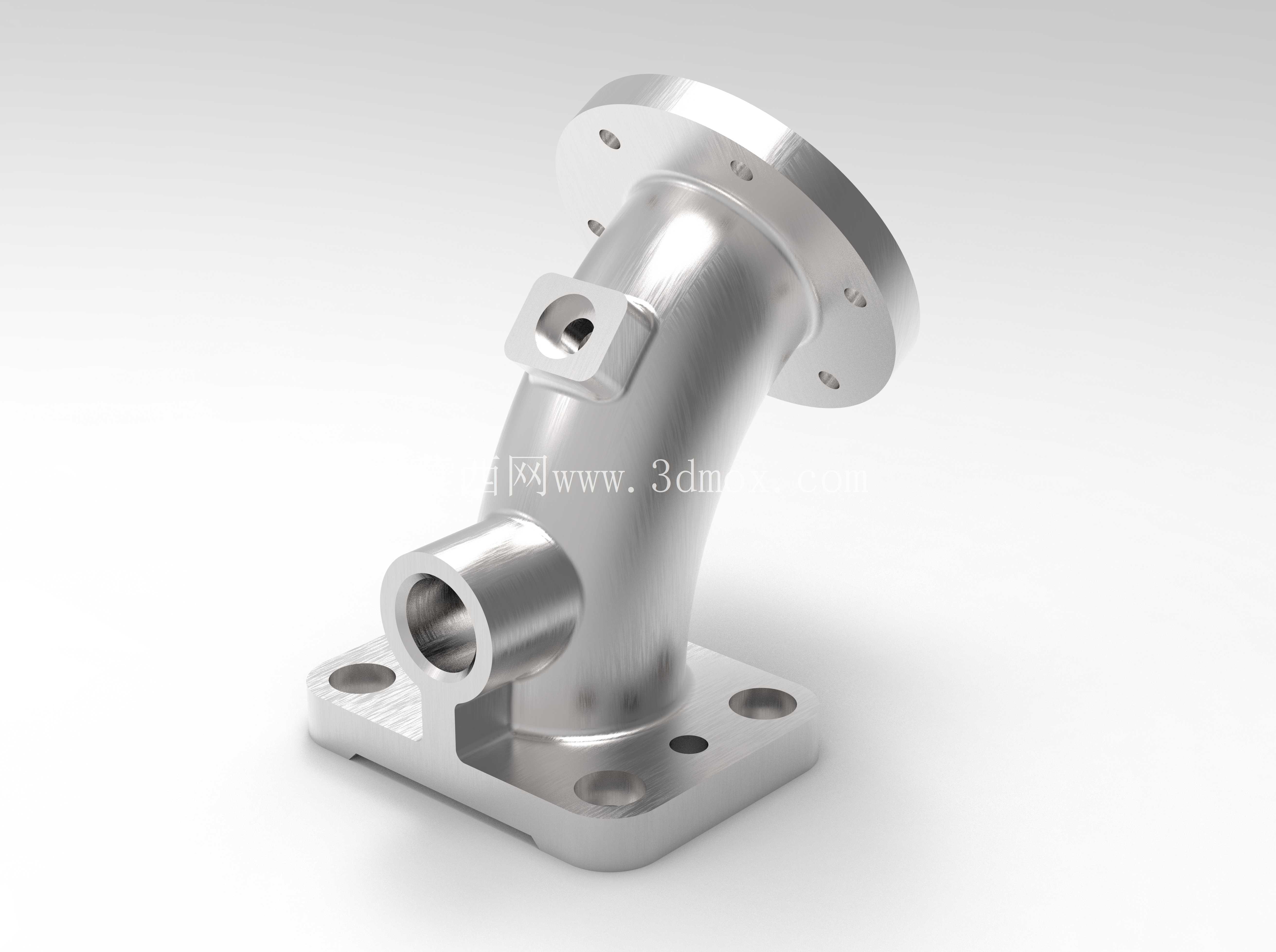

结构设计上，一端采用带标准螺栓孔的圆形法兰连接面，法兰端面预留密封槽安装位，可适配O型圈或者金属缠绕垫片实现端面密封，法兰盘上的螺栓孔位置按照通用管路法兰的孔距规范设计，能和同规格的标准法兰直接对接，不需要额外做转接件。另一端采用带安装定位孔的方形法兰基座，基座上的四个安装孔可直接通过螺栓固定在设备壁面或者阀块表面，基座和弯管主体的过渡位置做了加厚的加强筋结构，避免管路受流体冲击或者外部振动时，连接根部出现应力集中导致的开裂问题。弯管主体的侧面还预留了一个带内螺纹的侧向接口，这个接口可以用来安装压力传感器、温度探头或者排气、排液的辅助支路，不需要在主管道上额外开孔焊接接头，进一步减少了管路的加工工序和泄漏点。

安装边界方面，圆形法兰端的外径尺寸、螺栓孔中心圆直径都匹配同通径的标准法兰参数，安装时只需要保证对接法兰的密封面平行，螺栓按照对角顺序逐步拧紧即可，不需要额外调整弯头的对接角度。方形基座端的安装孔位间距按照常用的设备壁面安装接口设计，基座底面加工有定位止口，安装时可以直接卡入设备壁面的预留定位孔，保证安装位置的同轴度，避免管路安装后出现偏斜导致的附加应力。流道内壁做了平滑过渡处理，弯道位置的内壁没有直角拐点，流体经过时不会出现明显的流道突变，能减少流体对管壁的冲刷，延长管件的使用寿命。

从加工工艺角度来看，这类一体化结构可以采用锻造坯件经五轴加工中心一次装夹完成所有安装面、密封面、流道的加工，相比分体焊接的结构，整体的结构强度更高，能承受更高的管路压力，同时焊接组件容易出现的焊缝腐蚀、焊缝应力开裂等问题也能从根源上避免。在做三维建模的时候，需要重点关注几个关键尺寸的校验：首先是两端法兰连接面的中心距，这个尺寸直接决定了管路安装后的轴向位置偏差，必须控制在公差范围内；其次是侧向接口的轴线位置和角度，要保证后续外接传感器或者支路管路时不会和周边其他部件产生干涉；另外弯管部分的壁厚要均匀，避免加工后局部壁厚过薄导致承压能力不足，尤其是弯道外侧的位置，流体转弯时对管壁的冲击力更大，壁厚需要比直管段适当加厚。

实际选型使用时，需要根据管路的工作压力、输送介质的腐蚀特性选择对应的材质，常规工况下采用304不锈钢即可满足要求，有腐蚀介质的场景可以选用316L不锈钢或者做相应的表面防腐处理。安装前需要检查两端密封面是否有磕碰划伤，侧向接口的内螺纹是否有杂物堵塞，安装时密封垫片要放置在密封面的中心位置，避免偏位导致密封失效。日常维护时只需要定期检查法兰连接位置是否有渗漏，侧向接口的外接部件是否松动即可，一体化结构没有多余的活动连接部件，维护工作量远低于分体式的管路组件。
