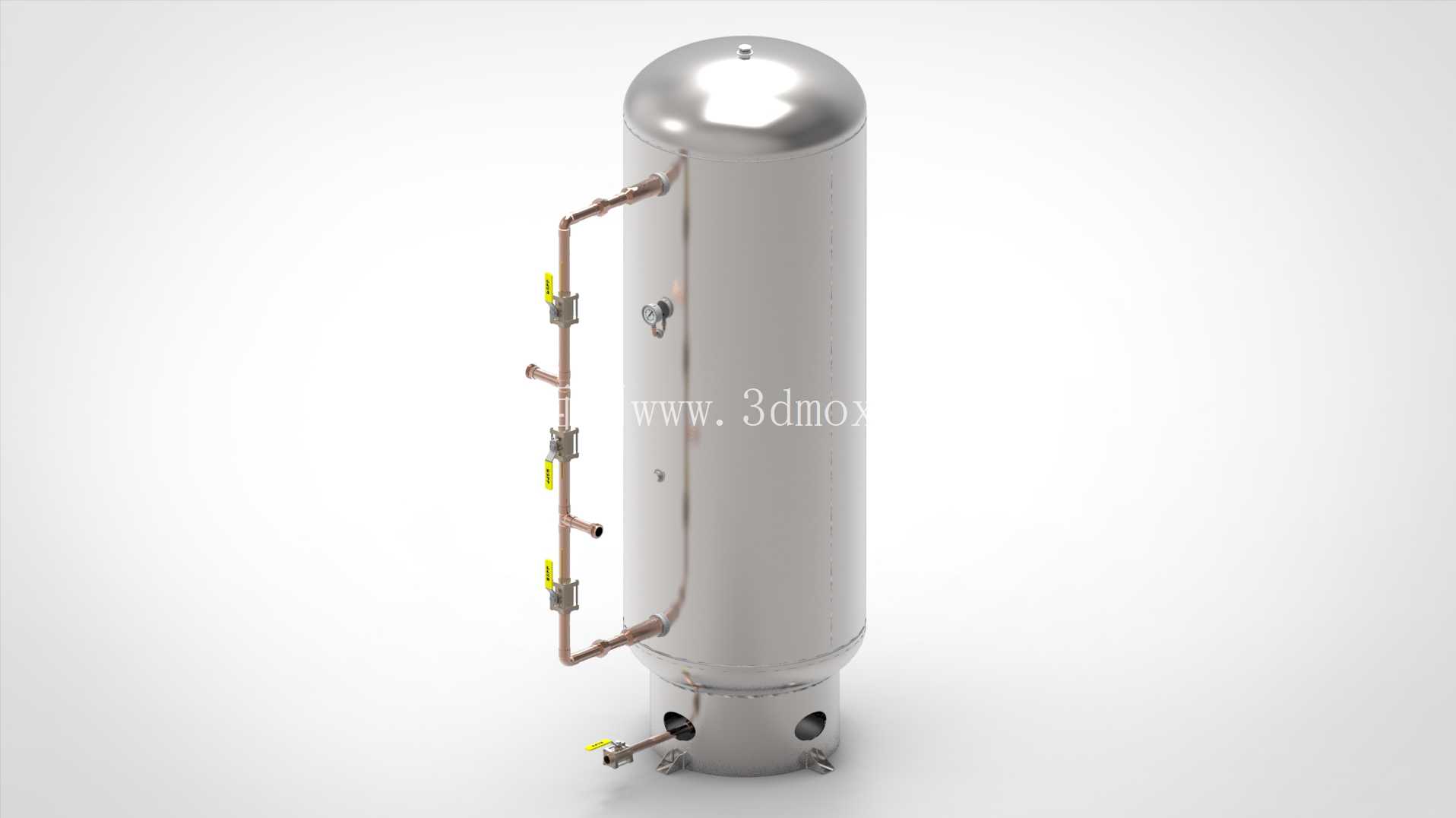

带旁通管与排水管的240加仑仓储储气罐

　　在工业厂区压缩空气供给、中小型加工车间集中供气、零散工位气动工具动力配套这类场景里，带旁通管路与排水结构的立式仓储储气罐是气源系统里不可或缺的缓冲稳压单元，这款240加仑容积的储气结构，刚好适配单车间10-15台气动设备同时作业的储气量需求，不会因为空压机频繁启停造成管网压力波动，也能避免瞬时大流量用气时出现压力掉幅超标的问题。从结构设计逻辑来看，罐体主体采用等径圆筒搭配标准椭圆封头的焊接结构，相比碟形封头受力更均匀，在0.8-1.2MPa的常规工业供气压力区间内，筒体环向与纵向应力分布更平缓，不需要额外增加筒体壁厚就能满足承压要求，能有效控制整体设备自重，降低安装时的基础承载要求。

　　旁通管的设置并非简单的管路外接，设计时特意将旁通接口布置在罐体进气口同侧的中上部位置，和主输出管路保持300mm以上的轴向间距，避免进气端的高速气流直接冲击主输出管路，减少气流夹带的液态水、锈渣直接进入下游管网；同时旁通管路上预留了阀门安装位，日常维护时可以通过旁通回路实现不停气检修下游过滤元件、调整支路供气压力，不需要把整个罐体泄压排空，能减少生产线停摆等待的时间。

　　底部的排水管结构没有采用常规的直排短管设计，而是将排水接口延伸至罐体内部最低点上方5mm的位置，管口做了45度斜切处理，避免罐体底部沉积的锈渣、焊瘤堵塞排水口，外部配套的截止阀安装位预留了足够的操作空间，操作人员站在地面就能完成日常排污操作，不需要攀爬罐体或者借助额外登高工具。安装边界方面，罐体底部的三个支脚采用等角度圆周布置，支脚底板预留了地脚螺栓安装孔，安装时只需要在硬化地面做三个对应位置的混凝土预埋墩，不需要做整体式大尺寸基础，支脚高度预留了150mm的底部操作空间，方便日常检查底部焊缝、对接排水管路；罐体整体外径控制在760mm，总高度控制在1800mm，安装时和周边墙体、其他设备预留200mm以上的检修间隙即可，不需要占用过大的车间场地，旁通管、主进气管、主出气管的接口全部采用标准管螺纹配置，能直接和市面上常规的压缩空气管路配件对接，不需要额外加工转换接头。

　　从实际使用的功能特性来说，这类储罐除了常规的稳压储配作用，罐体本身也能起到初级冷凝水分离的效果，压缩空气进入大容积罐体后流速瞬间降低，空气中夹带的液态水会顺着罐体内壁流到底部沉积区，配合定期的排水操作，能大幅降低下游冷干机、过滤器的工作负荷，延长下游气源处理元件的更换周期。设计建模过程中，所有焊缝位置都做了等强度的结构简化处理，管路和罐体连接的位置做了圆弧过渡补强，避免应力集中造成的长期使用疲劳损伤，所有外接管路的走向都避开了罐体的吊装位，后期设备吊装移位时不会出现管路磕碰变形的问题，支脚和罐体连接的位置也做了三角筋补强，满压状态下支脚不会出现形变偏移。
