液压系统管路用回油过滤装置结构

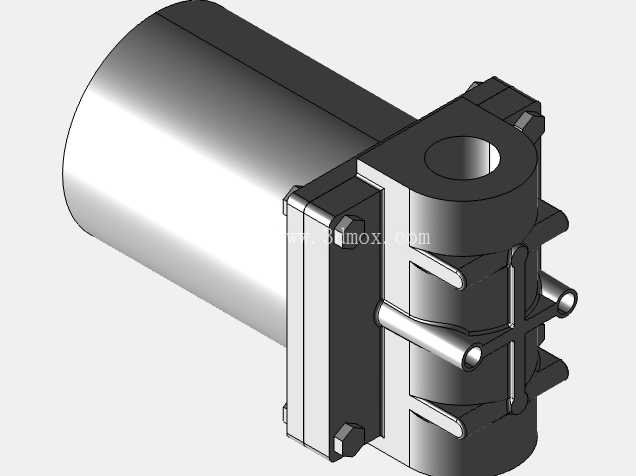

　　从结构设计来看，该过滤装置采用筒体加侧置安装座的集成式布局，圆柱形滤筒内部用于容纳折叠式玻纤或者金属网滤芯，侧置的安装基座上预留了标准的流体通路口，其中垂直方向的通孔为油液进出的主流道，油液从入口进入滤筒内部，经过滤芯从内向外或者从外向内完成过滤后，从另一侧通路流出，基座上的横向凸台与加强筋结构，一方面是为了提升安装座的结构刚性，避免在管路振动、压力冲击下出现安装面变形导致的渗漏，另一方面这些凸台也作为安装定位的基准面，在设备安装时可以快速贴合预设的安装支架面，降低现场装配的找正难度。在液压传动系统的实际运维与设计选型中，油液清洁度是决定泵、阀、油缸等核心元件使用寿命的核心指标，这类侧装式管路过滤器常被布置在液压站回油管路、执行元件泄油管路或者独立冷却循环回路中，用来拦截液压油在元件磨损、密封老化、外界侵入过程中产生的金属磨屑、橡胶颗粒、粉尘杂质，避免杂质随油液进入泵的吸油侧或者伺服阀、比例阀的精密配合间隙，造成阀芯卡滞、配合面拉伤、节流孔堵塞等常见液压故障。

　　设计过程中，这类过滤器的安装边界需要重点考量几个维度：首先是滤筒的轴向长度，要预留足够的滤芯更换操作空间，不能因为周边布置的阀块、管路遮挡导致滤芯无法抽出维护；其次是侧装基座的安装孔位间距，需要匹配通用的安装支架开孔尺寸，同时安装面的平面度要求控制在0.1mm以内，避免密封件压缩量不均造成的漏油问题；另外流体通路口的连接尺寸，要和对应管路的通径保持一致，避免通径突变造成的局部压力损失过大，影响整个液压回路的回油背压。

　　从功能特性上看，这类过滤器通常会在滤筒顶部或者基座位置预留旁通阀、压差发讯器的安装接口，当滤芯堵塞到进出口压差达到设定值时，旁通阀会自动开启，避免滤芯被压差压溃导致杂质直接进入下游回路，同时压差发讯器可以给控制系统传递电信号或者机械指示，提醒运维人员及时更换滤芯，避免在连续生产过程中出现无过滤的风险。在实际应用场景中，这类过滤器不仅用在常规的工业液压站，在工程机械的液压系统、机床的静压导轨供油回路、注塑机的锁模液压回路中也有大量应用，不同应用场景下对滤芯的过滤精度要求有明显差异：伺服液压系统通常要求3-5μm的过滤精度，普通的工程机械液压系统选择10-20μm的精度即可满足使用要求，而回油管路的过滤器因为流量波动较大，设计时的额定流量通常要比系统实际最大流量大1.5-2倍，避免系统峰值流量下造成的压力损失骤升。

　　在三维建模过程中，这类元件的结构细节处理需要重点关注密封槽的尺寸精度、安装面的拔模角度、加强筋的圆角过渡，避免在后续出工程图或者做装配干涉检查时出现问题，比如滤筒和基座的连接螺纹位置，要预留足够的密封件安装空间，螺纹的收尾位置不能和密封面产生干涉，侧置的流体接口的同轴度要控制在合理范围内，避免和管路连接时出现别劲的问题，长期受管路应力影响导致壳体开裂。另外，这类过滤器的外表面没有多余的装饰性结构，所有的外部凸台、筋条都是从功能需求出发设计的，比如基座上的几个凸起定位柱，是用来和安装支架上的定位孔配合，在装配时起到预定位的作用，降低螺栓穿装的难度，滤筒外表面的光滑圆柱面，一方面是壳体拉伸工艺的要求，另一方面也方便运维人员在更换滤芯时握持操作，不会因为棱角过多造成操作划伤。在做液压系统三维布局时，这类过滤器的安装位置通常要选在便于操作、离油箱回油口较近的位置，同时要避开高温的元件比如电机、油泵的壳体表面，避免长期高温加速密封件的老化，缩短维护周期。
