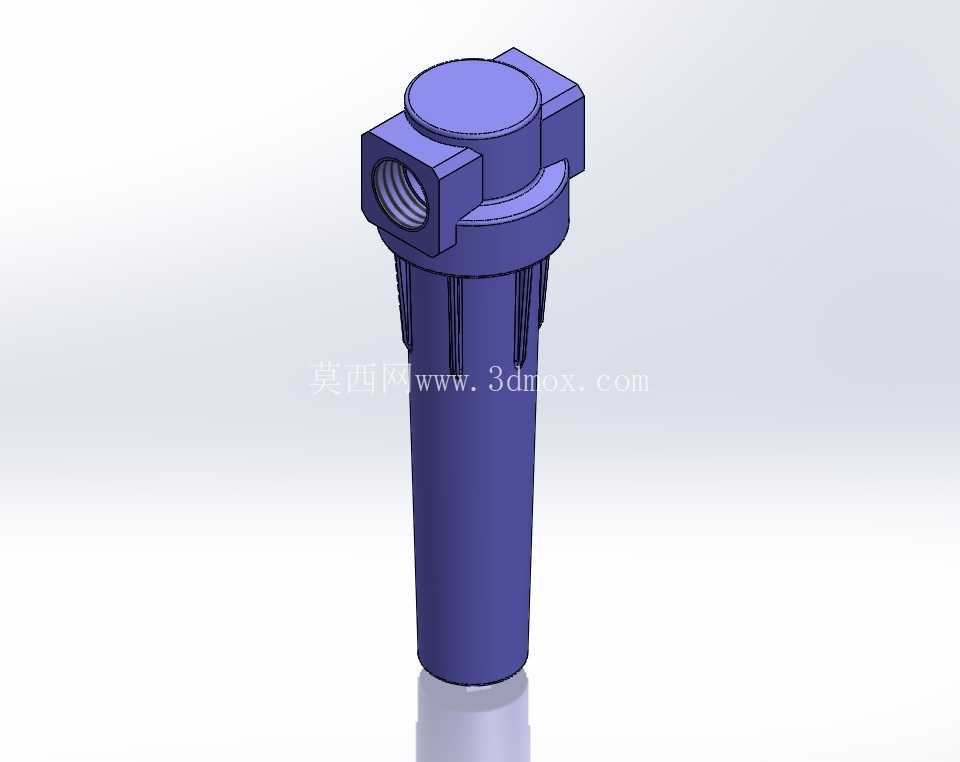

DN50规格两英寸管路空气过滤装置

在工业气动系统、压缩空气输送管网以及工艺气体管路的布设过程中，管路杂质的拦截始终是保障下游设备稳定运行的核心环节，这款DN50通径的空气过滤装置，正是针对两英寸公称通径的管路场景开发的专用过滤部件。从实际工程应用来看，这类过滤器常被布置在空压机储气罐出口、气动控制阀组前端、精密用气设备的进气端位置，用来滤除压缩空气中携带的液态水滴、锈蚀碎屑、密封带残段、粉尘颗粒等杂质，避免杂质进入下游的气缸、电磁阀、气动马达等精密元件，造成阀芯卡滞、密封面磨损、气缸内壁拉伤等常见故障，在工厂自动化气动回路、车间集中供气系统、中小型工艺气体输送管线中都有广泛的适配空间。

从结构设计思路来看，这款过滤器采用了上阀体下滤筒的经典立式布局，顶部设置侧向进出接口，接口采用标准管螺纹设计，能够直接和同通径的管路、接头实现匹配安装，不需要额外加工过渡连接件。阀体上部的端盖结构集成了流体导流腔，能够让进入阀体的气流产生旋流效果，借助离心力先将大粒径的液态杂质、重质颗粒甩到阀体内壁，顺着内壁流入下部的滤筒空间，减轻后续过滤元件的负载，这种预分离结构能有效延长滤芯的更换周期，降低日常维护的频次。下部的滤筒采用长筒型结构，预留了足够的杂质沉降空间，在常规工况下不需要频繁打开排污，同时长筒结构也给过滤元件留出了充足的安装长度，保证有效过滤面积足够，避免通流时产生过大的压力损失，影响整个管路的供气效率。

从安装边界和尺寸适配角度来说，这款过滤器的进出接口中心距、阀体总高度、滤筒外径都按照DN50通径管路的常规安装空间做了适配，能够直接替换同规格的传统管路过滤器，不需要重新调整管路的支撑位置和布设走向。安装时只需要注意阀体上标注的气流方向，保证进气端和出气端和管路流向一致，垂直安装在水平管段上，让滤筒保持竖直向下的状态，就能保证预分离结构的正常工作，避免沉积的杂质被气流重新卷起带入下游。接口的管螺纹精度符合常规管路连接的密封要求，安装时配合生料带或者管路密封胶就能实现可靠密封，不会出现漏气问题。

在功能特性上，这款过滤器的结构设计充分考虑了管路系统的使用需求，阀体的流道做了圆弧过渡处理，没有直角突变结构，能够减少气流通过时的湍流和压力损失，在额定通流状态下的压损控制在合理范围内，不会因为加装过滤器造成整个管路的供气压力不足。上部阀体的结构强度足够承受常规工业压缩空气系统的工作压力，滤筒部分的壁厚也满足耐压要求，不会在正常工作压力下出现变形、开裂的问题。同时整个部件的结构没有多余的复杂结构，后期需要更换过滤元件或者清理内部杂质时，只需要拆开上下阀体的连接结构就能操作，维护过程不需要将整个阀体从管路上完全拆下，能大幅降低现场维护的工作量。

对于三维管路设计人员来说，这个模型可以直接导入到三维管路布线场景中使用，模型的接口尺寸、安装轮廓都和实际产品保持一致，在做管路布设的时候能够准确预留安装空间，检查和周边管路、设备、结构件的干涉情况，避免现场安装时出现空间不足、和其他部件碰撞的问题。模型的细节还原了阀体的外部结构、接口的螺纹特征、滤筒的外形轮廓，在做管路装配体的工程图导出、干涉检查、物料统计的时候都能直接使用，不需要再重新绘制简化模型，能够有效提升管路设计的工作效率，减少建模过程中的尺寸误差。在做设备选型的时候，也可以借助这个模型直观展示过滤器的安装形态，和其他通径的阀件、管路附件做装配匹配，确认整个管路布局的合理性。
